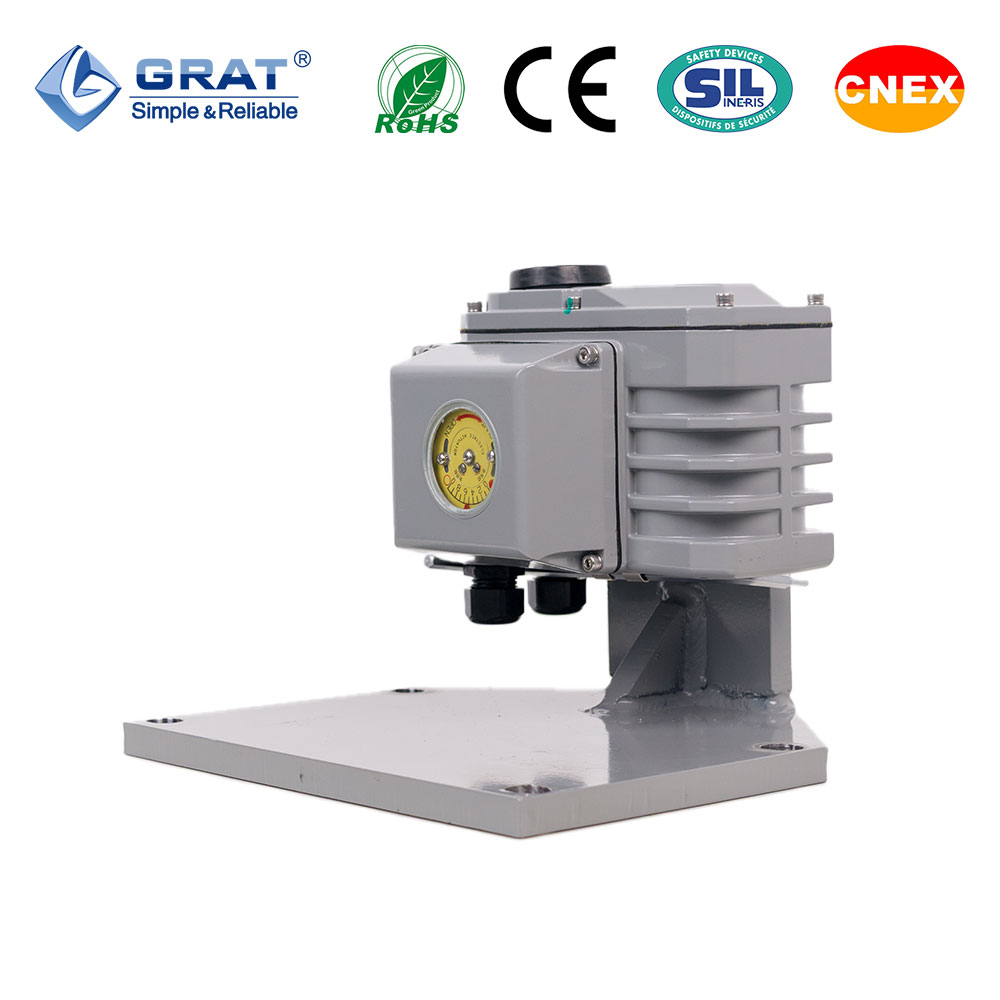

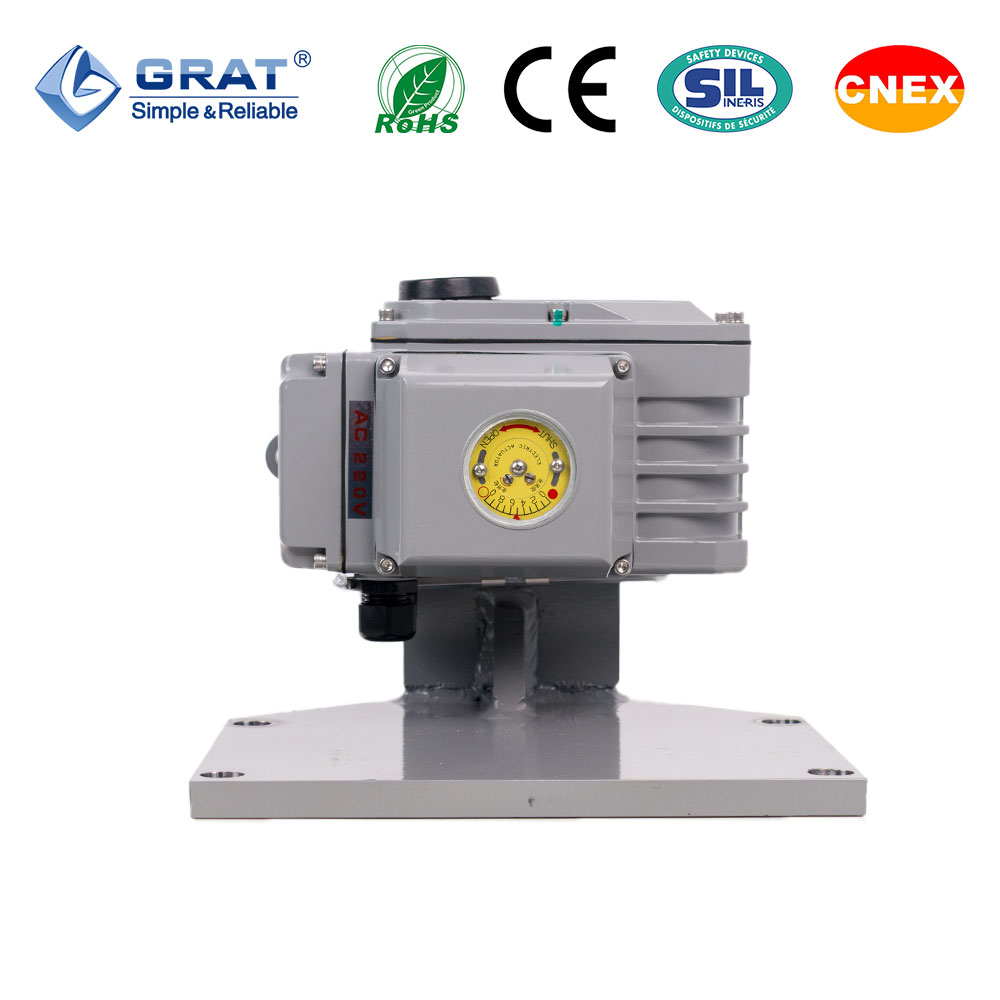

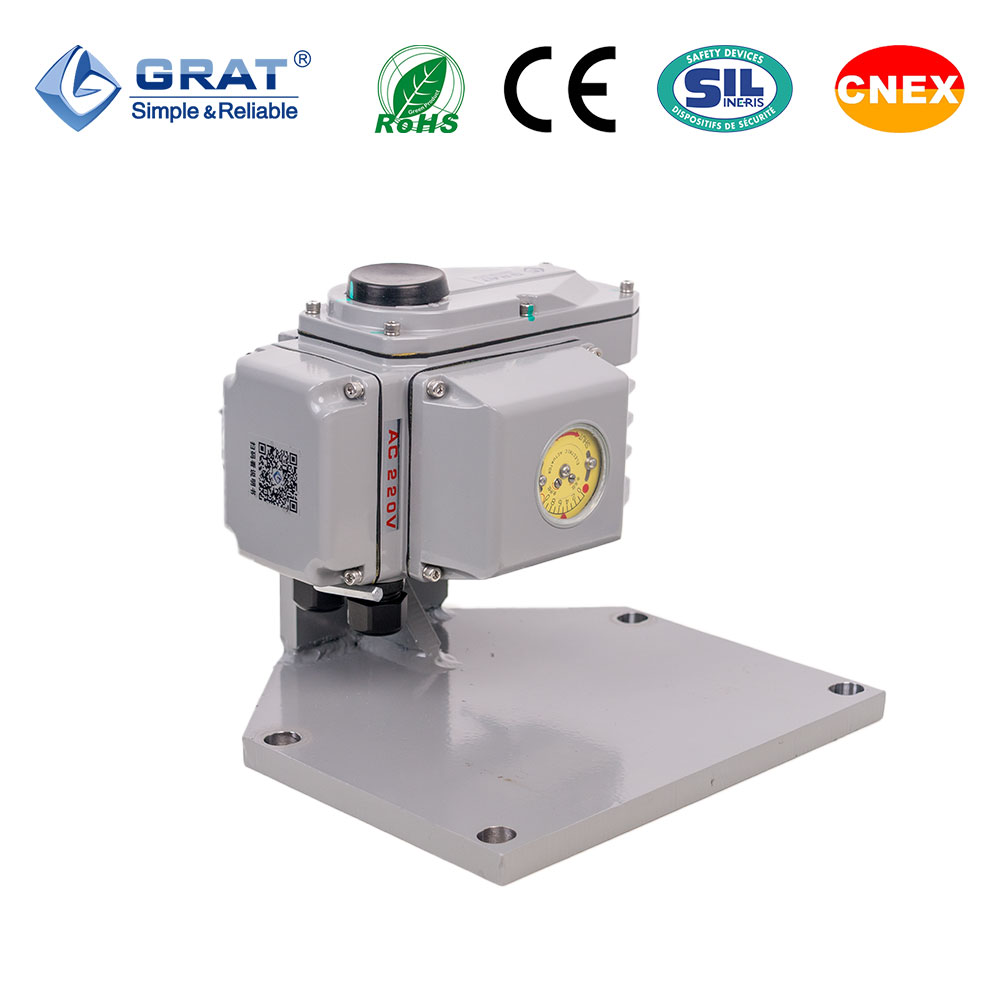

DKJ D電動執行機構（帶曲軸和基座）適配各種風門擋板、高溫蝶閥、液力耦合器的角行程回轉動作。格萊特EAF電動執行機構（電動執行器）的前沿技術－無需配伺服放大器，內置智能控制模塊。
采用全新：PPD定位技術輸入4～20mA等控制信號及單相電源即可方便實現控制運轉。一體化設計，整體大小、重量大大降低。約為DKJ電動執行機構的20%左右。完全代替了傳統的DKJ電動執行機構。

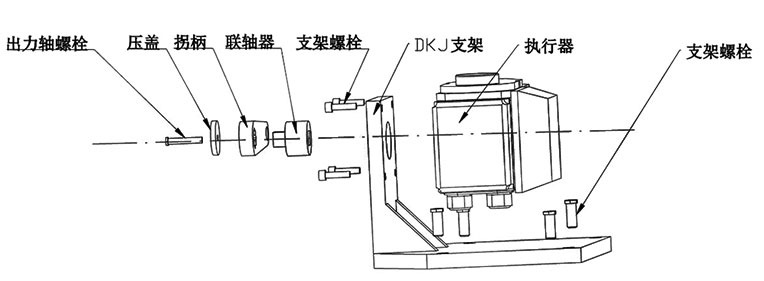

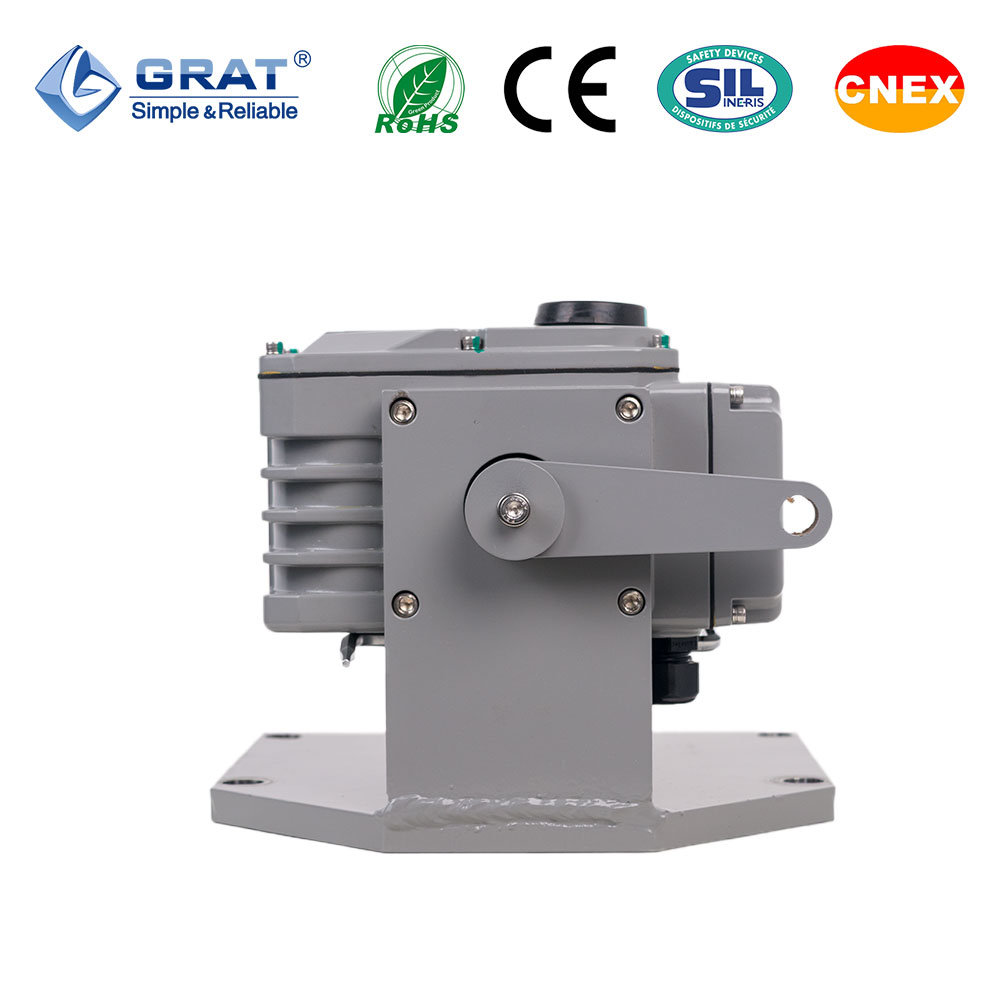

1、執行機構支架及搖臂輸出裝置
DKJ電動執行機構（帶曲軸和基座）適配各種風門擋板、高溫蝶閥、液力耦合器的角行程回轉動作。
DDS開關調試專利技術： 旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！ 從原來5步調試到DDS技術的1步到位！我們懂你的煩惱 簡單的一步調試，只需要一個內六角扳手按照你預設的角度 輕松旋轉刻度盤上的調試螺釘?shù)竭_(dá)位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6 |  |
 | 定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8 |
超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！ 電動執行器10萬次壽命檢測報告（如右圖） |  |
EAF控制模塊技術
EAF控制模塊技術為電子制動電路，可瞬時停機，具有高精度、高可靠性等顯著特點。
5、密封性能好
IP68防護等級執行器密封標準--執行器整體浸入水中，無氣泡泄漏。特別適合戶外露天工況。
可靠性好
產品電氣元件及各種精密零件，均采用進口部件，有效保證產品的高品質和可靠性。
耐壓性能好
1500V耐高壓測試無漏電，確保您的系統完全運行。
調節精度高
調節精度高，可調比大，最大可達300:1，卓越的調節性能，使得產品廣泛應用于各種工業領域的高精度調節環節。
1.(表1)DKJ電動執行機構標準型號及規格：
型號 性能 |
20 |
50 |
100 |
200 |
400 |
600 |
1000 |
1600 |
2500 | |
輸出力矩 |
20NM |
50NM |
100NM |
200NM |
400NM |
600NM |
1000NM |
1600NM |
2500NM | |
動作時間 |
15S |
15S/30S |
15S/30S |
15S/30S |
15S/30S |
30S/45S |
30S |
48S |
60S/75S | |
回轉角度 |
0-90° 0-360° |
0-90° 0-360° |
0-90° 0-360° |
0-90° |
0-90° |
0-90° |
0-90° |
0-90° |
0-90° | |
電機功率 |
AC220V |
6W |
10W |
25W |
40W |
90W |
90W |
210W |
210W |
300W |
AC380V |
6W |
15W |
30W |
40W |
40W |
300W |
300W |
320W | ||
DC24V |
8W |
13W |
25W |
35W |
70W |
70W | ||||
額定電流 |
AC220V |
0.16A |
0.16A |
0.32A |
0.35A |
0.54A |
0.64A |
0.96A |
0.98A |
1.03A |
AC380V |
0.07A |
0.10A |
0.15A |
0.29A |
0.29A |
0.45A |
0.46A |
0.48A | ||
DC24V |
0.7A |
1.28A |
2.03A |
3.57A |
5.13A |
6.04A | ||||
| 電機壽命 | AC220V/380V | S2工作制，壽命≥10萬小時 | ||||||||
| DC24V | 壽命600小時，極限2000小時 | |||||||||
整機重量 |
1.2Kg |
2.5kg |
3.5kg |
8kg |
8.5kg |
9kg |
20kg |
21kg |
22kg | |
推薦
適配
閥體 |
球 閥 |
DN15 |
DN15-40 |
DN50-65 |
DN65-80 |
DN80-100 |
DN150-200 |
DN250-300 |
DN300 |
DN400 |
蝶 閥 |
DN32-50 |
DN50-125 |
DN150-200 |
DN200-250 |
DN300-DN400 |
DN400-600 |
DN600 |
DN700-800 | ||
電 源 |
AC220V AC380V DC24V AC110V DC220V 可選 | |||||||||
| 精 度 | 回差≤0.5% 死區≤0.5% 反饋誤差≤0.5% | |||||||||
絕緣電阻 |
100MΩ/500VDC | |||||||||
耐壓等級 |
1500VAC 1分鐘 | |||||||||
防護等級 |
IP68（相當于將產品置于20M深水處無滲漏） | |||||||||
限位組件 |
●電動操作時：全開全閉極限開關。 ●手動操作時：機械擋塊。 | |||||||||
保護裝置 |
過熱保護器（自動恢復型） | |||||||||
安裝方位 |
360°任意角度安裝 | |||||||||
電氣接口 |
M20*1.5 防水電纜接頭，電源線、信號線各一個 | |||||||||
環境溫度 |
-30℃~60℃（▲耐溫型：-50℃~70℃） | |||||||||
| 檢測標準 |
JB/T8219-2016 | |||||||||

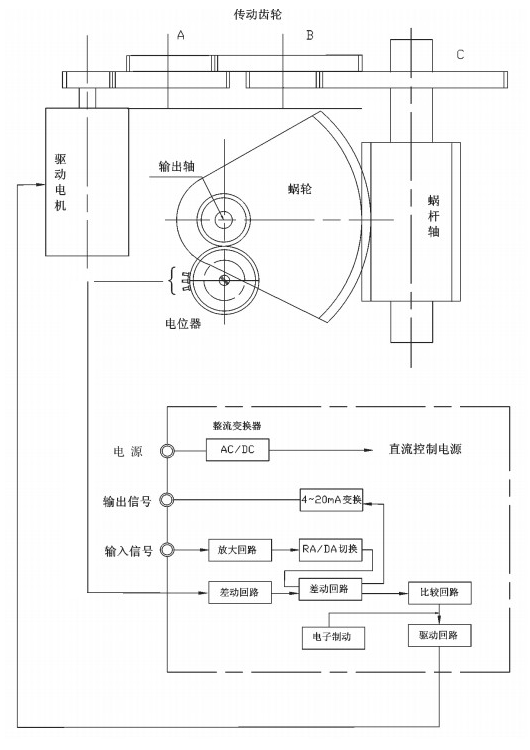

2.伺服機構結構圖
3.(表3)附加特殊功能可按客戶要求裝備
| 特殊功能選項 | 代號 |
| ▲力矩限制裝置 | ATS |
| ▲支架，軸套 | ZT |
| ▲遙控裝置 | C |
| ▲除濕加熱器 | H |

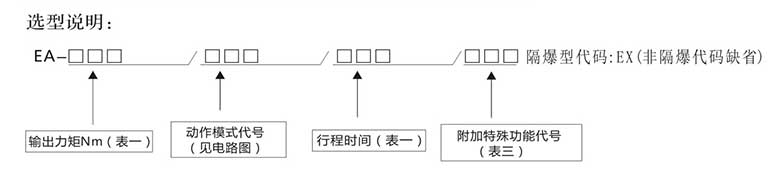

★選型舉例：
1.DKJ電動執行機構安裝尺寸圖圖
2.DKJ電動執行機構尺寸表
| 訂貨型號 | A | B | C | D | E | G | H | h | L | ΦD | ΦC | 說明 |
| EA-F100 | 220±0.2 | 245 | 130±0.2 | 158 | 88 | 100±0.2 | 220 | 128 | 295 | Φ12 | Φ14 | 同DKJ210安裝尺寸 |
| EA-F200 | 260±0.2 | 300 | 100±0.2 | 130 | 115 | 120±0.2 | 239 | 135 | 390 | Φ13 | Φ16 | 同DKJ310安裝尺寸 |
| EA-F600 | 320±0.2 | 365 | 130±0.2 | 162 | 142 | 150±0.2 | 294 | 170 | 490 | Φ14 | Φ15 | 同DKJ410安裝尺寸 |
| EA-F1500 | 390±0.2 | 421 | 180±0.2 | 212 | 121 | 170±0.2 | 678 | 196 | 898 | Φ14 | Φ20 | 同DKJ510安裝尺寸 |

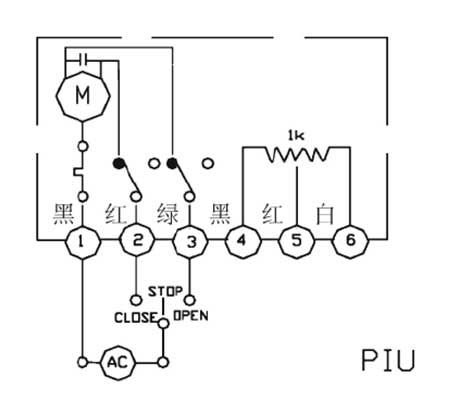

| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，

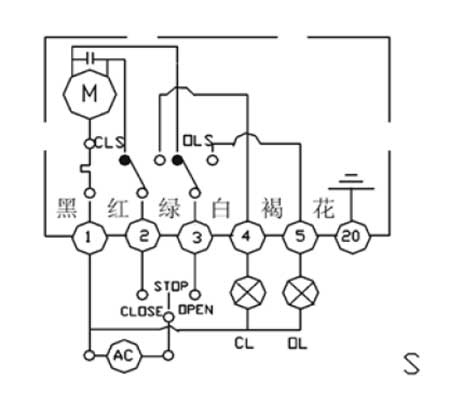

并輸出一組只是全開，全閉 的有源位置信號。 | S |  | 點擊查看 |

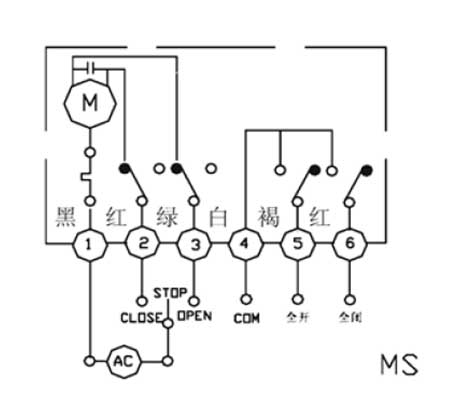

開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |  | 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |  | 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。

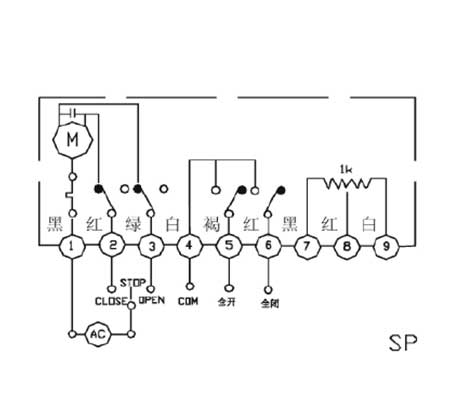

結構：帶電位器和中間位置 開關。 | SP |  | 點擊查看 |
|

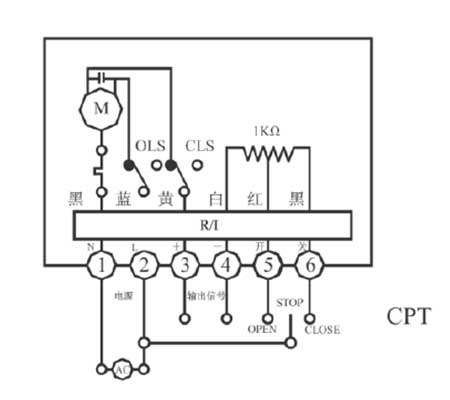

開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變 換器。 | CPT |  | 點擊查看 |
|

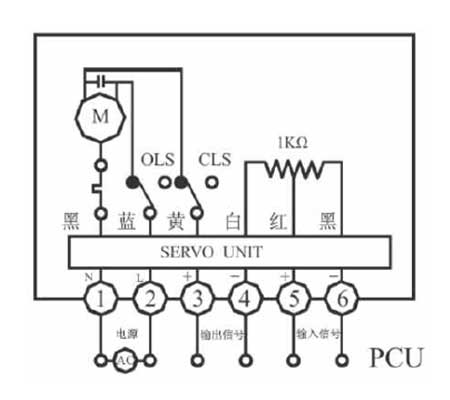

調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|

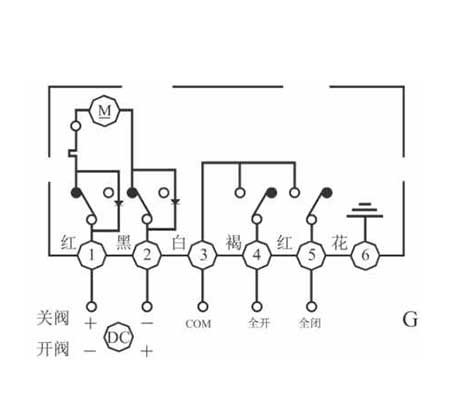

通過外部交流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
|

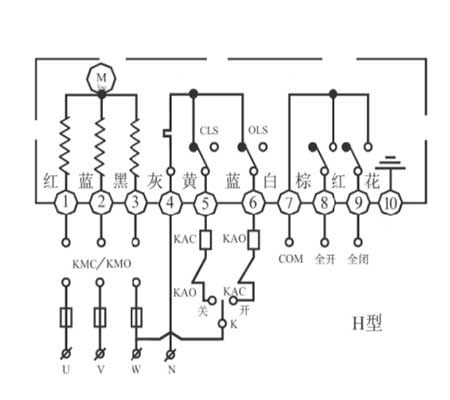

通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
