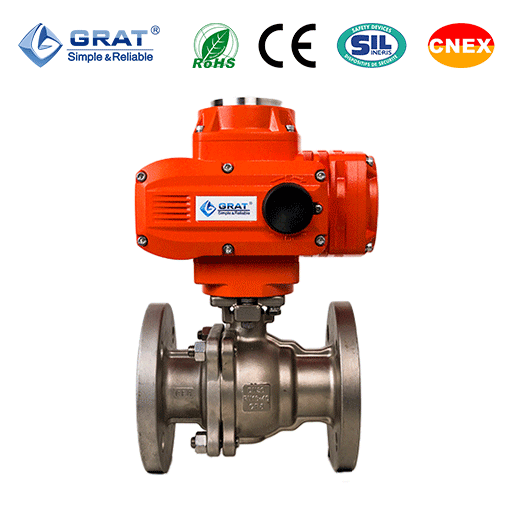

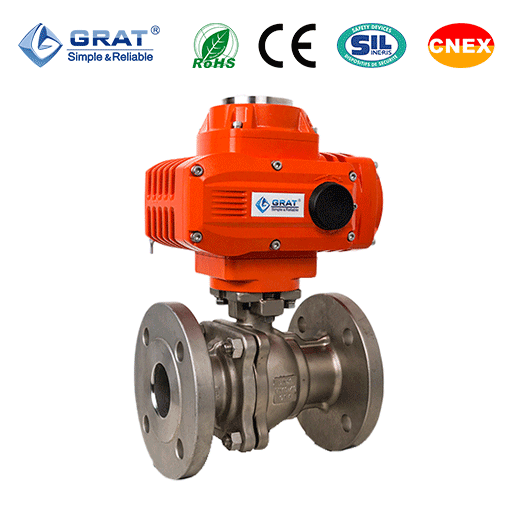

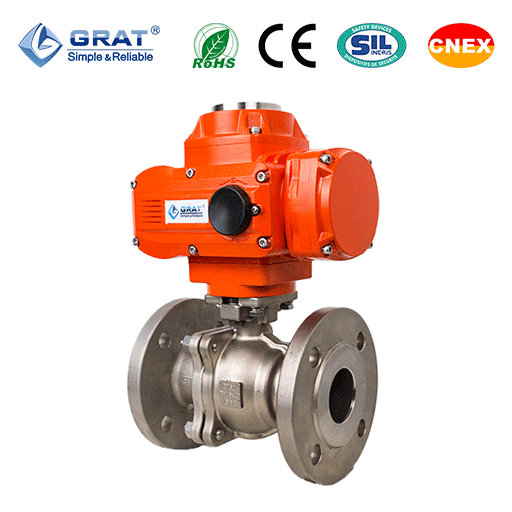

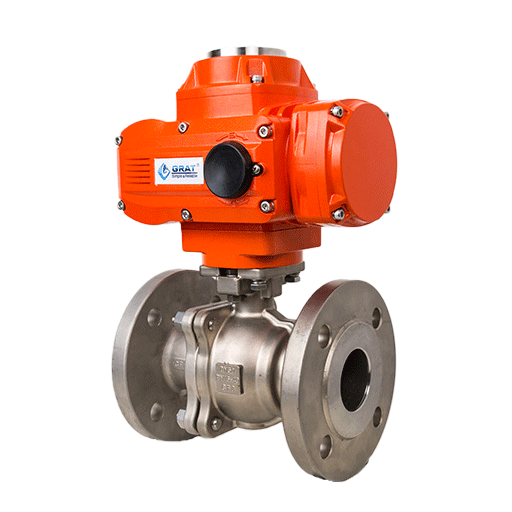

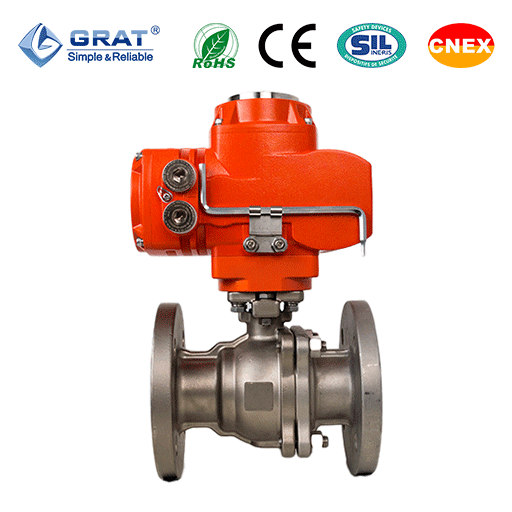

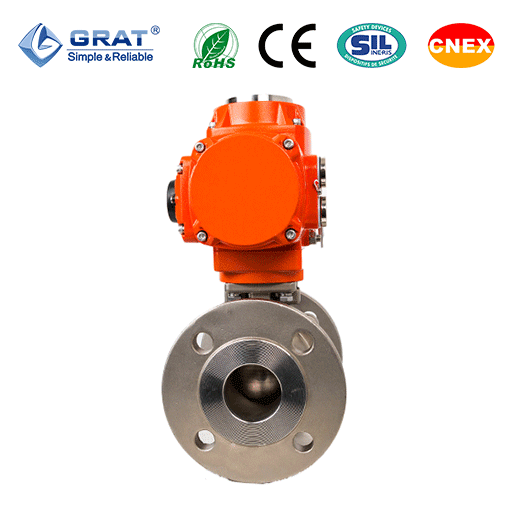

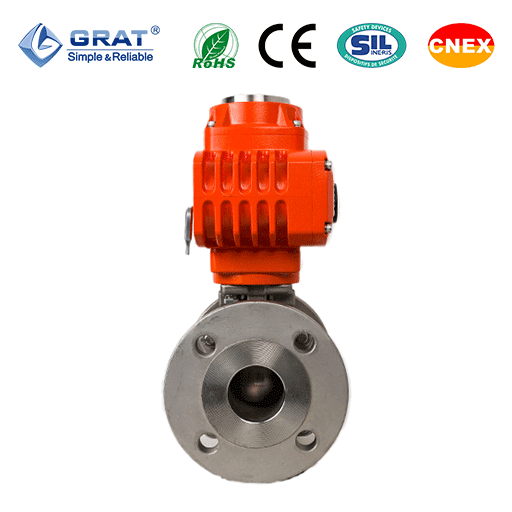

法蘭式球閥是轉角為0-90°的旋轉類球閥，具有密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。電動球閥分開關式和調節式兩種型號。通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
雙面球形密封功能， 可達到零泄漏標準 等級。 |  | 特殊設計的聚四氟乙 烯密封，具有良好的 自潤滑性，與球體的 摩擦損失小，有效延 長產品使用壽命。 |
O型全球閥芯具有 優越的切斷性能。 | 球芯通道形狀有矩形 、V形及O形備選。 |
法蘭式電動球閥的工作原理是：電動執行器驅動閥桿帶動一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉；電動球閥旋轉0-90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
工作電源 | AC110V,AC220V，AC380V,DC24V |
公稱通徑 | DN15-200 |
介質溫度 | -20℃ 至+350℃ (+200℃ 特殊密封) |
工作壓力 | PN1.0~10.0MPa |
控制方式 | 調節或開關控制 |
連接方式 | 法蘭式 |
閥體材質 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
閥座材料 | PTFE(常溫)、特制PPL（高溫）、金屬密封（高溫） |
泄漏量 | 符合ANSIB16.104 5級標準 |
密封形式 | 彈性密封、耐高溫對位聚苯、硬質合金及工業陶瓷 |
適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質 |
防護等級 | IP67 |
設計與制造標準 | GB12237-2007 API 6D |
法蘭標準 | JB/T 79-2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2239 |
結構長度 | GB12221-2005 |
檢驗標準 | API 598 |
規格 Size | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
inch | 0.5" | 0.75" | 1" | 1.25" | 1.5" | 2" | 2.5" | 3" | 4" | 5" | 6" | 8" | |
CV值 | 18 | 36 | 48 | 93 | 165 | 207 | 450 | 780 | 1360 | 1700 | 2600 | 4200 | |

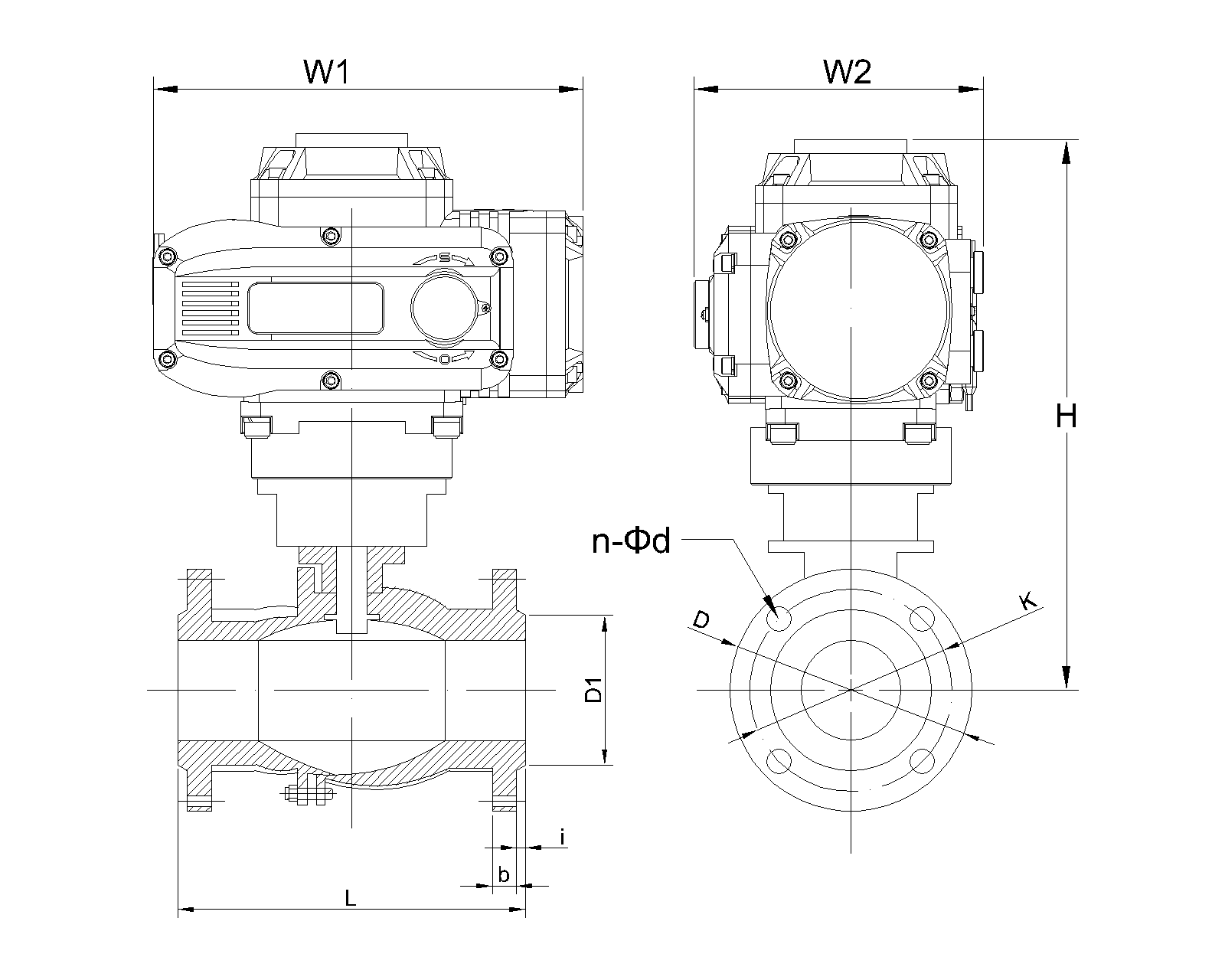

通徑（DN） | L | D | K | D1 | n-Φd | b | i | H | W1 | W2 | |
mm | in | ||||||||||
15 | 1/2″ | 130 | 95 | 65 | 45 | 4-Φ14 | 14 | 2 | 239 | 217 | 150 |
20 | 3/4″ | 130 | 105 | 75 | 55 | 4-Φ14 | 16 | 2 | 241 | 217 | 150 |
25 | 1″ | 142 | 113 | 85 | 65 | 4-Φ14 | 18 | 2 | 249 | 217 | 150 |
32 | 1-1/4″ | 165 | 140 | 100 | 78 | 4-Φ18 | 18 | 2 | 263 | 217 | 150 |
40 | 1-1/2″ | 165 | 150 | 110 | 85 | 4-Φ18 | 18 | 2 | 264 | 217 | 150 |
50 | 2″ | 203 | 165 | 125 | 100 | 4-Φ18 | 20 | 2 | 277 | 217 | 150 |
65 | 2-1/2″ | 222 | 185 | 145 | 120 | 8-Φ18 | 20 | 2 | 323 | 217 | 150 |
80 | 3″ | 241 | 200 | 160 | 135 | 8-Φ18 | 21 | 2 | 344 | 268 | 180 |
100 | 4″ | 305 | 220 | 180 | 155 | 8-Φ18 | 22 | 2 | 363 | 268 | 180 |
125 | 5″ | 356 | 250 | 210 | 184 | 8-Φ18 | 22 | 3 | 416 | 268 | 180 |
150 | 6″ | 394 | 285 | 240 | 210 | 8-Φ23 | 24 | 3 | 426 | 268 | 180 |
200 | 8″ | 457 | 340 | 295 | 265 | 12-Φ23 | 26 | 3 | 491 | 268 | 180 |
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作， 并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |

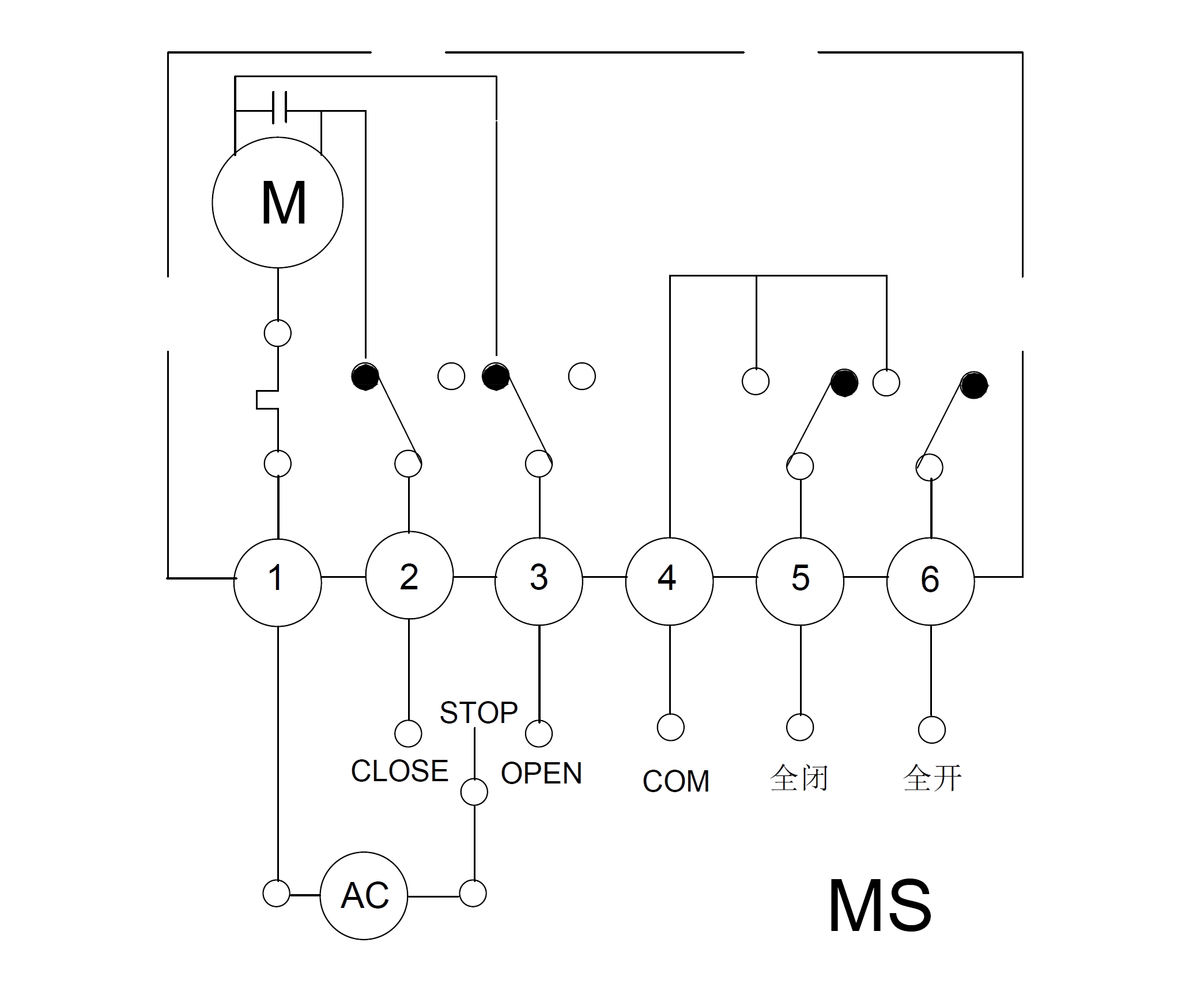

開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |

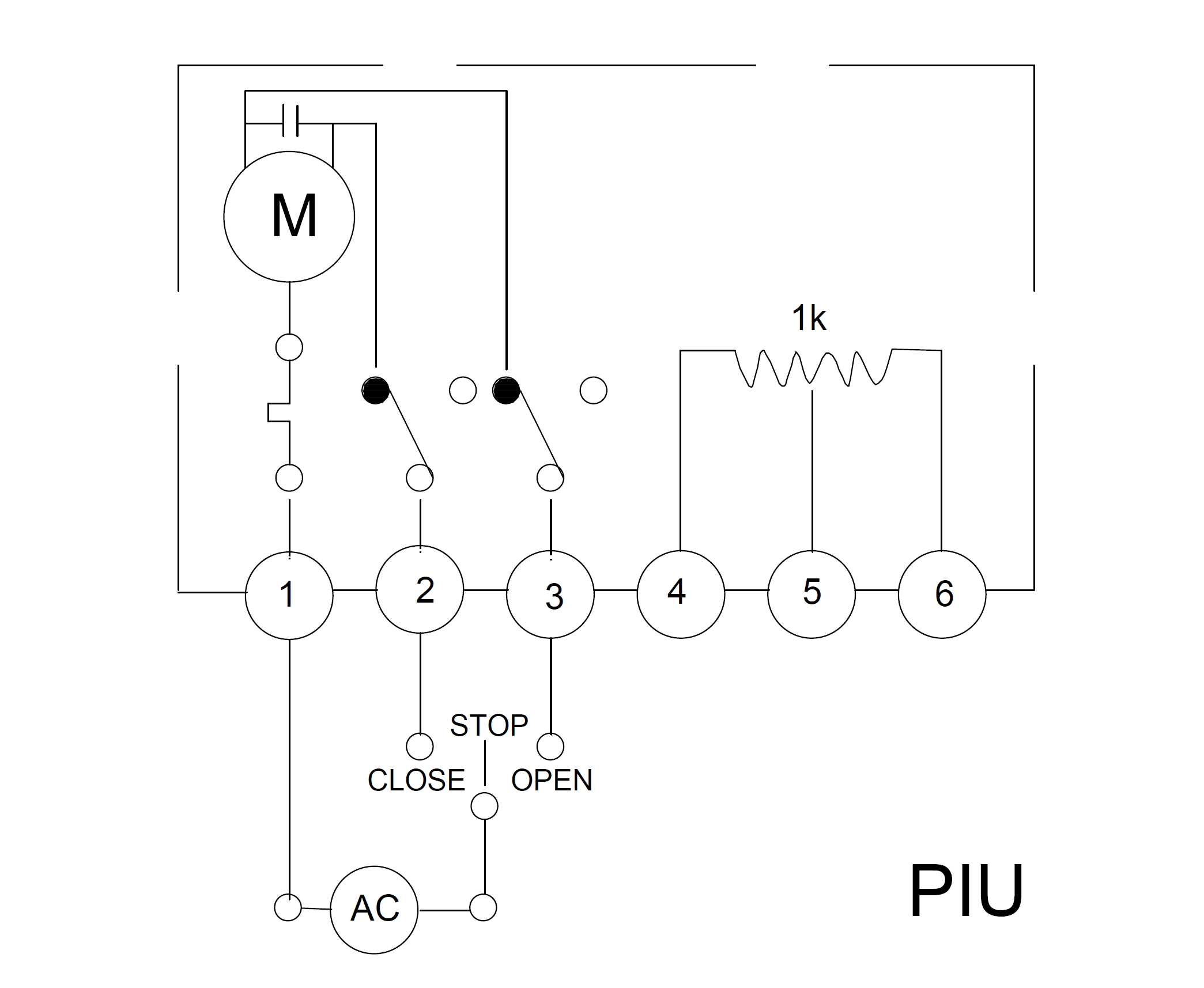

開關動作模式：輸出 0～1000Ω反饋信號。 結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電 路控制閥門開啟角度與電位 器阻值對應，并同時實現中 間位置控制功能。 結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |

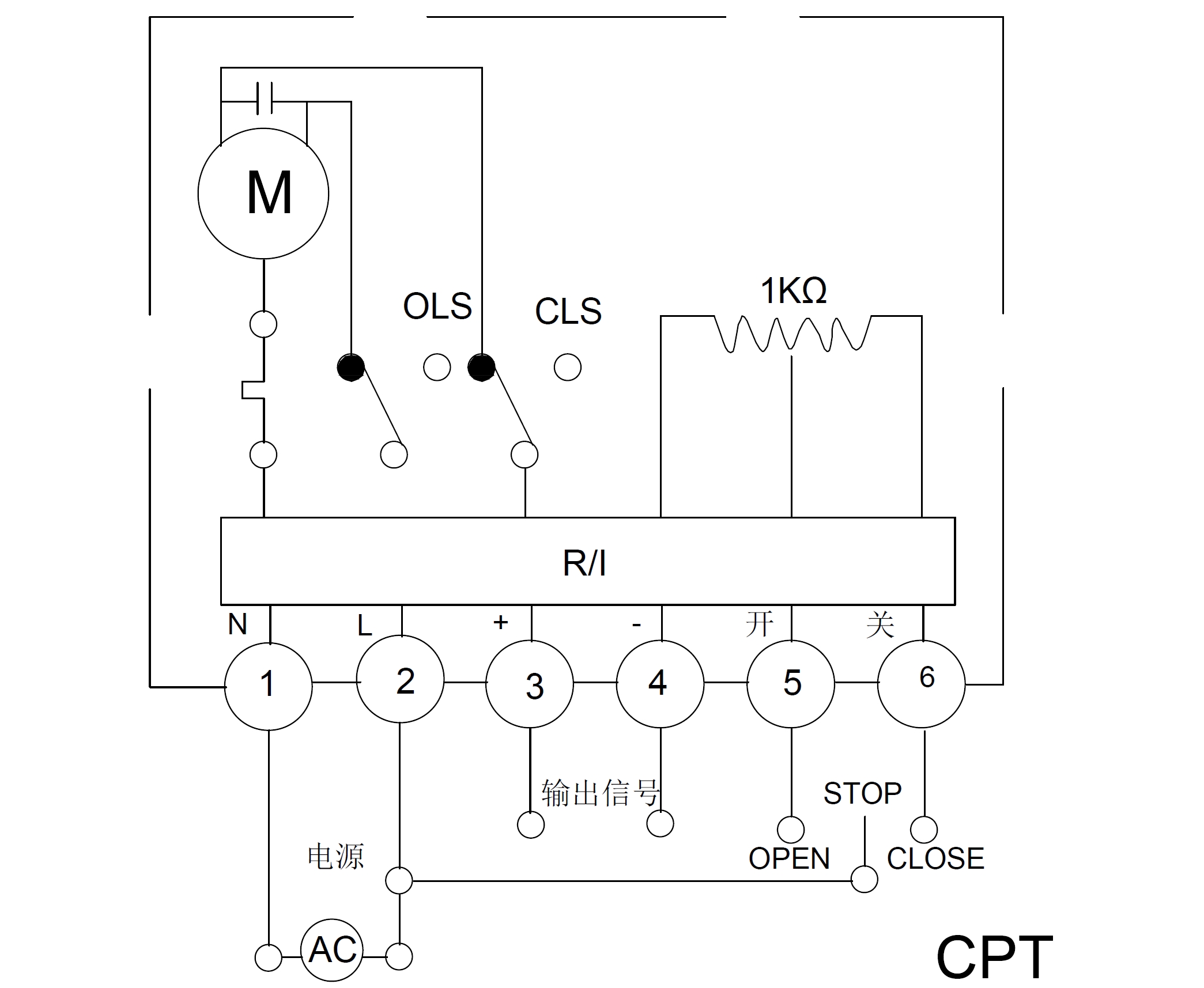

開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變 換器。 | CPT |
| 點擊查看 |

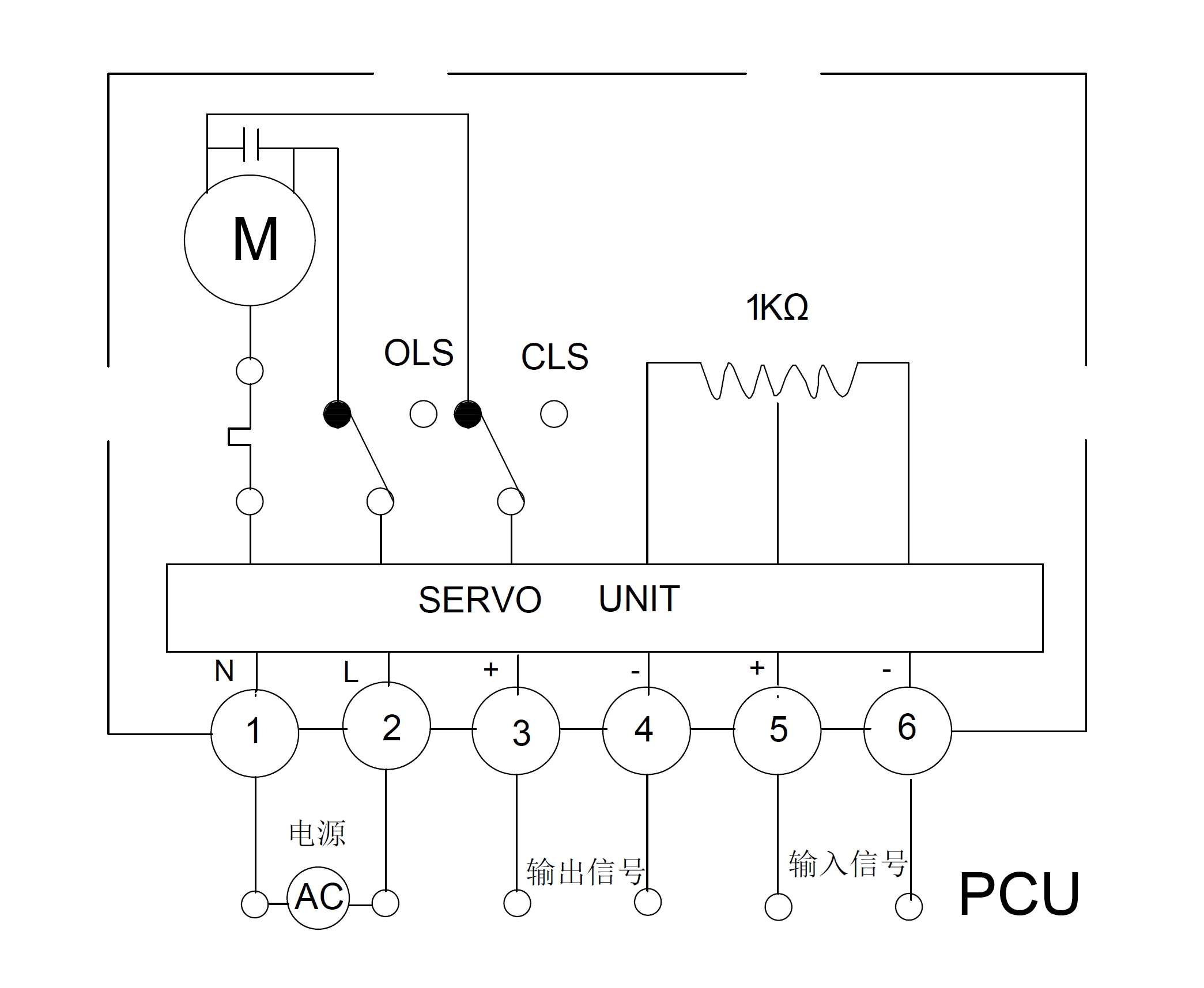

| 調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |

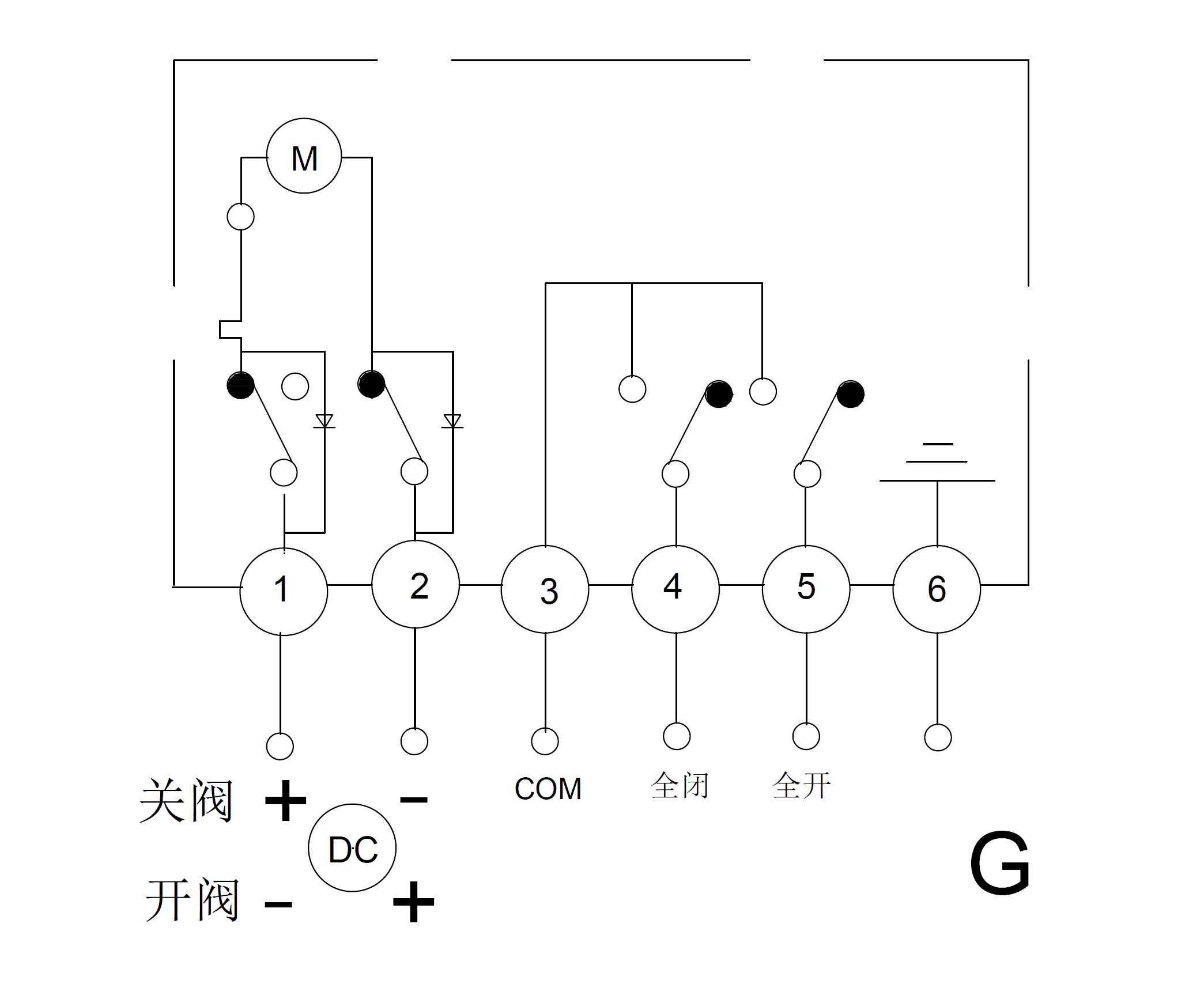

| 通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |

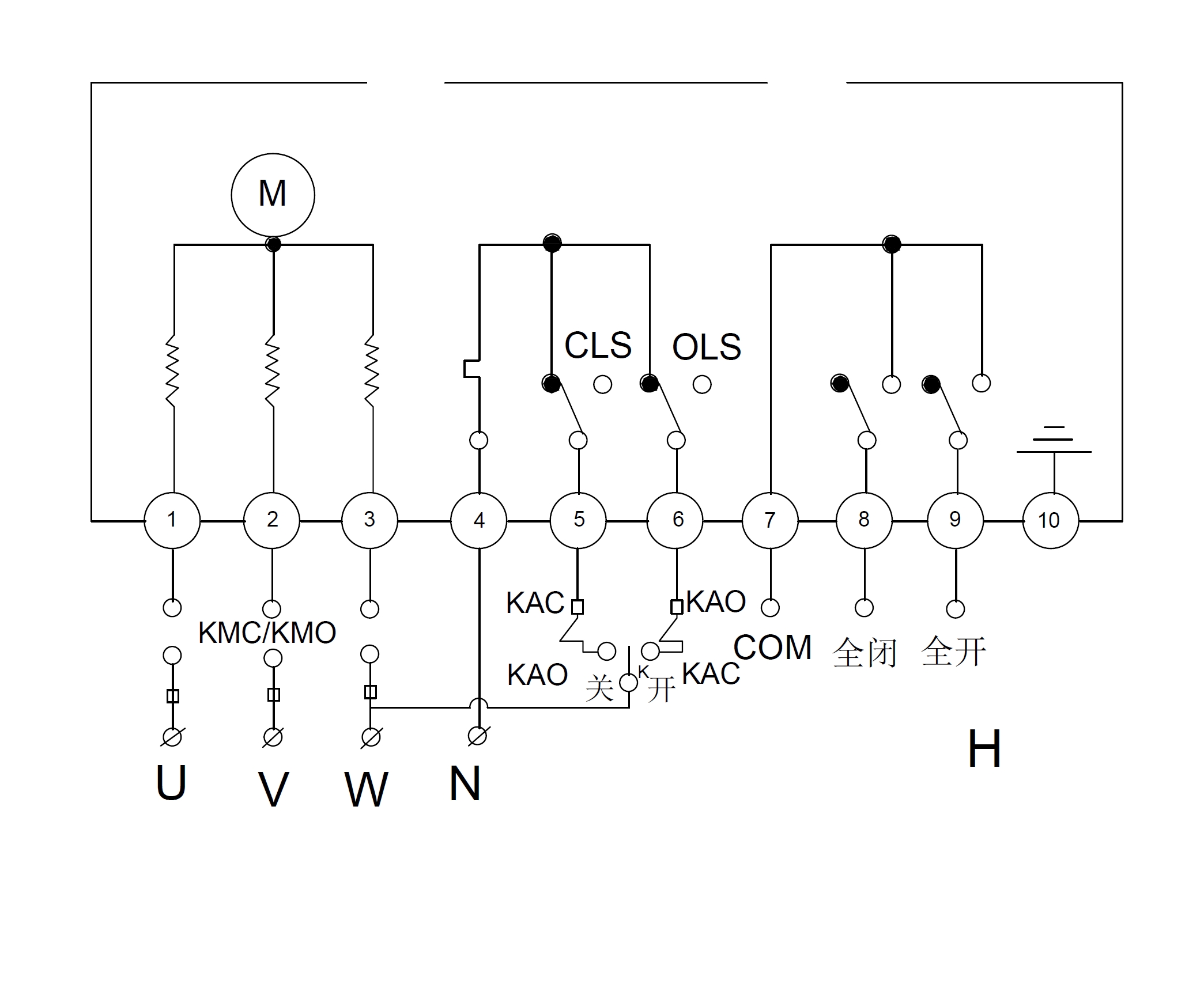

| 通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
