電動通風蝶閥產品廣泛應用于各種通風除塵管路雙向啟閉及燃?xì)庹{(diào)節設備，適用于冶金、礦山、水泥、化工、發電、工業爐等行業的燃?xì)庹{(diào)節、通風除塵及環境保護系統之中。

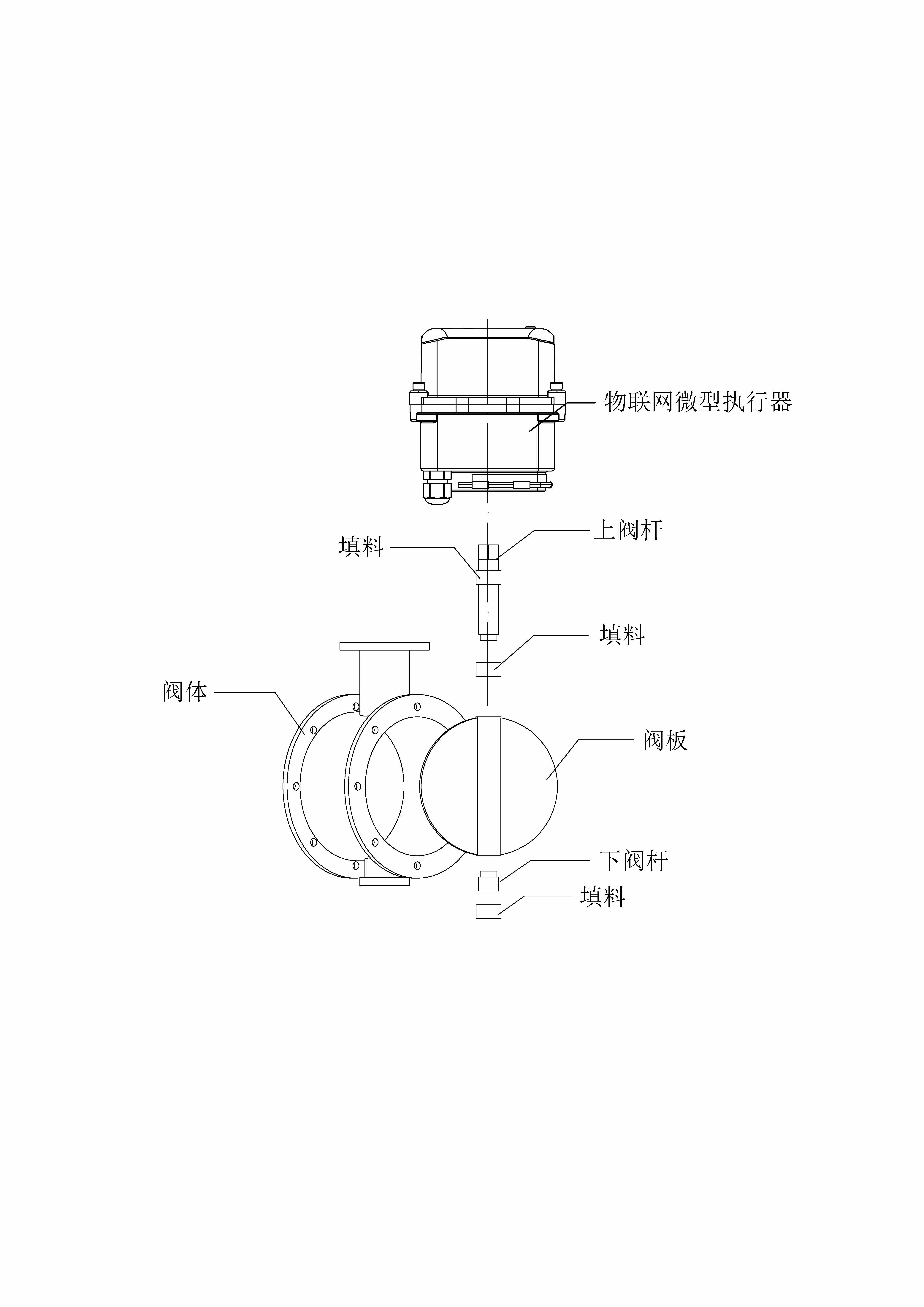

1.閥體、閥板均用鋼板焊接加工而成，重量輕、結構簡單、安裝方便
2.蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。
3.內無連桿、螺栓等、工作可靠、有效延長了使用壽命長。
公稱通徑 | DN50～DN65 | |
工作電源 | AC220V，DC24V | |
介質溫度 | 0-450℃（備選） | |
公稱壓力 | 0.1～0.6MPa | |
適用介質 | 含塵煙氣、空氣、煤氣 | |
連接方式 | 法蘭式 | |
流量特性 | 線性/等百分比特性 | |
控制方式 | 調節或開關控制 | |
密封形式 | 開放式、后座式（超高溫適用）、密封式（常溫適用） | |
試驗壓力 | 殼體實驗 | 0.15MPa |
密封試驗 | 0.11MPa | |
閥體材質 | A3鋼、耐熱鋼 SUS304不銹鋼、SUS316不銹鋼 | |
閥板材質 | A3鋼、耐熱鋼 SUS304不銹鋼、SUS316不銹鋼 | |
填料材質 | 襯四氟、石墨 | |
防護等級 | IP66 | |
制造標準 | JB/T 8692-2013 | |
產品設計與制造 | GB/T12238-2008、API 609 | |
產品檢查與實驗 | GB/T13927-2022、API 598 | |
側法蘭連接 | GB/T 9124.1-2019、GB/T 9124.2-2019、ASME B16.50及ASME B16.47 | |
規格 | D1 | D | L | B | C | n-Φd | H1 | H2 | W1 | W2 |
mm | ||||||||||
50 | 165 | 125 | 100 | 8 | 1 | 4-Φ18 | 313 | 83 | 94 | 109 |
65 | 185 | 145 | 100 | 8 | 1 | 4-Φ18 | 333 | 93 | 94 | 109 |
