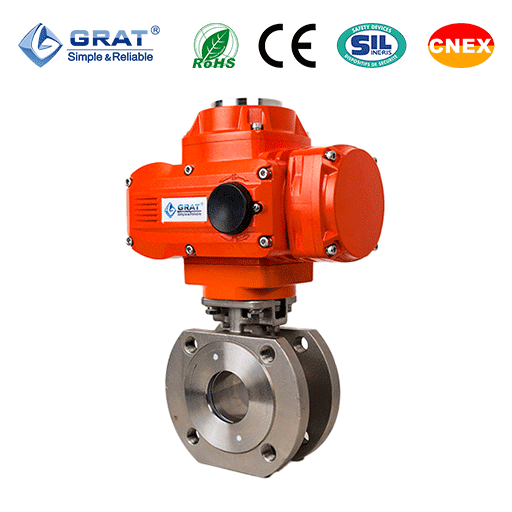

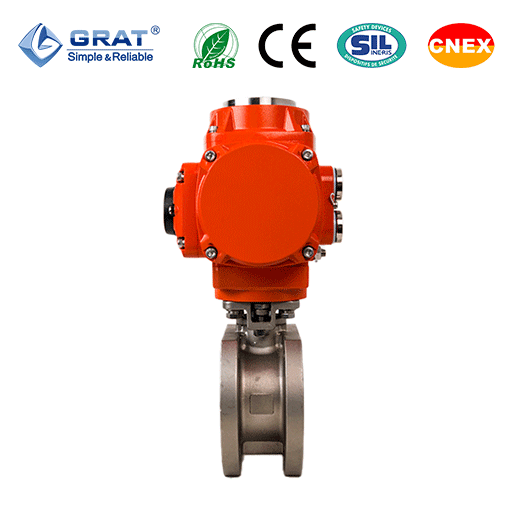

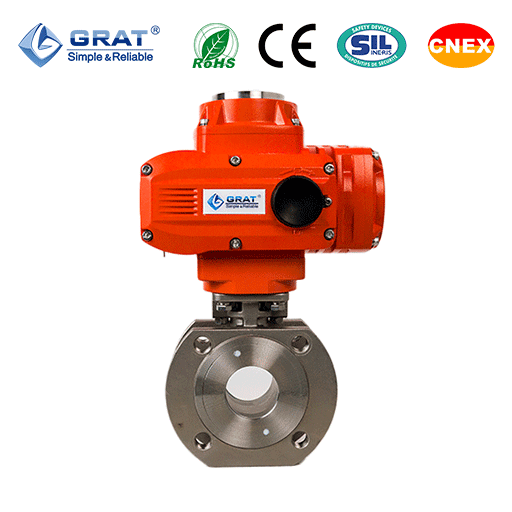

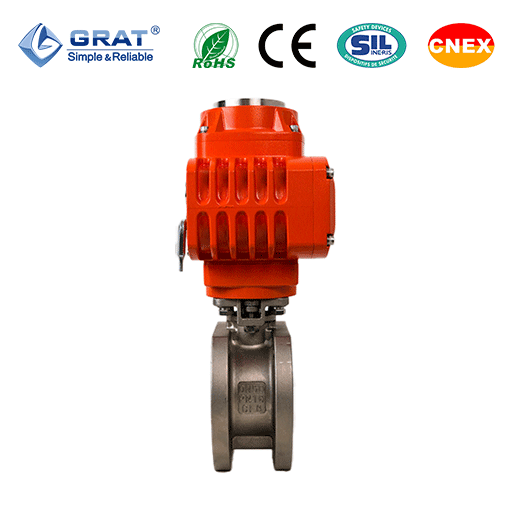

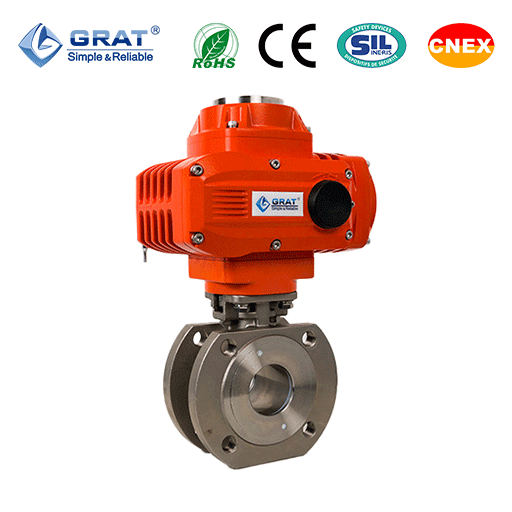

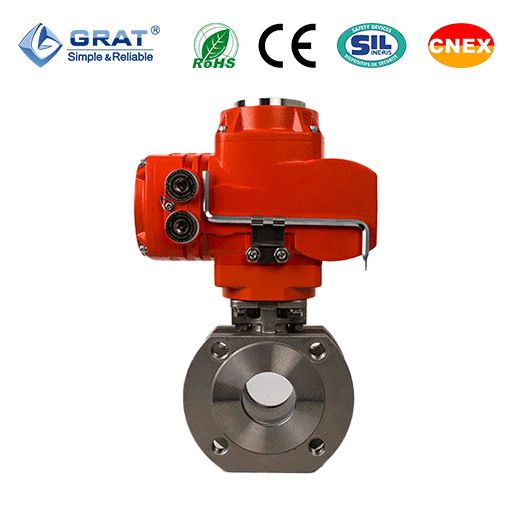

防爆電動O型超短法蘭球閥

超短法蘭球閥由電動執行器和超短球閥共同組成；產品采用一體化結構，接入三線制單相電即可控制運轉，具有功能強、體積小、輕便、性能可靠、配套簡單、流通能力大等優點。

與普通電動球閥相比具有結構緊湊、體積小、重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。

適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。

1. 雙面球形密封功能，可達到零泄漏標準等級。

2. 超短法蘭結構，閥座與端面法蘭距離近，物料滯留少，密封性能優越。和普通電動球閥相比重量大大降低，約為普通電動球閥的50%。結構緊湊、體積小。

3. O型切斷球閥具有優良的切斷性能。

4. 球閥通道形狀有矩形、V形及O形。

工作電源	AC110V,AC220V，AC380V,DC24V
公稱通徑	DN15-200
介質溫度	-20℃ 至+350℃ (+200℃ 特殊密封)
工作壓力	PN16 PN25 PN40 PN64
控制方式	調節或開關控制
連接方式	法蘭式
閥體材質	WCB、SUS304、SUS316
閥芯材質	SUS304、SUS316
閥座材料	PTFE(常溫)、特制PPL（高溫）
泄漏量	符合ANSIB16.104 5級標準
密封形式	彈性密封、耐高溫對位聚苯
適用介質	水、石油、硝酸類、醋酸類、粘性流體、強氧化性介質等
防護等級	IP67
設計與制造標準	GB12237-2007 API 6D
法蘭標準	JB/T 79-2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2239
結構長度	GB12221-2005
檢驗標準	API 598

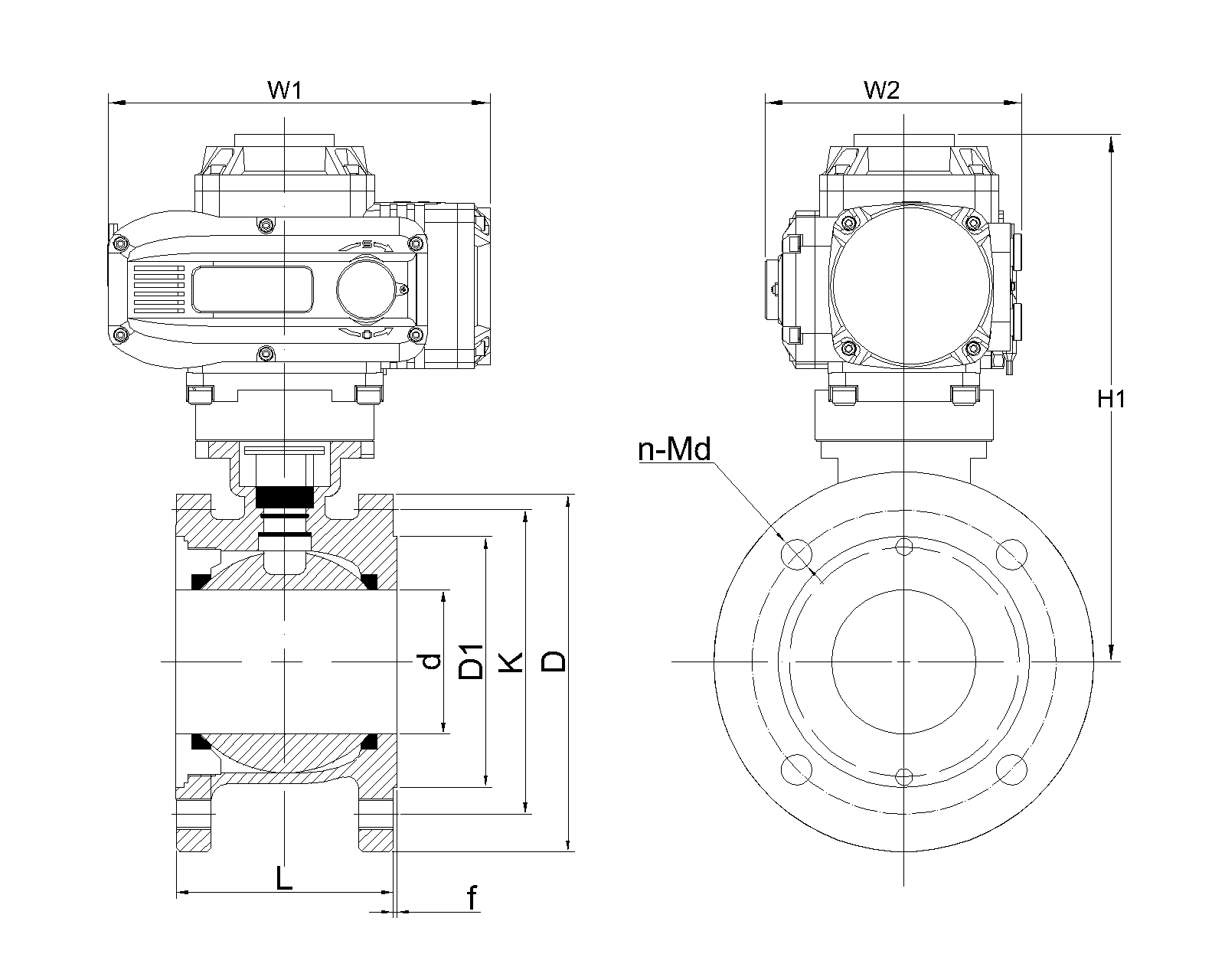

通徑DN mm in		d	D1	K	D	n-Md	f	L	H1	W1	W2
DN15	1/2〃	15	45	65	95	4-M12	2	35	240	217	150
DN20	3/4〃	19	55	75	105	4-M12	2	38	246	217	150
DN25	1〃	25	65	85	115	4-M12	2	50	253	217	150
DN32	1-1/4〃	28	76	100	140	4-M12	2	50	260	217	150
DN40	1-1/2〃	38	83	110	148	4-M16	3	67	270	217	150
DN50	2〃	49	102	125	156	4-M16	3	72	279	217	150
DN65	2-1/2〃	64	120	145	185	4-M16	3	94	325	217	150
DN80	3〃	73	143	160	200	8-M16	3	120	336	268	180
DN100	4〃	90	168	180	220	8-M16	3	141	346	268	180
DN125	5〃	110	185	210	245	8-M16	3	165	421	268	180
DN150	6〃	145	208	240	277	8-M20	3	225	446	268	180
DN200	8〃	195	265	395	335	12-M20	3	275	536	268	180

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應 全開，全閉位置的無源觸點信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
