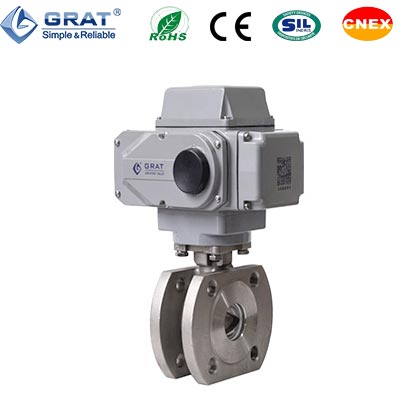

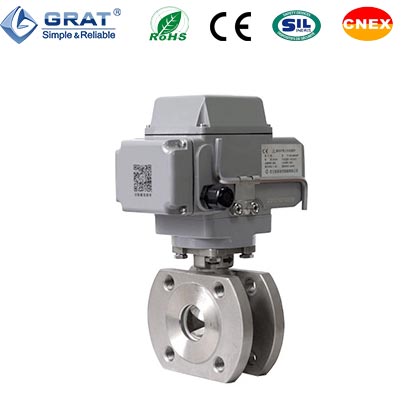

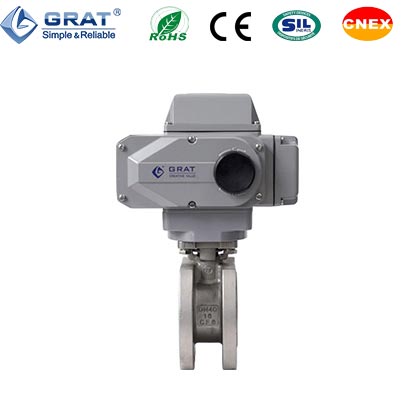

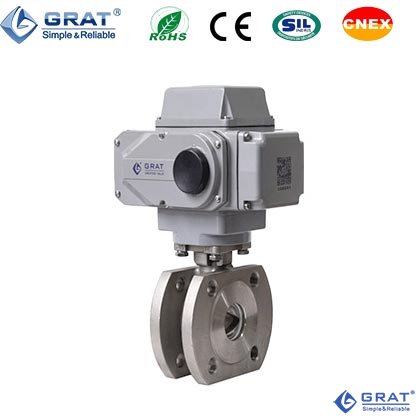

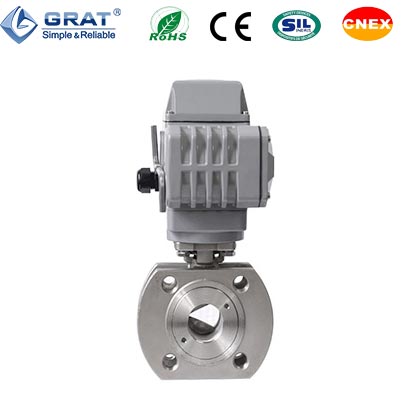

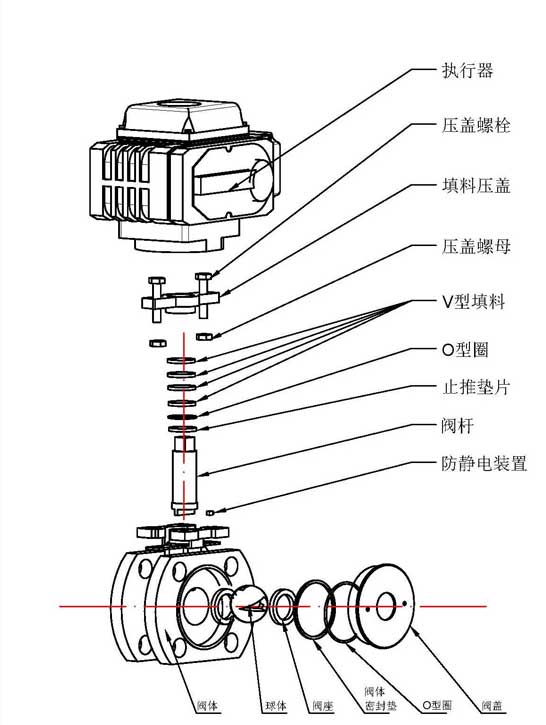

電動V型球閥

 所屬類別：電動球閥
產品名稱：電動V型球閥
產品簡介：

    電動V型球閥為電動單元組合儀表中執行單元，可實現比例調節，接收ON-OFF或4-20mAC或1-5VDC的信號進行比例動作的小型、堅固、高精度的電動執行機構，動作靈敏，并采用轉角直接指示和反饋，開關型只需輸入單相電源即可控制運轉、實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥相對轉動產生剪切力，可將纖維切斷，防止卡死。特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。
    電動V型球閥卓越的調節性能，使產品廣泛應用于石油化工、精細化工、造紙、冶金、污水處理，鍋爐給水等各種工業領域的高精度調節環節。實現管道中介質流量調節和切斷，以達到生產過程按一定的規范進行。


采用超短法蘭距結構，閥座與端
面法蘭距離近，物料滯留少，密
封性能優越。和普通電動球閥相
比重量大大降低，約為普通電動
球閥的50%。結構緊湊、體積小。

閥芯確定了閥門的特性，特有的
V型閥芯結構改善了傳統球閥的
控制穩定性問題。使流量通過球
型閥芯V型開口之間的開度得到
精密控制。
閥座與閥芯之間形成的V型切口，
能夠輕松切斷管道內的各種雜質，
有效保證管路的暢通。

V型口角度可定制，滿足更精
確的截流特性和控制功能。

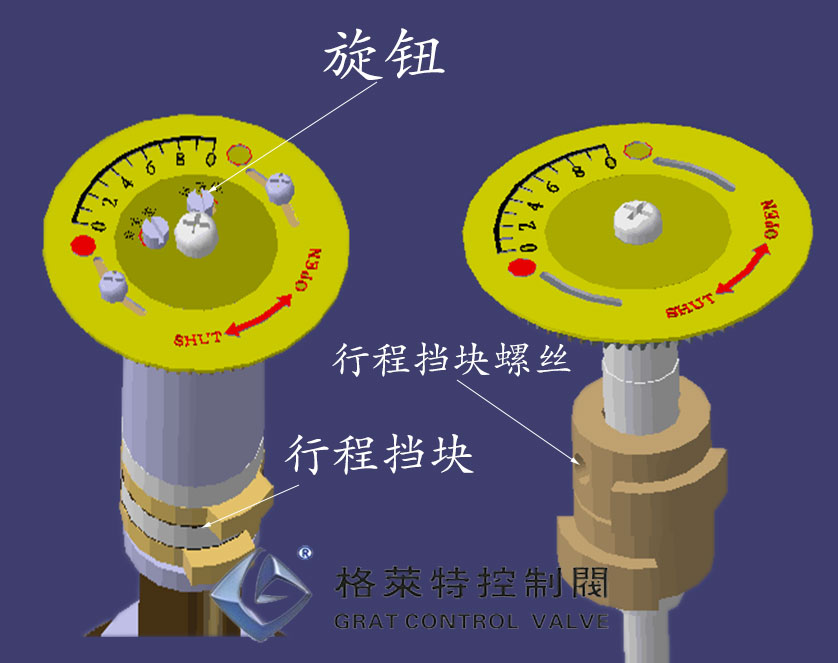

  旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！
  從原來5步調試到DDS技術的1步到位！我們懂你的煩惱
  簡單的一步調試，只需要一個內六角扳手按照你預設的角度
  輕松旋轉刻度盤上的調試螺釘?shù)竭_位置。

  DDS開關調試技術專利號：ZL2014 2 0595730.6
PPD專利定位技術：
  定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。
   PPD專利定位技術專利號：ZL2010 2 0225919.8
超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！

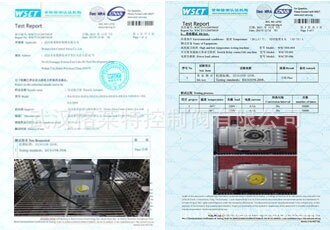

 電動執行器10萬次壽命檢測報告（如右圖）
 執行器壽命10萬次


硬密封參數：
公稱通徑
DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
100%開度時流量系數CV值（參考）
O形
24
44
84
122
198
320
443
595
1096
1692
2602
4212
矩形
8.7
13.4
20
32.6
44.3
70
114
134
186
270
462
688
V形
7.5
11
17
28
38
60
98
116
155
233
397
595
流量特性
J矩形：近似直線；V形（對數）等百分比；O形：快開
可調比 50:1    100:1    300:1
公稱通徑 DN15-DN200（更大口徑請聯系我公司索取詳細資料）
公稱壓力
PN1.6~6.4MPa
連接方式
法蘭連接，螺紋連接
動作時間
15秒30秒(可選)(0-90°)
工作電源 AC110V,  AC220V，AC380V，DC24V
控制信號 4～20mA 0～5V
輸出信號 4～20mA 0～5V
介質溫度 ≤220℃
環境溫度 ≤60℃
流量系數（CV值） 請下載資料參閱。（可根據客戶要求加工不同的流量系數要求）
適用介質 食品、潤滑脂、纖維狀流體、水、油品、氣體
死 區 0.3%-3.0%可調
重復性錯誤 0.5%
閥體材質
鑄鋼（ZG230-450）、不銹鋼（ZG1Cr18Ni9Ti、316、316L）
球體材質
不銹鋼（ZG1Cr18Ni9Ti、316、316L、A105、304）等
閥桿材質
不銹鋼（ZG1Cr18Ni9Ti、316、316L）
填料材質
聚四氟乙烯、柔性石墨
密封形式
軟密封
閥座材質
聚四氟乙烯
碳纖維強化聚四氟乙烯
泄漏率
Ⅵ級
工作溫度 N:-40℃-180℃ M:-40℃-280℃
制造標準 GB/T 122387-89
法蘭標準 GB9113-2000、GB17241.6-1998
結構長度標準 GB1221-89
檢驗標準 GB/T 13927-92

軟密封參數：

公稱通徑

DN15-DN350（更大口徑敬請聯系我公司索取詳細資料）

公稱壓力

PN1.6MPa～PN6.4MPa

連接方式

法蘭連接，對夾式連接

閥座形式

PTFE軟密封

閥體材質

SUS304 SUS316 WCB

閥芯材質

SUS304 SUS316 WCB

動作時間

15秒、30秒（可選）（0-90°）

工作電源

AC110V,  AC220V，AC380V，DC24V

控制信號

4～20mA 0～5V

輸出信號

4～20mA 0～5V

工作壓力

PN1.6Mpa PN2.5Mpa PN6.4Mpa

介質溫度

≤220℃

環境溫度

≤60℃

適用介質

食品、潤滑脂、纖維狀流體、水、油品、氣體

死 區

0.3%-3.0%可調

電動V型球閥Cv值

規格
Size		 DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500
inch 1" 1.25" 1.5" 2" 2.5" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20"
CV值 36 56 94 152 262 358 540 906 1424 2176 3532 5732 8245 10651 12878 16343

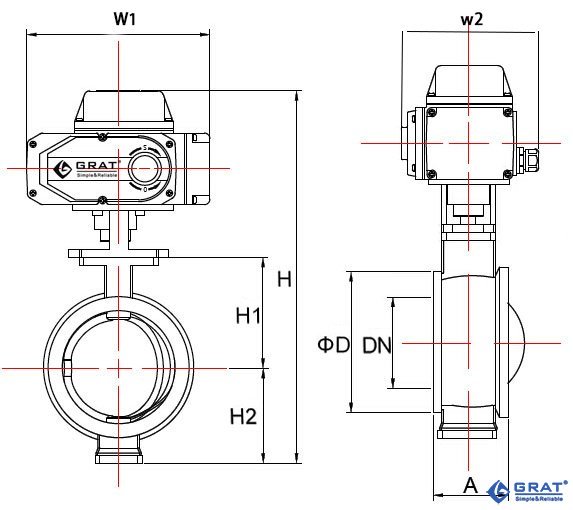

1.對夾式電動V型調節閥外形圖和連接尺寸：

通徑DN(mm) 直徑英寸 A ΦD H1 H2 H W1 W2
15 1/2" 62 54 74 75 390 196 145
20 3/4" 62 54 74 75 390 196 145
25 1" 62 54 74 75 390 196 145
32 1-1/4" 62 78 80 75 400 196 145
40 1-1/2" 62 82 85 75 405 196 145
50 2" 75 100 87 95 430 196 145
65 2-1/2" 80 120 105 115 460 196 145
80 3" 100 131 115 125 520 255 182
100 4" 115 158 125 125 530 255 182
125 5" 130 180 140 155 570 255 182
150 6" 160 216 153 165 600 255 182
200 8" 200 260 200 195 680 255 182
250 10" 240 325 225 225 730 255 182
  壓力測試：閥體水壓測試壓力為最大工作壓力的1.5倍，密封測試壓力為最大工作壓力的1.1倍。
  測試介質：水






1、電動V型球閥(超短法蘭)外形圖和連接尺寸：

   2、電動V型球閥(超短法蘭)國標安裝尺寸
   設計標準：GB/T12237-2007
   法蘭標準：GB/T9113-2010                   國標單位：（mm）

  通徑DN
  mm  in
d
D1
K
D
n-Md
f
L
H
W
 W2
DN15
1/2〃
15
45
65
95
4-M12
2
35
210
196
 145
DN20
3/4〃
19
55
75
105
4-M12
2
38
216
196
 145
DN25
1〃
25
65
85
115
4-M12
2
50
223
196
 145
DN32
1-1/4〃
28
76
100
140
4-M16
2
50
230
196
 145
DN40
1-1/2〃
38
83
110
148
4-M16
3
67
240
196
 145
DN50
2〃
49
102
125
156
4-M16
3
72
250
196
 145
DN65
2-1/2〃
64
120
145
185
4-M16
3
94
298
255
 182
DN80
3〃
73
143
160
200
8-M16
3
120
312
255
 182
DN100
4〃
90
168
180
220
8-M16
3
141
322
255
 182
DN125
5〃
110
185
210
245
8-M16
3
165
397
255
 182
DN150
6〃
145
208
240
277
8-M20
3
225
422
255
 182
DN200
8〃
195
265
395
335
12-M20
3
275
512
255
 182

   3、電動V型球閥(超短法蘭)德標安裝尺寸
   設計標準：DIN3375/1，2，EN12516-1
   法蘭標準：DIN EN1092-1 PN10-PN40               德標單位：（mm）

  通徑
  mm  in
d
D1
K
D
n-Md
f
L
H
W
 W2
DN15
1/2〃
15
45
65
95
4-M12
2
44
220
196
 145
DN20
3/4〃
20
58
75
105
4-M12
2
44
220
196
 145
DN25
1〃
25
68
85
115
4-M12
2
50
223
196
 145
DN32
1-1/4〃
32
78
100
140
4-M16
2
60
237
196
 145
DN40
1-1/2〃
38
88
110
150
4-M16
3
65
244
196
 145
DN50
2〃
49
102
125
165
4-M16
3
80
245
196
 145
DN65
2-1/2〃
62
122
145
185
4-M16
3
110
306
255
 182
DN80
3〃
74
138
160
200
8-M16
3
120
326
255
 182
DN100
4〃
100
158
180
220
8-M16
3
152
338
255
 182
DN125
5〃
118
188
210
250
8-M16
3
180
363
255
 182
DN150
6〃
150
212
240
285
8-M20
3
232
396.5
255
 182

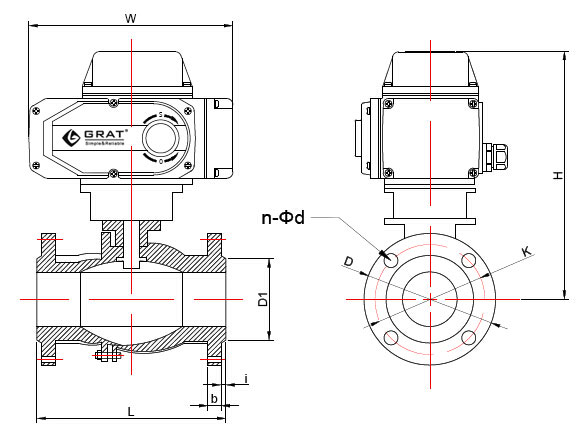

    4、電動V型球閥(長法蘭)外形圖和連接尺寸

    5、電動V型球閥(長法蘭)國標安裝尺寸
    設計標準：GB/T12237-2007
    法蘭標準：HG/T20592                    單位：（mm）

通徑（DN）
L
D
K
D1
n-Φd
b
i
H
W
mm
in
15
1/2'
130
95
65
45
4-14
14
2
209
196
20
3/4'
130
105
75
55
4-14
16
2
211
196
25
1'
142
113
85
65
4-14
18
2
218.5
196
32
1-1/4'
165
140
100
78
4-18
18
2
233
196
40
1-1/2'
165
150
110
85
4-18
18
2
234
196
50
2'
203
165
125
100
4-18
20
2
248
196
65
2-1/2'
222
185
145
120
8-18
20
2
294
255
80
3'
241
200
160
135
8-18
21
2
320
255
100
4'
305
220
180
155
8-18
22
2
339
255
125
5'
356
250
210
184
8-18
22
3
392
255
150
6'
394
285
240
210
8-23
24
3
402
255
200
8'
457
340
295
265
12-23
26
3
467
255

    6、電動V型球閥與管道的安裝示意圖

   7、電動球閥安裝步驟說明書http://www.tame90276.cn/download2/949.html

控制電路型號代碼電路圖視頻地址
開關動作模式：通過交流開
關量實現開啟，關閉操作，
并輸出一組只是全開，全閉
的有源位置信號。
 S


點擊查看
開關動作模式：輸出無源觸
點信號。
結構：帶兩個中間位置開關。
 MS


點擊查看
開關動作模式：輸出
0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位
器。
 PIU


點擊查看
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中
間位置控制功能。
結構：帶電位器和中間位置
開關。
 SP


點擊查看
開關動作模式：輸出4～
20mA閥位反饋信號。
結構：帶1KΩ電位器和R/I變
換器。
 CPT


點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。
結構：帶1kΩ電位器和控制
模塊（伺服放大器）。		 PCUPCU.png點擊查看
通過外部直流電源向電路輸
出直流開關量控制開啟，
關閉程序，并輸出一組對應
全開，全閉位置的無源觸點
信號。		 GG.png點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。PCU-DC24
通過外部三相電源倒相電路
輸出三相交流開關量控制開
啟，關閉操作并輸出一組對
應全開，全閉位置的無源觸
點信號。		 HH.png點擊查看

數字模塊-DC-電路圖 DC
數字模塊-AC-電路圖 AC
