這種形式的閥門是用于不要求嚴密切斷和（或）彈性材料襯里對管線中的流體或操作溫度不適用。它是最經濟的一種結構，最小泄漏量為額定CV值的0.5%。一個拆開的閥門示于圖1-1中，由閥體、軸、軸承及閥盤組成。
圖1-1 拆開的無襯里閥門
圖1-2示出成套的閥體裝配圖。閥盤上的銷釘是放在軸的較高的位置上，借以減少閥盤和執行機構驅動臂的扭曲位移。圖1-3中舉例說明在無襯里的閥門中的閥盤，在所有的旋轉角度都必須把閥體弄干凈。為了保持這個間隙。軸用外置軸承來定位。外置軸承的位置可以從圖1-2中找到。

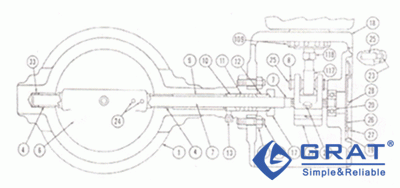

圖1-2 無襯里閥門的閥體裝配圖
4、下部支承座
9、定位套管
10、填料函滑環
20、外置軸承
24、閥盤銷釘
圖1-3 在無襯里的閥體中閥盤的定位
上閥蓋填料函包含一個無襯里閥體的閥桿密封。長驅型上閥蓋示于圖1-4中，允許操作到650°F，帶聚四氟乙烯石棉填料的使用溫度維持低于450°F。
圖1-4 上閥蓋的典型溫度梯度曲線
