產品簡介：
襯氟電動球閥是為各種強腐蝕性介質的啟閉控制而設計的，廣泛使用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐設備最理想的選擇。

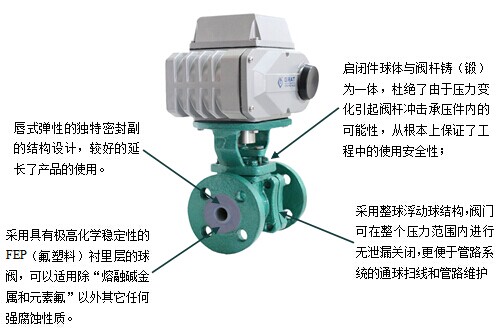

采用聚四氟乙烯（FEP）為防腐襯層里料，具有很強的防腐性和耐磨性，唇式彈性的獨特密封付的結構設計，較好的延長了產品的使用。
襯氟電動球閥在完成普通球閥輸送的介質外還能輸導大壓差和較大溫差變化范圍內的強腐蝕、沖刷、磨礪的一切酸、堿、鹽液體，有腐蝕性氣體及含有固體顆粒的混合性液體等介質。

1、DDS開關調試專利技術：旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！從原來5步調試到DDS技術的1步到位！我們懂你的煩惱簡單的一步調試，只需要一個內六角扳手按照你預設的角度輕松旋轉刻度盤上的調試螺釘?shù)竭_(dá)位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6
	2、PPD專利定位技術：定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8
3、超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！電動執行器10萬次壽命檢測報告（如右圖）

    4、可分為對分二片式和三片式兩種結構型式，流體阻力小，啟閉速度快，結構簡單。
    5、具有優良的耐化學腐蝕性能管壁平潔光滑，輸送流體時具有較小的摩擦阻力和附著力。優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道系統均有很大的延長。
    6、襯氟電動球閥的多種閥芯結構（V型，O型）輕松實現兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號220VAC電源即可控制運轉。具有連線簡單，結構緊湊、阻力小、動作穩定可靠等優點。

工作電源	AC110V,AC220V,AC380V,DC24V
公稱通徑	DN15-100 更大口徑請聯系
介質溫度	-15℃~+120℃（無凍結）
工作壓力	PN1.0～1.6(MPa)
控制方式	調節或開關控制
連接方式	法蘭連接
適用介質	酸、堿、鹽、氯氣、蒸氣、源水、礦漿紙漿、王水、氧化劑、還原劑、腐蝕性化學液體(不能疏導氧氣、氫氣、天然氣、煤氣等可燃、助燃?xì)怏w)
閥體材質	WCB，ZG1CrM0，ZG，1Cr18Ni9Ti，SS304、SS316
閥蓋材質	WCB，ZG1CrM0，ZG，1Cr18Ni9Ti
填料函材質	WCB，40Cr，ZG，1Cr18Ni9Ti
填料壓蓋材質	WCB，ZG1CrM0，ZG，1Cr18Ni9Ti
閥座材質	全氟共聚物FEP
填料	全氟共聚物FEP
設計與制造標準	GB12237-2007 API 6D
法蘭標準	JB79—2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2212
結構長度	GB12221-2005
檢驗標準	API 598

O型球閥CV值
規格		開度
規格		20%	30%	50%	70%	80%	100%
1/2"	DN15	0.2	0.7	2.4	8.9	12.3	18
3/4"	DN20	0.5	1.6	5.2	17.6	25.5	36
1"	DN25	0.9	2.2	7.2	23.8	32.9	48
1-1/4"	DN32	1.5	3.9	13.5	46.5	70.7	93
1-1/2"	DN40	2.6	6.7	23.6	83.4	120.3	165
2"	DN50	4.6	9.2	29.5	104.0	156.0	207
2-1/2"	DN65	7.8	20.5	65.8	216.3	330.1	450
3"	DN80	15.2	34.2	106.2	382.4	563.8	780
4"	DN100	28.3	65.9	204.6	682.0	1005.0	1360
5"	DN125	32.1	84.6	254.2	885.3	1258.0	1700
6"	DN150	48.6	128.2	393.0	1352.0	1918.0	2600
8"	DN200	81.5	210.0	626.0	2185.0	3110.0	4200

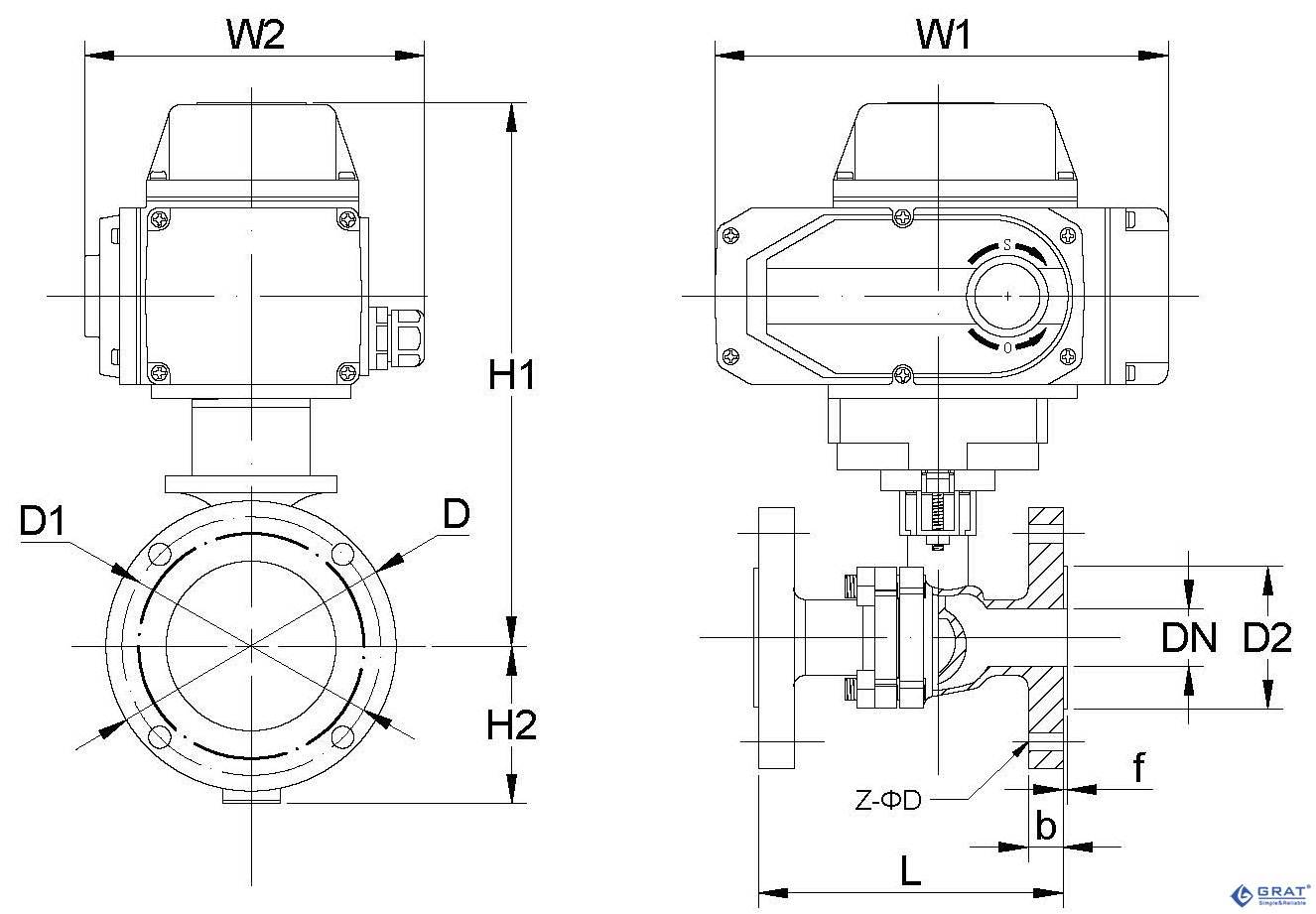

一、襯氟電動球閥主要連接尺寸

設計標準：HG/T 20592
法蘭標準：HG/T20592 單位：（mm）

通徑（DN）	L	D	D1	D2	b	f	Z-ΦD	H1	H2	W1	W2
15	130	95	65	45	16	2.5	4-Φ14	216	47.5	196	145
20	140	105	75	55	18	2.5	4-Φ14	231	52.5	196	145
25	150	115	85	65	19	3	4-Φ14	236	57.5	196	145
32	165	140	100	78	19	3	4-Φ18	256	70	196	145
40	180	150	110	85	19	3.5	4-Φ18	261	75	196	145
50	200	165	125	100	19	3.5	4-Φ18	271	82.5	196	145
65	220	185	145	120	19	3.5	4-Φ18	303	92.5	255	182
80	260	200	160	135	20	3.5	8-Φ18	358	100	255	182
100	280	220	180	155	21	4	8-Φ18	383	110	255	182

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
