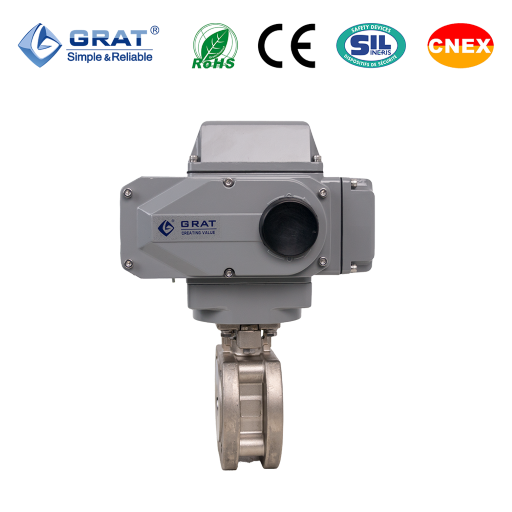

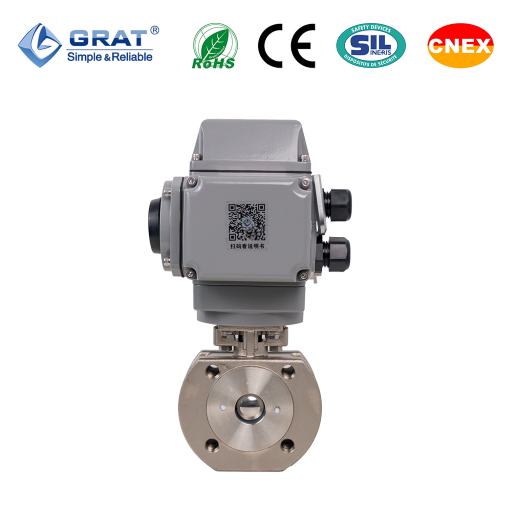

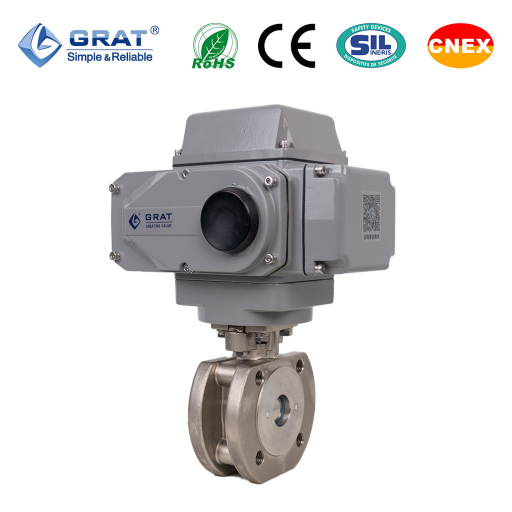

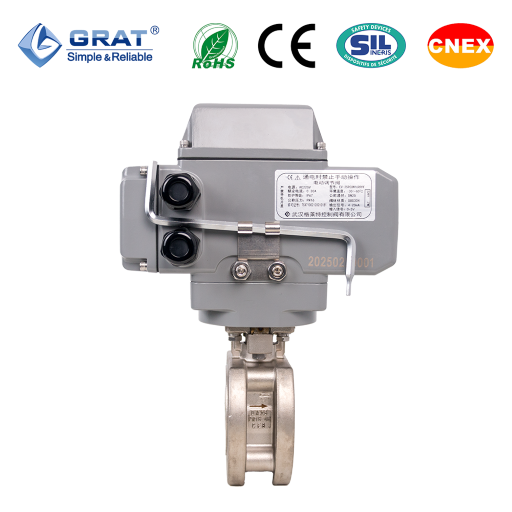

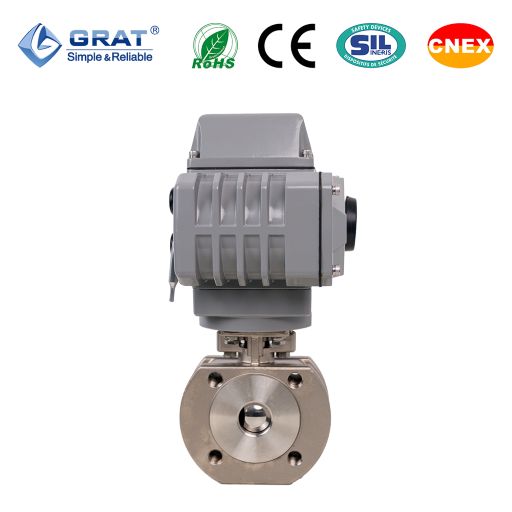

電子式電動調節閥

產品名稱：電子式電動調節閥
產品簡介：

    格萊特的前沿技術－GRAT電子式電動調節閥，無需配伺服放大器，輸入控制信號及單相電源即可方便實現控制。充分滿足對壓力、流量、溫度、液位等工藝參數的調節需求。


1、PPD專利定位技術：
  定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。
   PPD專利定位技術專利號：ZL2010 2 0225919.8
2、超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！

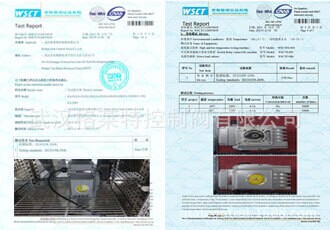

 電動執行器10萬次壽命檢測報告（如右圖）

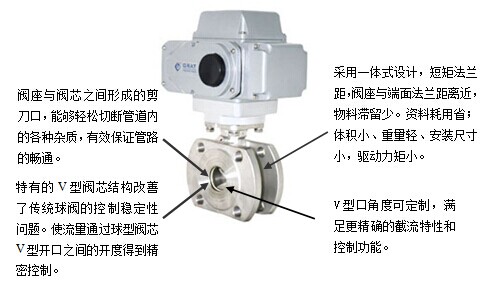

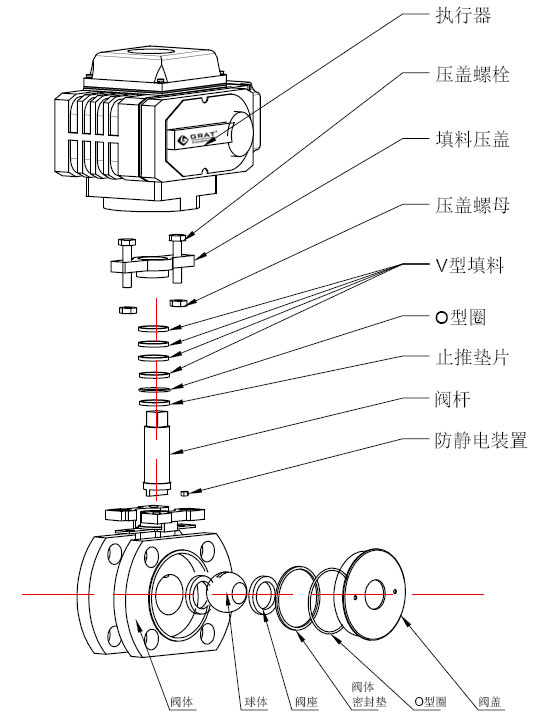

    3、電子式電動執行器與超短球閥組成，和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。
    4、閥芯確定了閥門的特性，同種口徑的閥門，也可以有不同的CV值和流量特性。
    5、V形切口閥芯能夠輕松切斷管道內的各種雜質，有效保證管路的暢通（適合于沖刷性或粘滯性流體，紙漿或其它包含混合固體或纖維的漿料流體。）
    6、調節精度高，可調比大，最大可達300:1。卓越的調節性能，使得產品廣泛應用于各種工業領域的高精度調節環節。


公稱通徑

DN15-DN200（更大口徑敬請聯系我公司索取詳細資料）

公稱壓力

PN1.6MPa

連接方式

法蘭連接

閥座形式

PTFE軟密封

閥體材質

SUS304 SUS316 WCB

閥芯材質

SUS304 SUS316 WCB

動作時間

15秒、30秒（可選）（0-90°）

工作電源

AC220V AC380V DC24V

控制信號

4～20mA 0～5V

輸出信號

4～20mA 0～5V

工作壓力

PN1.6Mpa PN2.5Mpa PN6.4Mpa

介質溫度

≤220℃

環境溫度

≤50℃

適用介質

食品、潤滑脂、纖維狀流體、水、油品、

死 區

0.3%-3.0%可調




格萊特調節閥型號編制及說明

例:
A V - 50 PCU N 16 K Y P F BT
12  34567891011

格1 調節閥動力驅動方式
代號 E A
名稱 電動 氣動


格2 閥門結構

V K HV B BT B3 P N T
V型調節球閥 O型球閥 硬密封V型調節閥 中線軟密封蝶閥 通風蝶閥 三偏心蝶閥 單座閥 雙座閥 三通球閥




格3 公稱通徑DN（mm）(參考安裝尺寸)

格4 控制電路（參考電路圖）

代
號		 PCU 開關/切斷控制
S MS PIU CPT SP
名
稱		 比例調節閥
（I/O:4~20mA）		 開關動作 帶無源觸點反饋 開關帶1KΩ電阻反饋 開關動作/輸出4~20mA信號 開關帶1KΩ電阻和無源觸點反饋


格5 介質溫度

代號 N M H
名稱 ≤120℃ ≤220℃ ≤400℃


格6 公稱壓力Mpa

代號 10 16 25 40 64
名稱 1.0 1.6 2.5 4.0 6.4


格7 氣動作用方式（電動省略）

代號 K B
名稱 單作用氣開 單作用氣關


格8 閥座密封形式

代號 Y R
名稱 硬密封座 軟密封座


格9 閥體材料

代號 C P R RL 注：特殊
材料待定
名稱 ZG25 304 316 316L


格10 連接方式及標準

代號 D F S
名稱 對夾式按JB81-94 法蘭式按JB81-94 絲扣連接


格11 防爆等級（無防爆要求缺省）

代號 EX BT
名稱 電動隔爆 氣動防爆

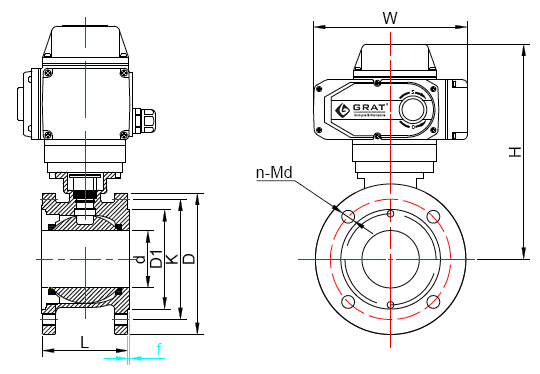

    1、電子式電動調節閥外形圖和連接尺寸：

   2、電子式電動調節閥國標安裝尺寸
   設計標準：GB/T12237-2007
   法蘭標準：GB/T9113-2010                   國標單位：（mm）

  通徑DN
  mm  in

d
D1
K
D
n-Md
f
L
H
W
DN15
1/2〃
15
45
65
95
4-M12
2
35
210
196
DN20
3/4〃
19
55
75
105
4-M12
2
38
216
196
DN25
1〃
25
65
85
115
4-M12
2
50
223
196
DN32
1-1/4〃
28
76
100
140
4-M12
2
50
230
196
DN40
1-1/2〃
38
83
110
148
4-M16
3
67
240
196
DN50
2〃
49
102
125
156
4-M16
3
72
250
196
DN65
2-1/2〃
64
120
145
185
4-M16
3
94
298
255
DN80
3〃
73
143
160
200
8-M16
3
120
312
255
DN100
4〃
90
168
180
220
8-M16
3
141
322
255
DN125
5〃
110
185
210
245
8-M16
3
165
397
255
DN150
6〃
145
208
240
277
8-M20
3
225
422
255
DN200
8〃
195
265
395
335
12-M20
3
275
512
255

   3、電子式電動調節閥德標安裝尺寸
   設計標準：DIN3375/1，2，EN12516-1
   法蘭標準：DIN EN1092-1 PN10-PN40               德標單位：（mm）

  通徑
  mm  in

d
D1
K
D
n-Md
f
L
H
W
DN15
1/2〃
15
45
65
95
4-M12
2
44
220
196
DN20
3/4〃
20
58
75
105
4-M12
2
44
220
196
DN25
1〃
25
68
85
115
4-M12
2
50
223
196
DN32
1-1/4〃
32
78
100
140
4-M16
2
60
237
196
DN40
1-1/2〃
38
88
110
150
4-M16
3
65
244
196
DN50
2〃
49
102
125
165
4-M16
3
80
245
196
DN65
2-1/2〃
62
122
145
185
4-M16
3
110
306
255
DN80
3〃
74
138
160
200
8-M16
3
120
326
255
DN100
4〃
100
158
180
220
8-M16
3
152
338
255
DN125
5〃
118
188
210
250
8-M16
3
180
363
255
DN150
6〃
150
212
240
285
8-M20
3
232
396.5
255

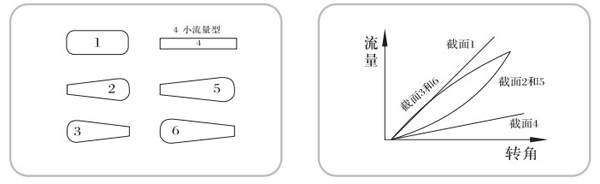

    4、電子式電動調節閥流道的幾種典型截面形狀及流量特性示意圖

    5、閥體主要技術參數及指標

公稱通徑
DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
100%開度時流量系數CV值（參考）


O形
24
44
84
122
198
320
443
595
1096
1692
2602
4212
矩形
8.7
13.4
20
32.6
44.3
70
114
134
186
270
462
688
V形
7.5
11
17
28
38
60
98
116
155
233
397
595
流量特性
J矩形：近似直線；V形（對數）等百分比；O形：快開
公稱壓力
16（1.6MPa）、40（4.0MPa）、64（6.4MPa）
可調比
50:1   100:1   300:1
法蘭標準
符合JB78-59、JB-79-59標準；可按JB/T79.1、JB/T79.2-94等標準生產
閥體材質
鑄鋼（ZG230-450）、不銹鋼（ZG1Cr18Ni9Ti、316、316L）、鈦合金
球體材質
不銹鋼（ZG1Cr18Ni9Ti、316、316L、A105）等
閥桿材質
不銹鋼（ZG1Cr18Ni9Ti、316、316L）
填料材質
聚四氟乙烯、柔性石墨
密封形式
軟密封
硬密封
閥座材質
聚四氟乙烯
碳纖維強化聚四氟乙烯
不銹鋼或不銹鋼+STL
泄漏率
Ⅵ級
小于額定流量的10-4、10-5
工作溫度
N:-40℃-180℃
M:-40℃-280℃
H:-40℃-400℃

    6、電子式電動調節閥執行標準

制造標準
GB/T 122387-89
法蘭標準
GB9113-2000、GB17241.6-1998
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92

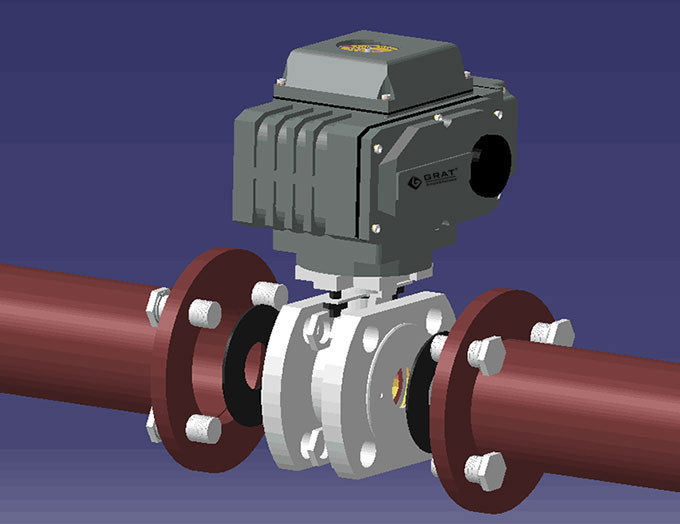

    7、電子式電動調節閥與管道的安裝示意圖

    8、電動球閥安裝步驟說明書http://www.tame90276.cn/download2/268.html

控制電路型號代碼電路圖視頻地址
開關動作模式：通過交流開
關量實現開啟，關閉操作，
并輸出一組只是全開，全閉
的有源位置信號。
 S


點擊查看
開關動作模式：輸出無源觸
點信號。
結構：帶兩個中間位置開關。
 MS


點擊查看
開關動作模式：輸出
0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位
器。
 PIU


點擊查看
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中
間位置控制功能。
結構：帶電位器和中間位置
開關。
 SP


點擊查看
開關動作模式：輸出4～
20mA閥位反饋信號。
結構：帶1KΩ電位器和R/I變
換器。
 CPT


點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。
結構：帶1kΩ電位器和控制
模塊（伺服放大器）。		 PCUPCU.png點擊查看
通過外部直流電源向電路輸
出直流開關量控制開啟，
關閉程序，并輸出一組對應
全開，全閉位置的無源觸點
信號。		 GG.png點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。PCU-DC24
通過外部三相電源倒相電路
輸出三相交流開關量控制開
啟，關閉操作并輸出一組對
應全開，全閉位置的無源觸
點信號。		 HH.png點擊查看

數字模塊-DC-電路圖 DC
數字模塊-AC-電路圖 AC
