所屬類別：電動調節閥

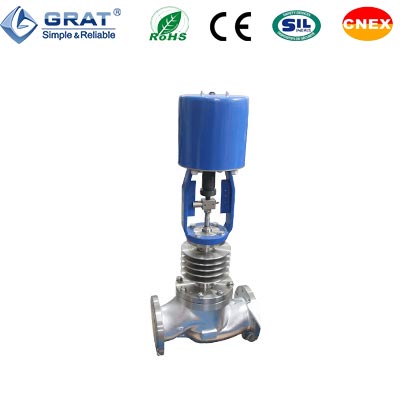

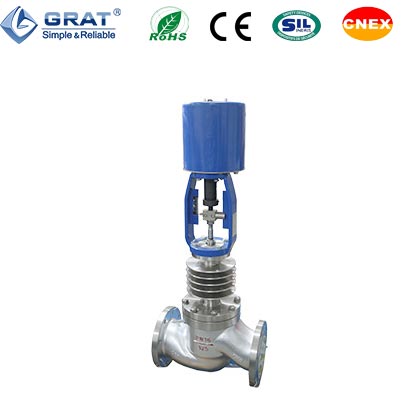

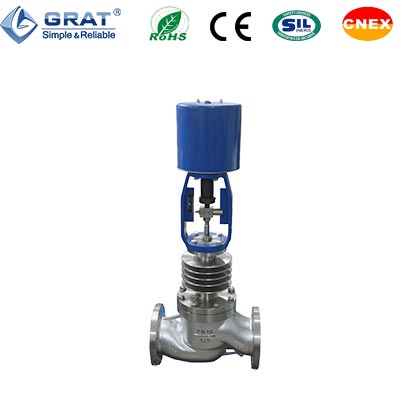

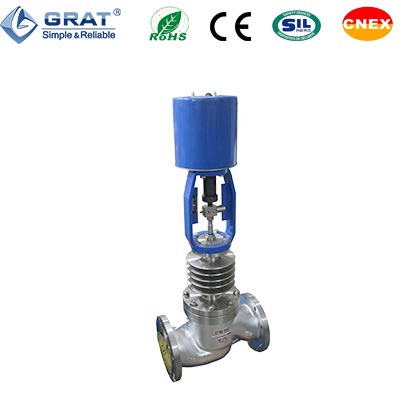

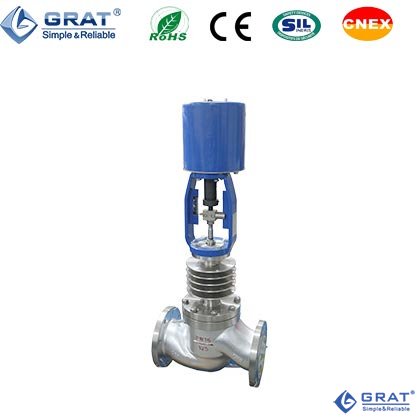

產品名稱：單座電動調節閥
產品簡介：

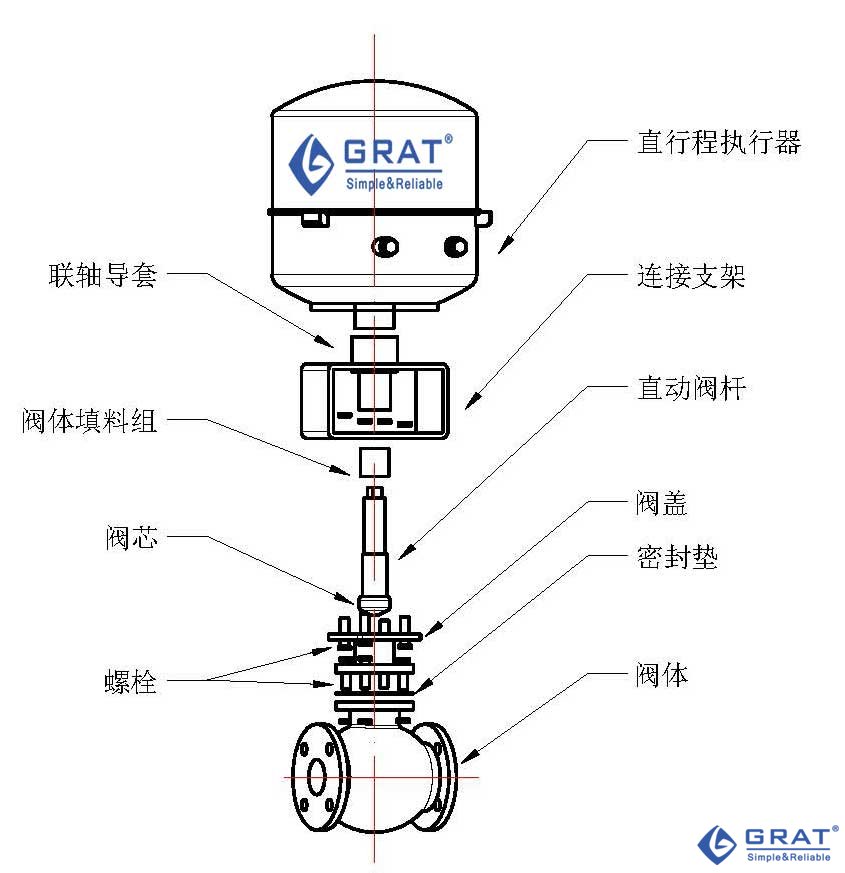

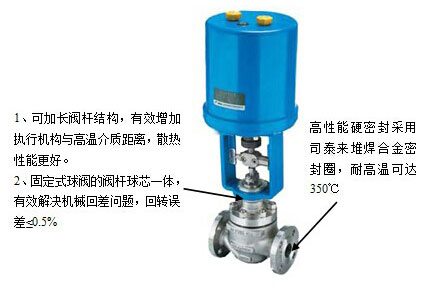

單座電動調節閥是一種頂導向結構的調節閥，采用球形閥體，具體結構緊湊、調節精度高、壓降損失小、流量特性精確、導向面積大，防振動等優點。

單座電動調節閥整機輸出力矩大、動作靈敏、可調范圍大、維護方便，可用于控制各種不同工況的流體，適應各種苛刻的工況條件。廣泛應用于石油、化工、電力、輕紡、造紙等行業，特別適用于允許泄漏量小、閥前后壓差不大的工作場合。

1、超過10萬次的現場無故障運轉壽命讓您的系統運轉可靠無憂。
2、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。

    3、具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。
    4、單座電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
    5、適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。

公稱通徑DN(mm)		20	25	32	40	50	65	80	100	125	150	200
額定流量系數 KV	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630
額定行程L(mm)		16		25			40			60
允許壓差(MPa)		3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.7	0.6	0.5	0.3
公稱壓力MPa		1.6Mpa、4.0MPa、6.4MPa
連接方式		法蘭連接、螺紋連接、焊接
閥座形式		單座
閥芯形式		單座柱塞型閥芯
電動執行機構	型號	3610系列、PSL系列等
	電源	AC220V、380V、24V
流量特性		直線性、等百分比
閥體材質		SUS304、SUS316，WCB
閥座材質		304 、316 、316L
閥桿材質		304、316、316L
填料材質		PTFE/柔性石墨
密封形式		硬密封、軟密封

注：表中數據為本公司標準配置，可按用戶要求另行選配。

格萊特調節閥型號編制及說明

例:

A	V	-	50	PCU	N	16	K	Y	P	F	BT
1	2		3	4	5	6	7	8	9	10	11

格1 調節閥動力驅動方式

代號	E	A
名稱	電動	氣動

格2 閥門結構

V	K	HV	B	BT	B3	P	N	T
V型調節球閥	O型球閥	硬密封V型調節閥	中線軟密封蝶閥	通風蝶閥	三偏心蝶閥	單座閥	雙座閥	三通球閥

格3 公稱通徑DN（mm）(參考安裝尺寸)

格4 控制電路（參考電路圖）

代號	PCU	開關/切斷控制
		S	MS	PIU	CPT	SP
名稱	比例調節閥（I/O:4~20mA）	開關動作	帶無源觸點反饋	開關帶1KΩ電阻反饋	開關動作/輸出4~20mA信號	開關帶1KΩ電阻和無源觸點反饋

格5 介質溫度

代號	N	M	H
名稱	≤120℃	≤220℃	≤400℃

格6 公稱壓力Mpa

代號	10	16	25	40	64
名稱	1.0	1.6	2.5	4.0	6.4

格7 氣動作用方式（電動省略）

代號	K	B
名稱	單作用氣開	單作用氣關

格8 閥座密封形式

代號	Y	R
名稱	硬密封座	軟密封座

格9 閥體材料

代號	C	P	R	RL	注：特殊材料待定
名稱	ZG25	304	316	316L	注：特殊材料待定

格10 連接方式及標準

代號	D	F	S
名稱	對夾式按JB81-94	法蘭式按JB81-94	絲扣連接

格11 防爆等級（無防爆要求缺?。?/span>

代號	EX	BT
名稱	電動隔爆	氣動防爆

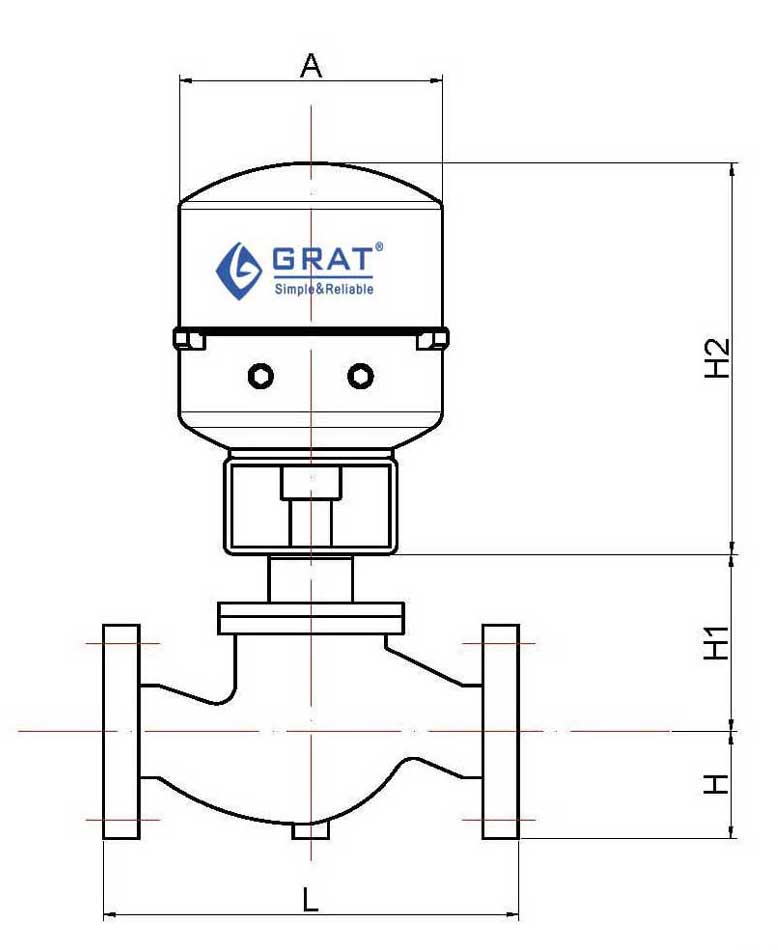

1.單座電動調節閥安裝尺寸圖

ValvesizeDN(mm)		20	25	32	40	50	65	80	100	125	150	200
L	PN16.40	150	160	180	200	230	290	310	350	400	480	600
L	PN64.100	205	210	230	251	286	311	337	394	450	508	650
H	PN16.40	52	57	75	75	82	92	100	117	150	167	187
H	PN64.100	66	70	85	85	90	103	108	125	173	195	208
H1		125	125	155	155	165	200	205	210	275	330	372
A*H2		Φ225*370		Φ255*500			Φ310*700			Φ310*750
Weight(kg) PN16		20	21	24	33	37	65	68	56	118	145	215
Weight(kg) PN64		23	24	32	44	53	76	81	100	156	178	265

2.單座電動調節閥常配電動執行器型號及特點

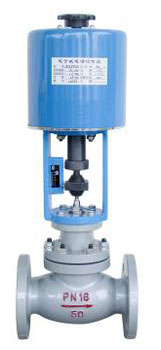

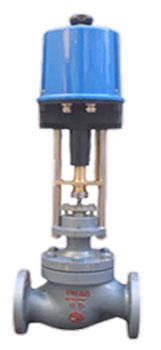

單座電動調節閥（配3610電子式執行器）	單座電動調節閥（配PSL執行器）

1、控制器采用先進的混合集成電路制作，并密封樹脂澆鑄固化，可靠性高、防潮、防震 2、執行機構本身具有伺服功能，無需外加伺服放大器 3、電機內部裝有溫度保護開關 4、電機內部裝有機械阻尼制動系統 5、用電位器調整零點、行程、靈敏度、方便易行 6、用功能開關任意選擇正、反動作，選擇斷信號的三種狀態（自鎖、全開、全關） 7、直行程執行機構輸出軸內裝有保證額定負荷的彈簧 8、角行程執行機構可以內裝力矩保護開關 9、斷電源后，執行機構自鎖	1、PSL直行程電動執行機構行程可調，便于與閥門連接。 2、電器元件均采用進口部件，有效保證產品的高品質和可靠性。 3、電器部件布線嚴謹并與傳動部件完全隔離，高構運行可靠性。 4、采用柔性盤簧與閥門連接，可避免閥桿與輸出軸不同軸給閥門帶來的影響，可預置閥門關斷力，保證閥門的可靠關斷，防止泄漏。 7、傳動全部采用小齒隙密封齒輪，具有效率高、噪聲低、壽命長、穩定可靠、無需再加油。 8、有多種運行速度，可滿足各種控制系統的要求，以保證系統的快速響應及穩定性。 9、閥位反饋元件采用全密封高精度多圈電位器，具有體積小、精度高、死區小、使用壽命長等特點。

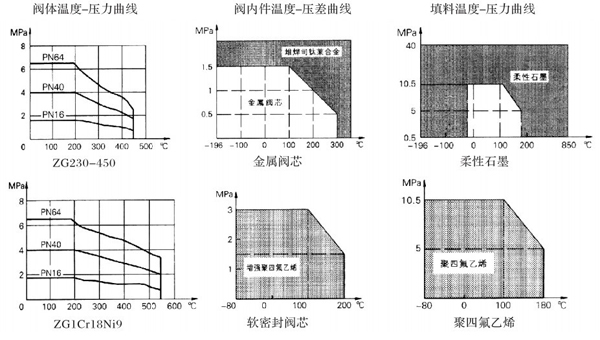

3.閥內件、填料材料的使用溫度、壓力范圍

4.單座電動調節閥執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應全開，全閉位置的無源觸點信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
