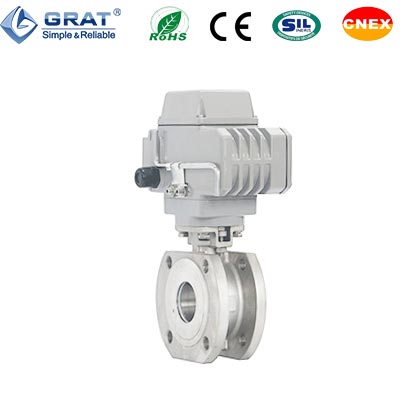

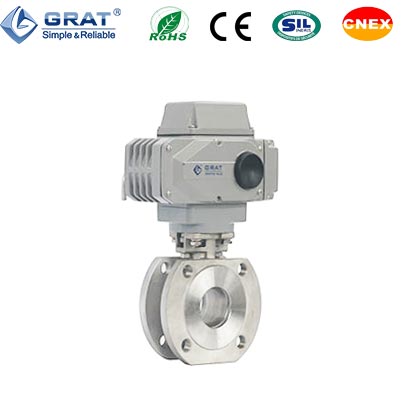

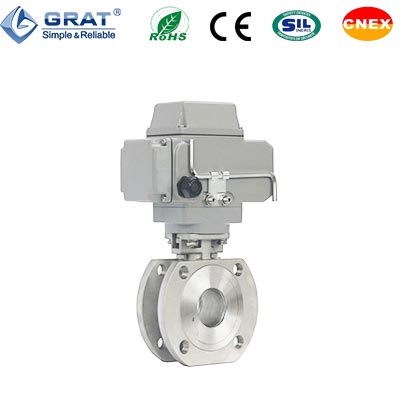

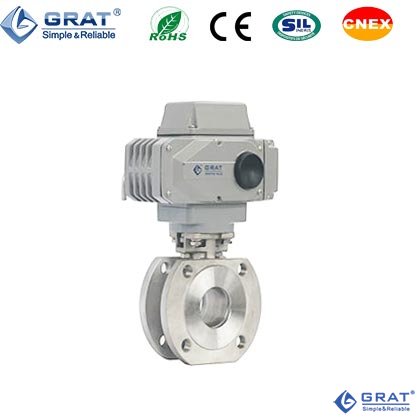

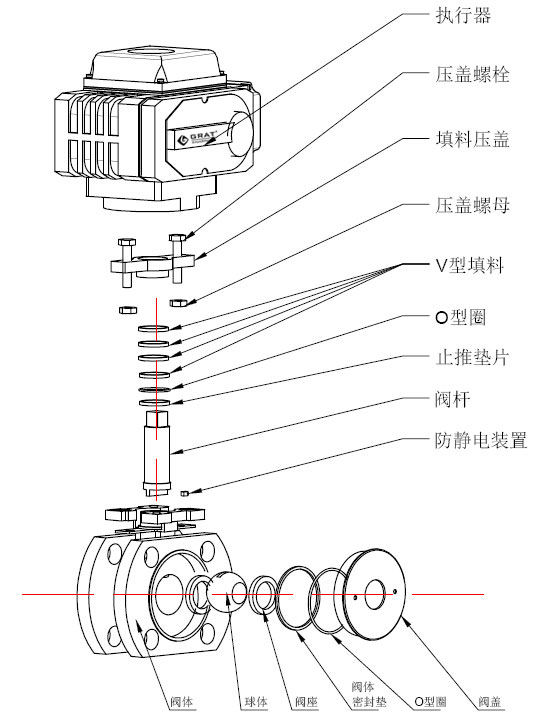

快速開關電動球閥廣泛應用于各種壓差大，易卡堵等復雜快速開關、切斷的工藝管路。
全面覆蓋電磁閥產品所不能滿足的復雜工況。
快速開關電動球閥，充分滿足對壓力、流量、溫度、液位等工藝參數的快速開關和切斷需求。
產品廣泛應用于各種工業領域。如：工業鍋爐、給水、管道介質切斷、管道輸送等。
|

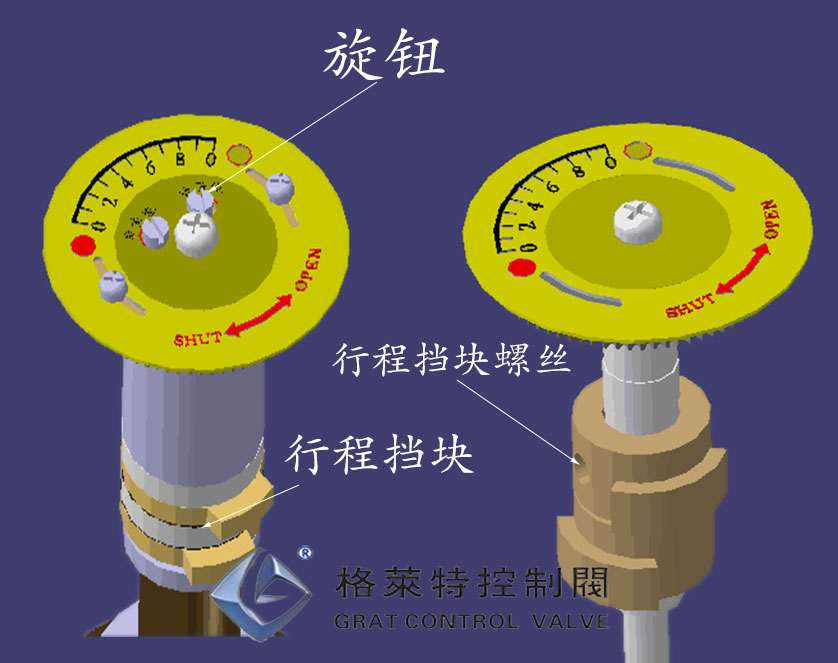

1、DDS開關調試專利技術： 旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！ 從原來5步調試到DDS技術的1步到位！我們懂你的煩惱 簡單的一步調試，只需要一個內六角扳手按照你預設的角度 輕松旋轉刻度盤上的調試螺釘?shù)竭_位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6 |
 |
 |
3、4秒即可完成開關動作。
4、采用電動快開執行器驅動新技術：只在工作時才使用電能。閑置時零功耗，有效降低系統運行成本。
5、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
6、適應性廣泛。各種連接方式備選（法蘭、螺紋、雙由令等）體積小，重量輕，性能可靠，配套簡單。

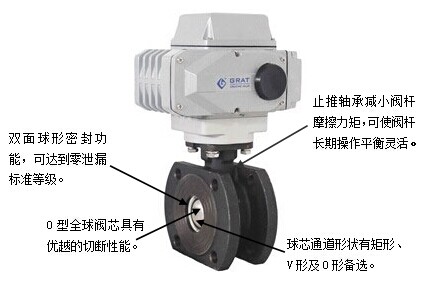

7、流阻小，流通能力大，全通徑的球閥基本沒有流阻。球閥是所有閥類中流體阻力最小的一種、即使是縮徑球閥、其流體阻力也相當?shù)男 ?/p>
|
公稱通徑 |
DN15～DN100 |
|
工作電源 |
AC110V,AC220V,AC380V,DC24V |
|
介質溫度 |
≤220℃ |
|
環境溫度 |
-30℃－60℃ |
|
公稱壓力 |
0.1～6.4MPa |
|
動作方式 |
開關切斷 |
|
動作時間 |
2、4、6S |
|
適用介質 |
水，油品，氣體 |
|
連接方式 |
法蘭連接，螺紋連接、雙由令連接 |
|
密封形式 |
雙面球形密封（零泄漏） |
|
閥體材質 |
WCB、SUS304、SUS316 |
|
密封圈材質 |
EPDM、PTFE、PPL，硬密封 |
|
防護等級 |
IP67 |
|
制造標準 |
GB12237-2007 API 6D |
|
法蘭標準 |
JB/T 79-2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2239 |
|
結構長度標準 |
GB12221-2005 |
|
檢驗標準 |
API 598 |
| O型球閥CV值 | |||||||
| 規格 | 開度 | ||||||
| 20% | 30% | 50% | 70% | 80% | 100% | ||
| 1/2" | DN15 | 0.2 | 0.7 | 2.4 | 8.9 | 12.3 | 18 |
| 3/4" | DN20 | 0.5 | 1.6 | 5.2 | 17.6 | 25.5 | 36 |
| 1" | DN25 | 0.9 | 2.2 | 7.2 | 23.8 | 32.9 | 48 |
| 1-1/4" | DN32 | 1.5 | 3.9 | 13.5 | 46.5 | 70.7 | 93 |
| 1-1/2" | DN40 | 2.6 | 6.7 | 23.6 | 83.4 | 120.3 | 165 |
| 2" | DN50 | 4.6 | 9.2 | 29.5 | 104.0 | 156.0 | 207 |
| 2-1/2" | DN65 | 7.8 | 20.5 | 65.8 | 216.3 | 330.1 | 450 |
| 3" | DN80 | 15.2 | 34.2 | 106.2 | 382.4 | 563.8 | 780 |
| 4" | DN100 | 28.3 | 65.9 | 204.6 | 682.0 | 1005.0 | 1360 |
| 5" | DN125 | 32.1 | 84.6 | 254.2 | 885.3 | 1258.0 | 1700 |
| 6" | DN150 | 48.6 | 128.2 | 393.0 | 1352.0 | 1918.0 | 2600 |
| 8" | DN200 | 81.5 | 210.0 | 626.0 | 2185.0 | 3110.0 | 4200 |
1、快速開關電動球閥外形圖和連接尺寸：
2、快速開關電動球閥國標安裝尺寸
設計標準：GB/T12237-2007
法蘭標準：GB/T 9124.1-2019、GB/T 9124.2-2019 國標單位：（mm）
|
通徑DN |
d
|
D1
|
K
|
D
|
n-Md
|
f
|
L
|
H
|
W
|
W2 | |
|
DN15
|
1/2〃
|
15
|
45
|
65
|
95
|
4-M12
|
2
|
35
|
210
|
196
|
145 |
|
DN20
|
3/4〃
|
19
|
55
|
75
|
105
|
4-M12
|
2
|
38
|
216
|
196
|
145 |
|
DN25
|
1〃
|
25
|
65
|
85
|
115
|
4-M12
|
2
|
50
|
223
|
196
|
145 |
|
DN32
|
1-1/4〃
|
28
|
76
|
100
|
140
|
4-M12
|
2
|
50
|
230
|
196
|
145 |
|
DN40
|
1-1/2〃
|
38
|
83
|
110
|
148
|
4-M16
|
3
|
67
|
240
|
196
|
145 |
|
DN50
|
2〃
|
49
|
102
|
125
|
156
|
4-M16
|
3
|
72
|
250
|
196
|
145 |
|
DN65
|
2-1/2〃
|
64
|
120
|
145
|
185
|
4-M16
|
3
|
94
|
298
|
255
|
145 |
|
DN80
|
3〃
|
73
|
143
|
160
|
200
|
8-M16
|
3
|
120
|
312
|
255
|
182 |
|
DN100
|
4〃
|
90
|
168
|
180
|
220
|
8-M16
|
3
|
141
|
322
|
255
|
182 |
3、快速開關電動球閥德標安裝尺寸
設計標準：DIN3375/1，2，EN12516-1
法蘭標準：DIN EN1092-1 PN10-PN40 德標單位：（mm）
|
通徑 |
d
|
D1
|
K
|
D
|
n-Md
|
f
|
L
|
H
|
W
|
W2 | |
|
DN15
|
1/2〃
|
15
|
45
|
65
|
95
|
4-M12
|
2
|
44
|
220
|
196
|
145 |
|
DN20
|
3/4〃
|
20
|
58
|
75
|
105
|
4-M12
|
2
|
44
|
220
|
196
|
145 |
|
DN25
|
1〃
|
25
|
68
|
85
|
115
|
4-M12
|
2
|
50
|
223
|
196
|
145 |
|
DN32
|
1-1/4〃
|
32
|
78
|
100
|
140
|
4-M16
|
2
|
60
|
237
|
196
|
145 |
|
DN40
|
1-1/2〃
|
38
|
88
|
110
|
150
|
4-M16
|
3
|
65
|
244
|
196
|
145 |
|
DN50
|
2〃
|
49
|
102
|
125
|
165
|
4-M16
|
3
|
80
|
245
|
196
|
145 |
|
DN65
|
2-1/2〃
|
62
|
122
|
145
|
185
|
4-M16
|
3
|
110
|
306
|
255
|
182 |
|
DN80
|
3〃
|
74
|
138
|
160
|
200
|
8-M16
|
3
|
120
|
326
|
255
|
182 |
|
DN100
|
4〃
|
100
|
158
|
180
|
220
|
8-M16
|
3
|
152
|
338
|
255
|
182 |

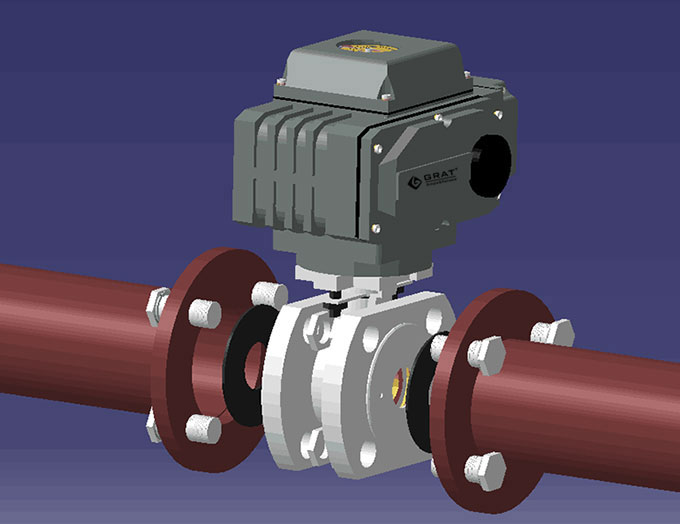

4、快速開關電動開關球閥與管道的安裝示意圖
5、快速開關電動球閥安裝步驟說明書http://www.tame90276.cn/download2/949.html
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
