所屬類別：電動蝶閥

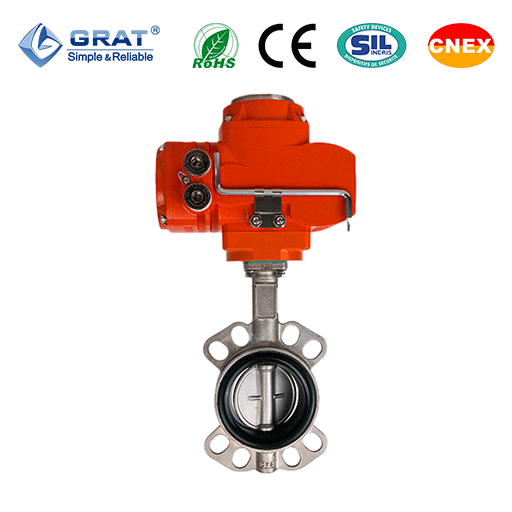

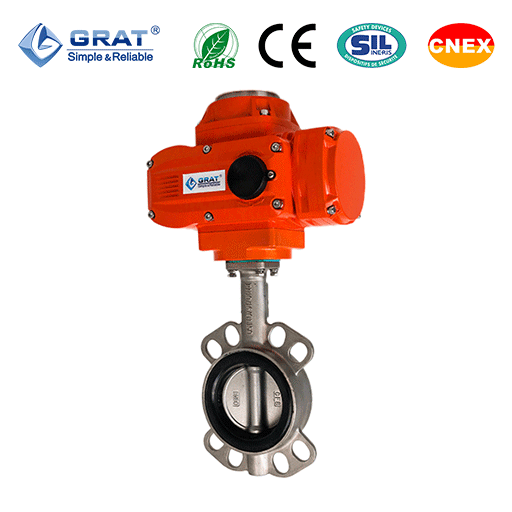

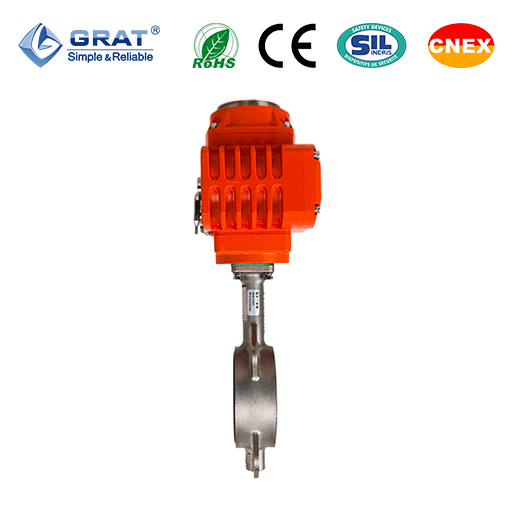

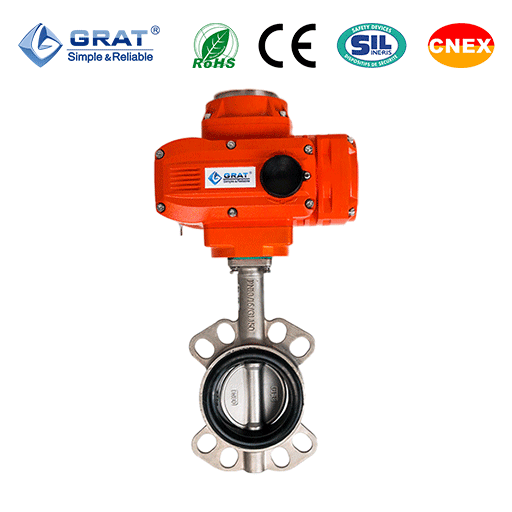

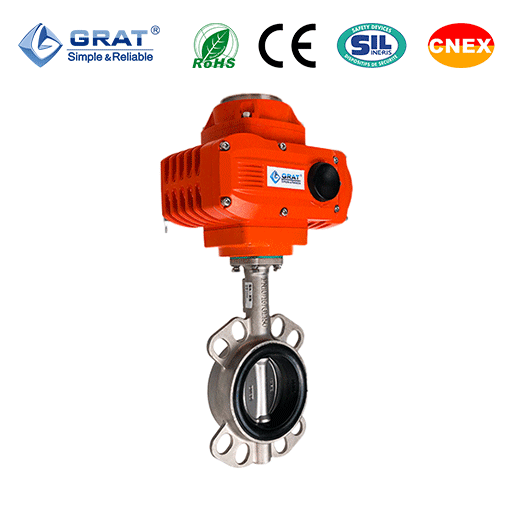

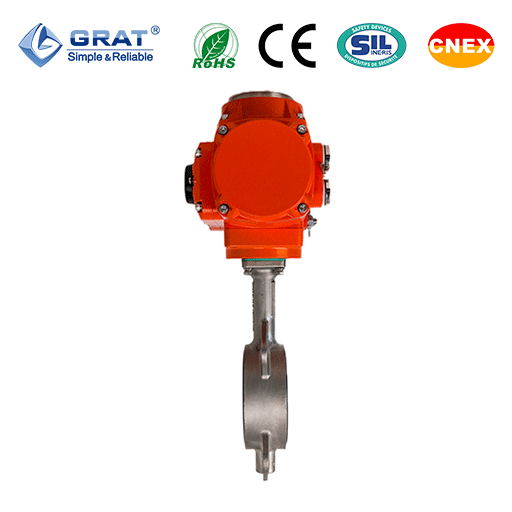

產品名稱：對夾式防爆電動蝶閥
產品簡介：

對夾式防爆電動蝶閥采用無銷釘結構，有效避免長期運行銷釘脫落。適用介質：水、油品等液態介質。

產品廣泛應用于各種工業介質的溫度、壓力、流量調節和切斷。

廣泛應用于石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、城市給排水、冶煉能源等系統中，非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流裝置使用。

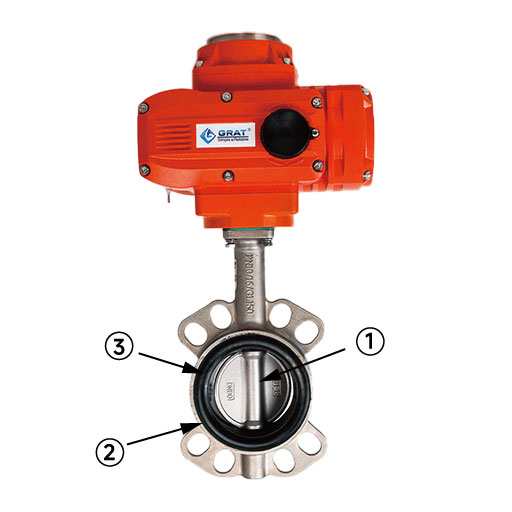

①采用無銷釘結構，有效避免長期運行銷釘脫落。
②本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響?？稍谌魏畏较虬惭b。
③密封副材料選用不銹鋼和丁腈耐油橡膠配對，有效延長使用壽命長。

★結構簡單、緊湊，90°回轉開啟迅速。
★壓差小，流通能力大。
★操作扭矩小，省力輕巧。
★流量特性線性或等百分比特性，可用于調節或開關式控制。
★具有非常顯著的經濟性，尤其是較大口徑的蝶閥。（中、低壓力場合首選蝶閥）。
★優越的經濟性能使得蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、船舶、城市給排水、電力等行業的工業自動控制系統中。

設計特點：
采用筒體式單腔設計將所有電氣、機械部件全部封藏于堅固殼體之內有效隔離引燃源

采用優質鋁合金外殼強度高瞬間抗爆壓力1.6MPa耐壓、耐熱、耐寒性好

各防爆面采用圓形止口間隙配合CNC精密加工隔爆性能穩定可靠

各防爆面同時配用"o”型圈密封防護等級IP67

全系配ISO5211安裝盤與閥門配合方便簡潔

多種電源兼容設計可滿足用戶各種需求

采用功能性模塊化設計靈活組態方使用戶功能選用

防爆等級:

防爆系列產品的防爆等級為: Ex db ⅡC T6 Gb

Ex：防爆標志，表明電氣設備符合GB3836和IEC60079中所列的一個或多個防爆型式。

db：隔爆型，高保護等級（正常或故障時均防爆）。

ⅡC：除Ⅰ類外的其他爆炸性氣體環境用電氣設備，即工廠用電氣設備。

T6：設備表面溫度≤85℃。

Gb：爆炸性氣體環境用設備，具有“高”的保護級別，在正常運行或預期故障條件下不是點燃源。

在GB3836.1-2000附錄B中詳細列出了可燃性氣體蒸汽的級別及溫度組別用戶在選型或使用時可以自行查閱。

【特別提示】產品使用場所周圍的爆炸性介質的種類和組別必須與本產品所允許選用的介質及組別相一致

否則在本產品非適用環境下不能起到防爆功效。

公稱通徑	DN40～DN800
工作電源	AC110V,AC220V，AC380V,DC24V
介質溫度	-20~120℃
環境溫度	-30℃－60℃
公稱壓力	0.1～2.5MPa
動作時間	15S/30S/60S
適用介質	水，油品，氣體、腐蝕性介質等
控制方式	調節或開關控制
連接方式	對夾式/法蘭式
密封形式	軟密封
試驗壓力	殼體實驗	1.76MPa
	密封試驗	2.4MPa
閥體材質	WCB、QT450-10、HT200、HT250、SUS304、SUS316
閥板材質	WCB、QT450-10、HT200、HT250、SUS304、SUS316
轉軸材質	2Cr13
密封圈材質	丁腈耐油橡膠、EPDM、PTFE、PPL等
閥桿密封	NBR、HNBR
填料材質	柔性石墨
防護等級	IP67
制造標準	GB/T 12238-2008
法蘭標準	GB/T 9124.1-2019 GB/T 9124.2-2019 GB/T 17241.6-2008
結構長度標準	GB/T 12221-2005
檢驗標準	GB/T 13927-2008

中線蝶閥Cv值

規格 Size	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
規格 Size	inch	2"	2.5"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"	48"
90°開啟時CV Full 90°Open		135	220	302	600	1022	1579	3136	5340	8250	11917	16388	21705	27908	43116	49500	68250	86375	119750	187300

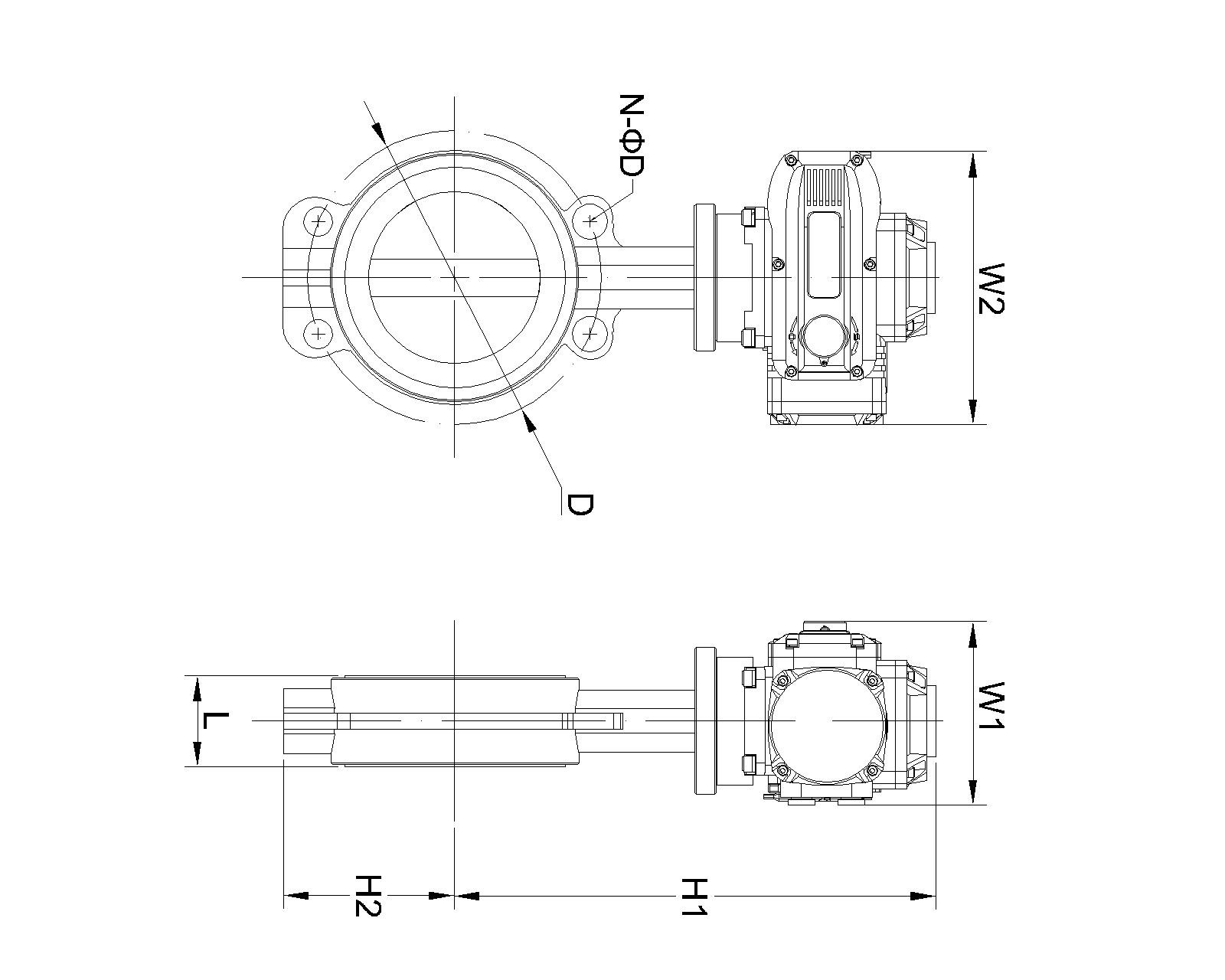

通徑 DN(mm)	L	D	N-φD	H2	H1	W2	W1
40	33	125	4-Φ18	48	276	217	150
50	42.6	125	4-Φ18	70	398	217	150
65	45.6	145	4-φ18	76	375	217	150
80	45.6	160	8-φ18	89	381	217	150
100	51.6	180	4-φ22	104	414	217	150
125	55.6	210	4-φ22	120	429	217	150
150	55.6	240	4-φ23	139	465	217	150
200	59.6	295	4-φ23	175	536	268	180
250	67.6	355	4-φ28	203	562	268	180
300	77.6	410	4-φ28	242	561	268	180
350	77	470	4-φ28	277.5	562	268	180
400	86.5	525	4-φ30	309	613	354	273
450	105.6	585	4-φ30	337	633	354	273
500	131.8	650	4-φ33	361	693	354	273

2.對夾式蝶閥適用法蘭

規格	D	D1	D2	D3	D4	n-Φ	H	f	D5
50	165	125	59	52	52	4-Φ 18	20	3	62
65	185	145	122	75	67	4-Φ 18	20	3	78
80	200	160	133	91	82	8-Φ 18	20	3	91
100	220	180	158	110	102	8-Φ 18	22	3	116
125	250	210	184	135	127	8-Φ 18	22	3	142
150	285	240	212	161	152	8-Φ 22	24	3	170
200	340	295	268	221	208	12-Φ 22	26	3	221
250	405	355	320	275	255	12-Φ 26	29	3	275
300	460	410	370	327	308	12-Φ 26	32	4	326
350	520	470	430	379	355	16-Φ 26	34	4	358
400	580	525	482	429	405	16-Φ 30	36	4	409
450	640	585	532	481	455	20-Φ 30	38	4	460
500	715	650	585	532	505	20-Φ 33	42	4	511
600	840	770	685	633	605	20-Φ 36	44	5	613

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應 全開，全閉位置的無源觸點信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
