所屬類別：電動蝶閥

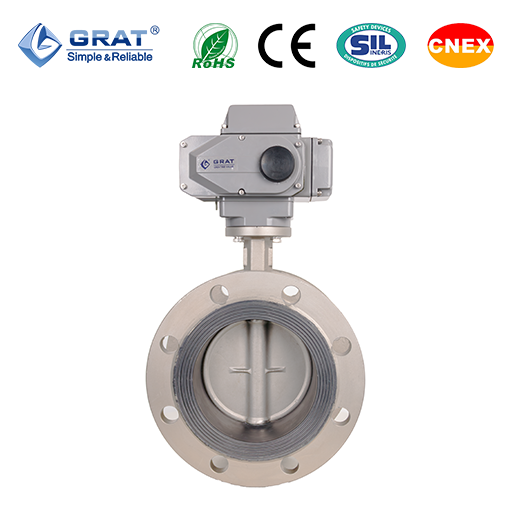

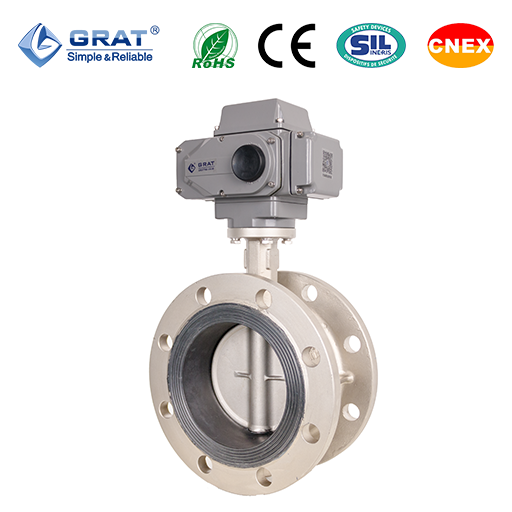

產品名稱：法蘭式電動蝶閥
產品簡介：

法蘭式電動蝶閥采用無銷釘結構，有效避免長期運行銷釘脫落。

適用介質：水、油品等液態介質。產品廣泛應用于各種工業介質的溫度、壓力、流量調節和切斷。

廣泛應用于石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、城市給排水、冶煉能源等系統中，非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流裝置使用。

DDS開關調試專利技術：旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！從原來5步調試到DDS技術的1步到位！我們懂你的煩惱簡單的一步調試，只需要一個內六角扳手按照你預設的角度輕松旋轉刻度盤上的調試螺釘?shù)竭_(dá)位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6
	PPD專利定位技術：定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8
超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！電動執行器10萬次壽命檢測報告（如右圖）

    ★結構簡單、緊湊，90°回轉開啟迅速。
    ★壓差小，流通能力大
    ★操作扭矩小，省力輕巧。
    ★流量特性等百分比特性，可用于調節或開關式控制。
    ★具有非常顯著的經濟性，尤其是較大口徑的蝶閥。（中、低壓力場合首選蝶閥）
    ★優越的經濟性能使得蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、船舶、城市給排水、電力等行業的工業自動控制系統中。

公稱通徑	DN50～DN1200
工作電源	AC220V，AC380V DC24V
介質溫度	-20~120℃
環境溫度	-30℃－60℃
公稱壓力	0.1～1.6MPa
動作時間	15S/30S/60S
適用介質	水，油品，氣體、腐蝕性介質等
控制方式	調節或開關控制
輸入信號	4-20mA/0-5V~10V(備選）
輸出信號	4-20mA/0-5V~10V(備選）
連接方式	法蘭式
密封形式	軟密封
試驗壓力	殼體實驗	1.76MPa
	密封試驗	2.4MPa
閥體材質	WCB、QT450-10、HT200、HT250、SUS304、SUS316
閥板材質	WCB、QT450-10、HT200、HT250、SUS304、SUS316
轉軸材質	2Cr13
密封圈材質	丁腈耐油橡膠、EPDM、PTFE、PPL等
閥桿密封	NBR、HNBR
填料材質	柔性石墨
防護等級	IP67
制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

中線蝶閥Cv值

規格 Size	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
規格 Size	inch	2"	2.5"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"	48"
90°開啟時CV Full 90°Open		135	220	302	600	1022	1579	3136	5340	8250	11917	16388	21705	27908	43116	49500	68250	86375	119750	187300

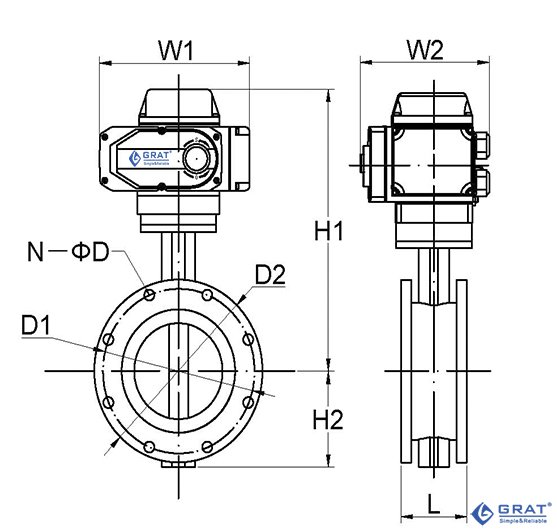

1.法蘭式電動蝶閥安裝尺寸圖表

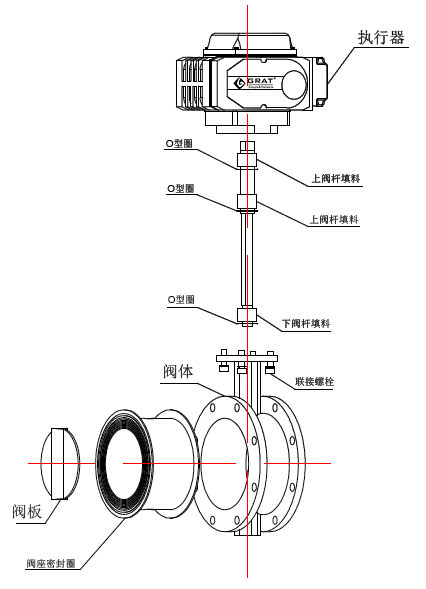

法蘭式電動蝶閥結構特點圖

設計標準：GB/T12237-2007
法蘭標準：GB/T9113-2010 國標單位：（mm）

通徑 DN(mm)	D1	D2	N-ΦD	L	H2	H1	W1	W2
50	125	165	4-Φ18	108	70	288	196	145
65	145	185	4-Φ18	112	76	301	196	145
80	160	200	4-Φ18	114	89	313	196	145
100	180	220	8-Φ18	127	104	328	196	145
125	210	250	8-Φ18	140	120	348	196	145
150	240	285	8-Φ23	140	132	368	196	145
200	295	340	8-Φ23	152	167	435	255	182
250	350	35	12-Φ23	165	202	474	255	182
300	400	445	12-Φ23	178	239	502	255	182
350	460	505	16-Φ23	190	265	537	255	182
400	515	565	16-Φ28	216	308	640	354	273
450	565	615	20-Φ28	222	341	662	354	273
500	620	670	20-Φ28	229	381	700	354	273
600	725	780	20-Φ31	267	476	803	354	273
700	840	895	24-Φ34	292	520	866	354	273
800	950	1015	24-Φ37	318	591	949	354	273

注：更大尺寸要求可聯系我們根據要求定制。

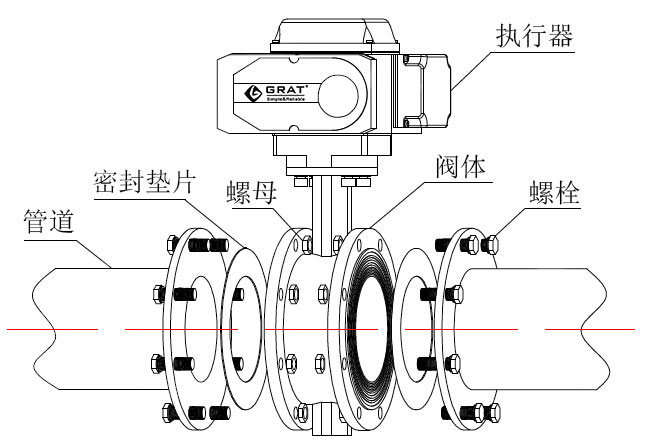

2、法蘭式電動蝶閥與管道連接示意圖

3.電動蝶閥安裝步驟說明書

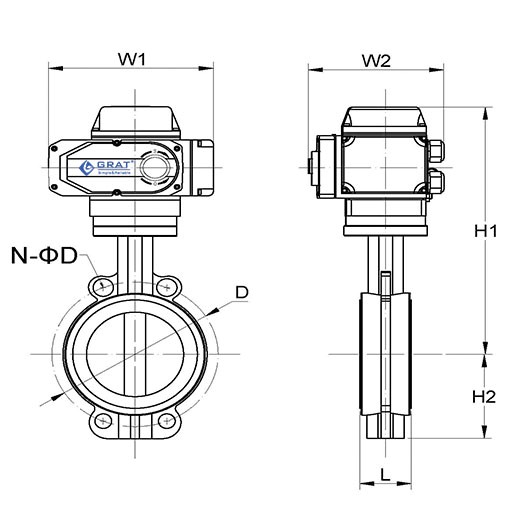

4.對夾式蝶閥適用法蘭


通徑 DN(mm)	L	D	N-φD	H2	H1	W1	W2
40	33	125	4-Φ18	48	210	138	76
50	42.6	125	4-Φ18	70	314	160	137
65	45.6	145	4-φ18	76	327	160	137
80	45.6	160	8-φ18	89	333	160	137
100	51.6	180	4-φ22	104	385	196	145
125	55.6	210	4-φ22	120	400	196	145
150	55.6	240	4-φ23	139	442	255	182
200	59.6	295	4-φ23	175	480	255	182
250	67.6	355	4-φ28	203	522	255	182
300	77.6	410	4-φ28	242	537	255	182
350	77	470	4-φ28	277.5	555	354	273
400	86.5	525	4-φ30	309	590	354	273
450	105.6	585	4-φ30	337	610	354	273
500	131.8	650	4-φ33	361	670	354	273
600	152	770	4-φ36	459	1110	520	470
700	163	840	4-φ36	527	1180	520	470
800	188	950	4-φ39	594	1220	520	470

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
