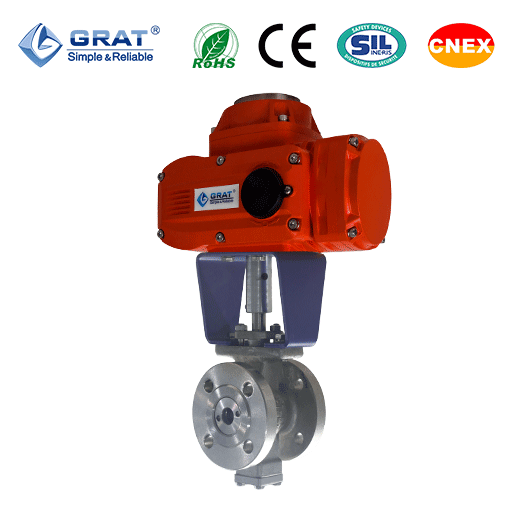

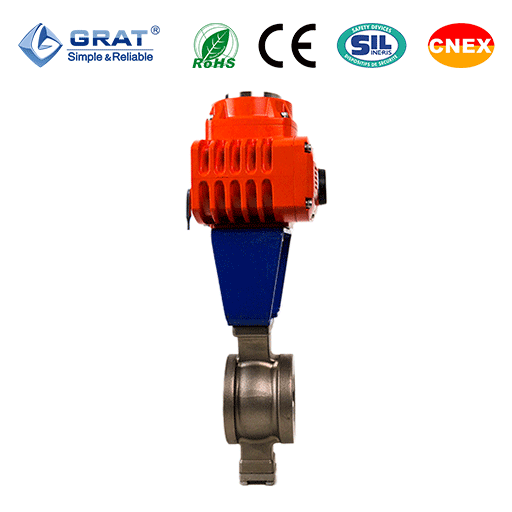

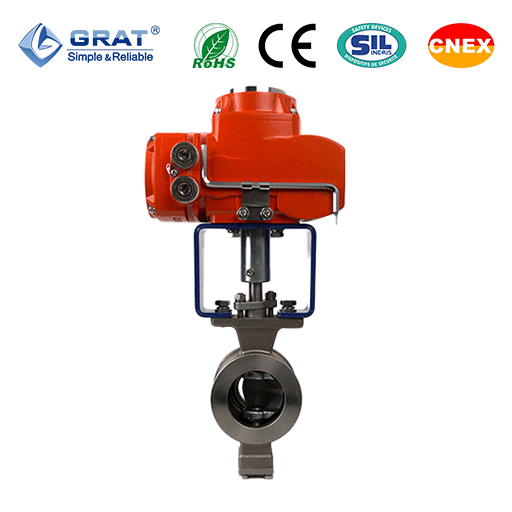

電動防爆V型硬密封調節閥

所屬類別：電動調節閥
產品名稱：電動防爆V型硬密封調節閥
產品簡介：
電動防爆V型硬密封調節閥具有卓越的調節性能特別適用于(礦漿、紙漿)高溫蒸汽調節等各種工業領域的高精度調節環節。實現管道中介質流量調節。

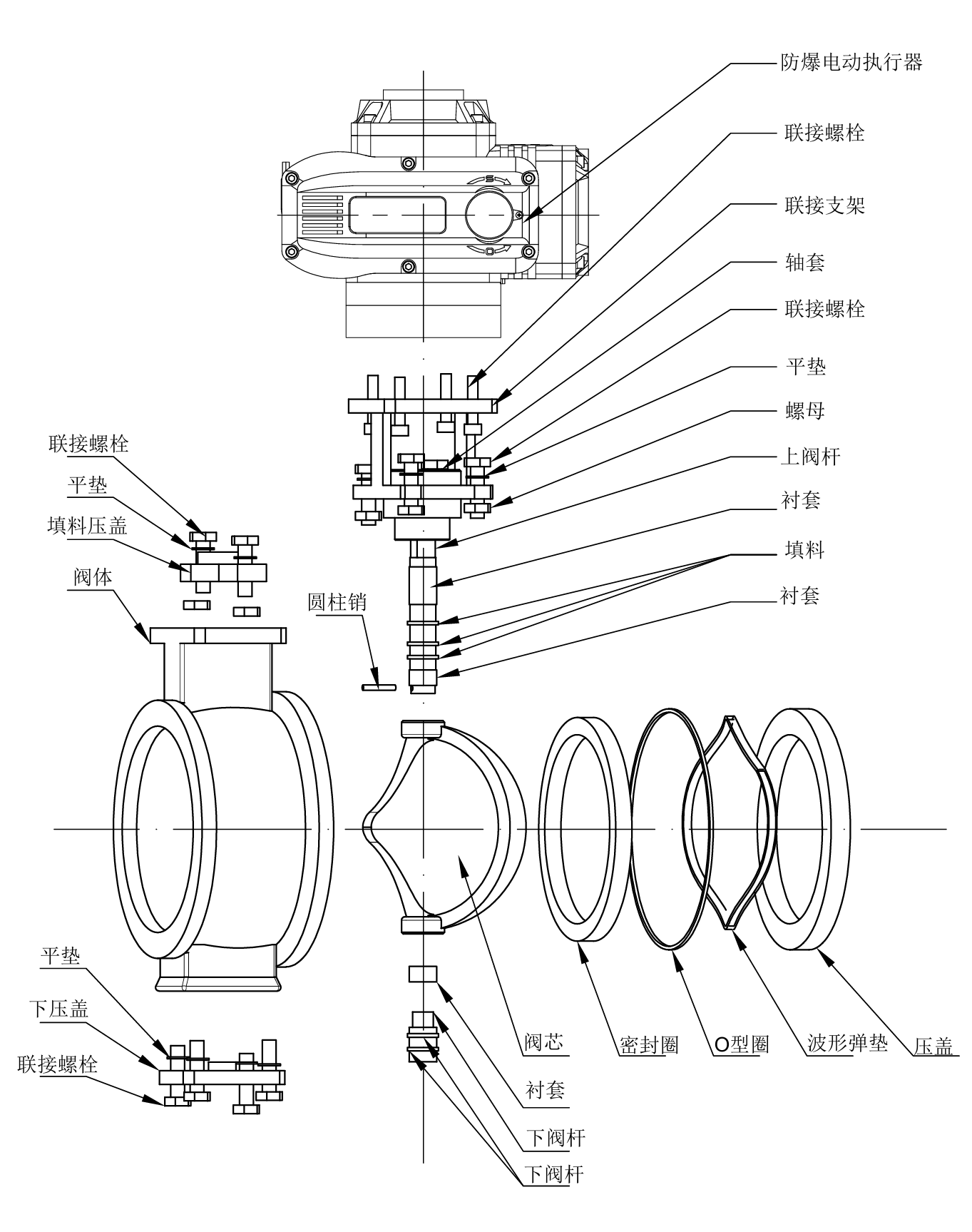

①閥座與閥芯之間形成的剪刀口，能夠輕松切斷管道內的各種雜質，有效保證管路的暢通。
②高性能硬密封采用司泰來堆焊合金密封圈，耐高溫可達350℃
③固定式球閥的閥桿球芯一體，有效解決機械回差問題，回轉誤差≤0.5%。
④獨特的長閥桿閥體結構，有效增加執行機構與高溫介質距離，散熱性能更好。

公稱通徑		DN50～DN1200
工作電源		AC110V,AC220V，AC380V，DC24V
公稱壓力		0.6/1.0/1.6/2.5/4.0MPa
控制方式		調節或開關控制
氣動作用方式		單作用(帶彈簧復位)或雙作用
連接方式		對夾式/法蘭式(備選)
密封形式		金屬硬密封
試驗壓力	密封	0．66	1．1	1．76	2．2	2．75	4．4	5．5
	殼體	0．9	1．5	2．4	3．0	3．75	6．0	7．5
適用溫度		≤540℃
適用介質		水、油、氣及各種高溫或含雜質的介質
閥體材質		碳鋼、CF8不銹鋼、CF8M不銹鋼、CF3M不銹鋼
閥板材質		碳鋼、CF8不銹鋼、CF8M不銹鋼、CF3M不銹鋼
密封圈材質		各種不銹鋼復合體
填料材質		柔性石墨
防護等級		IP67
設計與制造標準		GB/T 12238-2008、API 609
檢查與實驗標準		GB/T 13927-2008、API 598
法蘭連接標準		GB/T 9124.1-2019 GB/T 9124.2-2019 、ASME B16.50及ASME B16.47

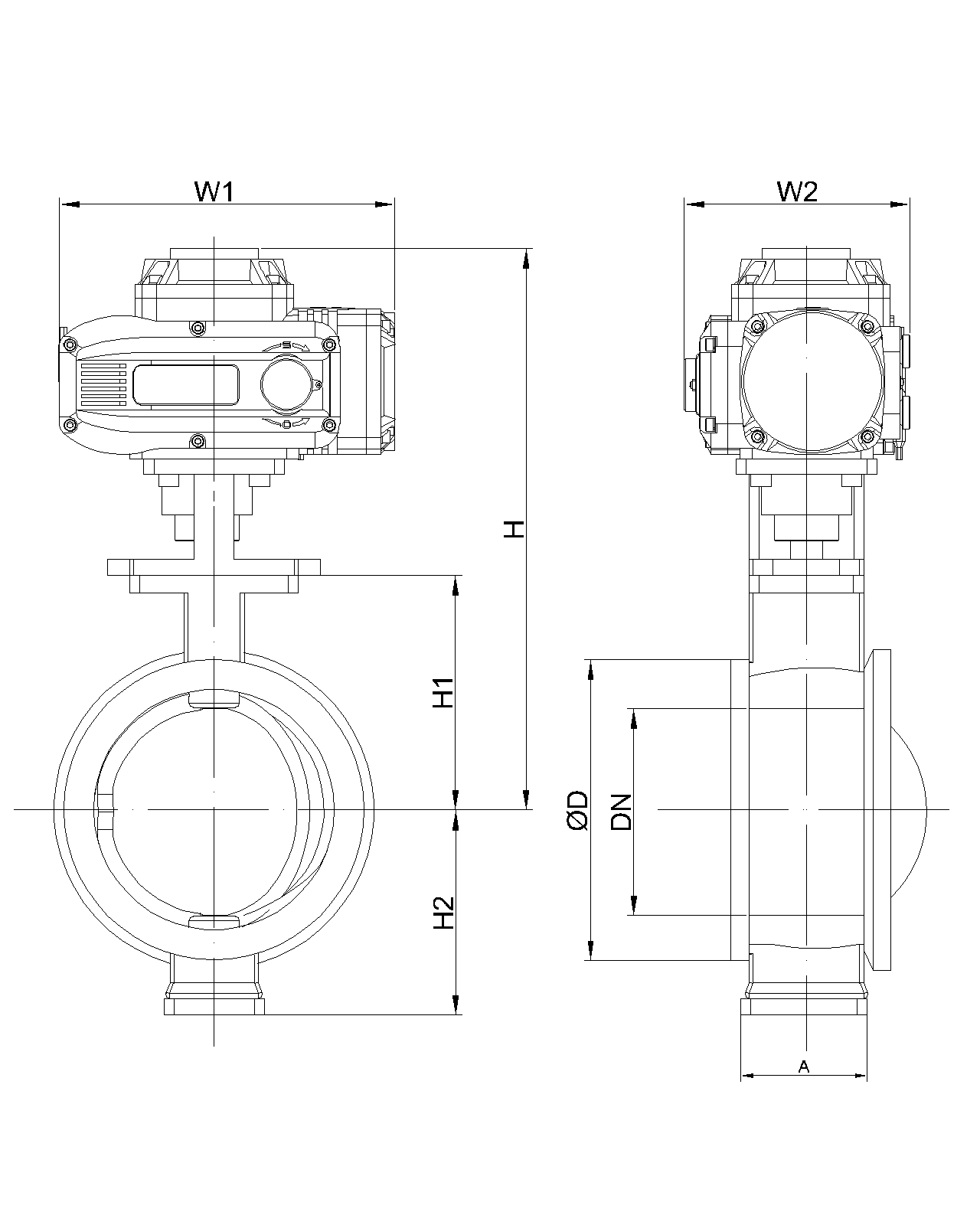

1、對夾式電動防爆V型硬密封調節閥（球閥）安裝尺寸圖表


通徑DN(mm)	直徑英寸	A	φD	H1	H2	H	W1	W2
15	1/2"	62	54	74	75	420	217	150
20	3/4"	62	54	74	75	420	217	150
25	1"	62	54	74	75	420	217	150
32	1 1/4"	62	78	80	75	430	217	150
40	1 1/2"	62	82	85	75	435	217	150
50	2"	75	100	87	95	459	217	150
65	2 1/2"	80	120	105	115	489	217	150
80	3"	100	131	115	125	544	268	180
100	4"	115	158	125	125	454	268	180
125	5"	130	180	140	155	594	268	180
150	6"	160	216	153	165	624	268	180
200	8"	200	260	200	195	704	268	180
250	10"	240	325	225	225	754	268	180

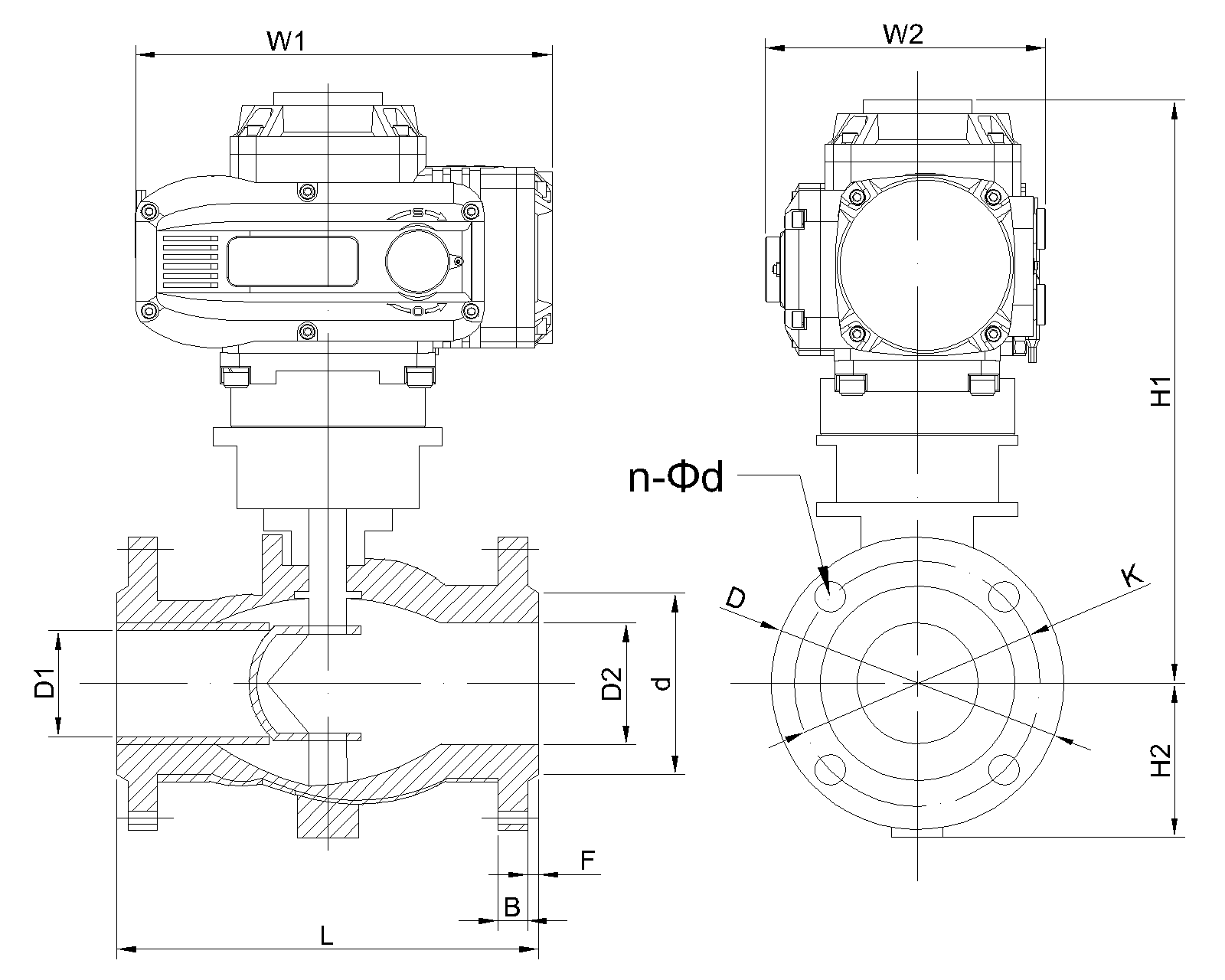

2.法蘭式硬密封電動防爆調節閥（蝶閥）連接安裝尺寸


通徑DN(mm)	直徑英寸	D1	D2	d	K	D	n-φd	B	F	L	H1	H2	W1	W2
15	1/2"	15	28	45	65	95	4-Φ14	14	2	102	320	55	217	150
20	3/4"	15	28	55	75	105	4-Φ14	14	2	102	330	60	217	150
25	1"	20	40	66	85	115	4-Φ14	14	2	102	340	65	217	150
32	1 1/4"	25	46	78	100	135	4-Φ18	16	2	114	350	75	217	150
40	1 1/2"	32	54	85	110	145	4-Φ18	16	2	114	360	80	217	150
50	2"	40	65	100	125	160	4-Φ18	16	2	124	369	85	217	150
65	2 1/2"	50	80	120	145	180	4-Φ18	18	2	145	379	100	217	150
80	3"	65	100	135	160	195	8-Φ18	20	2	165	390	105	268	180
100	4"	80	110	155	180	215	8-Φ18	20	2	194	450	115	268	180
125	5"	100	135	185	210	245	8-Φ18	22	3	210	454	130	268	180
150	6"	125	165	210	240	280	8-Φ23	24	3	229	474	150	268	180
200	8"	160	205	265	295	335	12-Φ23	26	3	243	504	175	268	180
250	10"	210	260	320	355	405	12-Φ26	30	3	297	544	220	268	180
300	12"	250	322	375	410	460	12-Φ26	30	3	340	624	250	268	180

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應 全開，全閉位置的無源觸點信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
