所屬類別：電動執行器

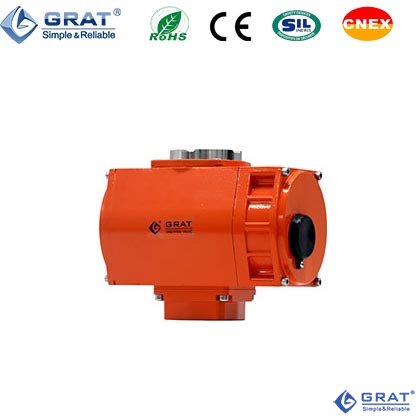

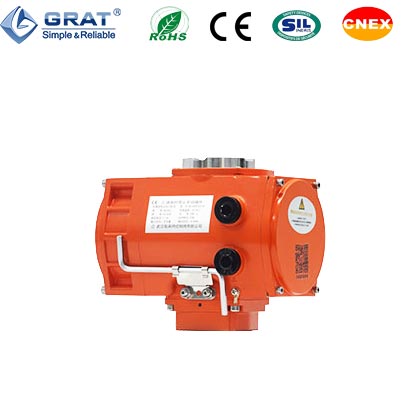

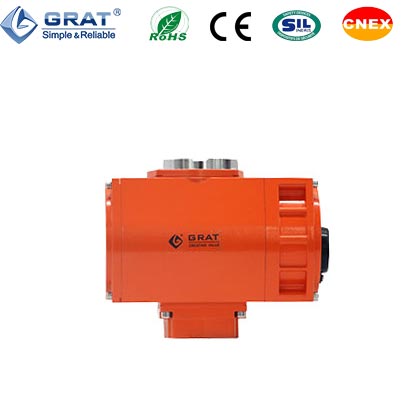

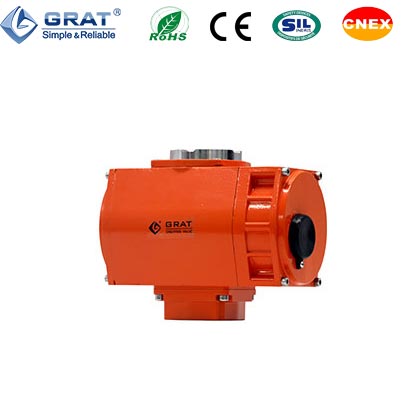

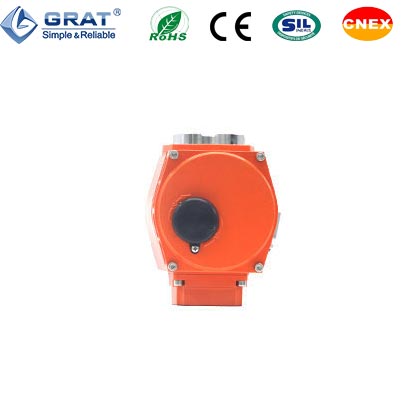

產品名稱：防爆電動執行器(多回轉防爆電動執行機構)
型號：多回轉
產品簡介 :

多回轉防爆電動執行機構是最新開發的精小型多回轉防爆型電動執行機構產品防爆等級達到ExdⅡBT4要求整機外殼防護IP68最大回轉圈數可達25圈。同時具備多種電源設計可滿足用戶開關型、調節型、反饋型。一體式等多功能選擇。產品外觀精致獨特、體積小、重量輕性能穩定可靠是中小口徑的閘閥、截止閥、隔膜閥、旋塞閥等電動配套的理想選擇。

設計特點：

采用筒體式單腔設計將所有電氣、機械部件全部封藏于堅固殼體之內有效隔離引燃源

采用優質鋁合金外殼強度高瞬間抗爆壓力1.6MPa耐壓、耐熱、耐寒性好

各防爆面采用圓形止口間隙配合CNC精密加工隔爆性能穩定可靠

各防爆面同時配用"o”型圈密封防護等級IP68

輸出級采用0-360蝸輪可實現0-24圈回轉

全系配S05211安裝盤與閥門配合方便簡潔

多種電源兼容設計可滿足用戶各種需求

采用功能性模塊化設計靈活組態方使用戶功能選用
IP68防護等級

防爆等級:

MA防爆系列產品的防爆等級為: Ex db ⅡC T6 Gb

Ex:中國及國際電工委員會的防爆標志，表明電氣設備符合GB3836和IEC60079中所列的一個或多個防爆型式

db:防爆類型指代防爆方式為“隔爆型

ⅡC:Ⅰ類外的其他爆炸性氣體環境用電氣設備，即工廠用電氣設備

注：ⅡB的設備可以用于ⅡA設備的使用條件，同樣，ⅡC的設備可以用于ⅡA和ⅡB設備的使用條件，因此，防爆級別ⅡC＞ⅡB＞ⅡA

T6:溫度組別表示允許執行機構最高表面溫度為85℃
Gb級(EPL Gb)：爆炸性氣體環境用設備，具有“高”的保護級別，在正常運行或預期故障條件下不是點燃源。

在GB3836.1-2021附錄B中詳細列出了可燃性氣體蒸汽的級別及溫度組別用戶在選型或使用時可以自行查閱

【特別提示】產品使用場所周圍的爆炸性介質的種類和組別必須與本產品所允許選用的介質及組別相一致

否則在本產品非適用環境下不能起到防爆功效

MA系列電子是一體化電動執行器輸出力矩為50N·m--2500N·m，適配各種旋轉類閥門（如：球閥，蝶閥）和風門擋板，液體耦合器等旋轉類機械定位轉動的開關及調節控制。

電動執行機構標準型號及規格：

型號		Exm05	Exm10	Exm20
電源		AC110/220/380	AC110/220v380	AC110/220/380
電機功率		25W	70W	140W
額定電流		2.12/0.10A	8.0/0.29A	1.75/0.48A
電機壽命	AC220/380V	S2工作制，壽命≥10萬小時
	DC24V	壽命600小時，極限2000小時
標準輸出		50Nm 5r/min	100Nm 5r/min	200Nm 5.6r/min
備選輸出		80Nm 5r/min	--	100Nm 11.2r/min
回轉圈數		25圈	25圈	25圈
整機重量		8	13	25
回差		小于0.3%
死區		0.4%～1.5%可調
尼爾特性		0次
機構重復性誤差		0%
絕緣電阻		100MΩ/500VDC
耐壓等級		1500VAC 1分鐘
防護等級		IP68
安裝方位		360°可調
電氣接口		2-M20x1.5防爆堵頭使用時用戶根據選用電纜加裝相應的防爆電纜接頭
環境溫度		-30℃~+60℃
選裝功能		◆除濕加熱器 ◆無源觸電開關 ◆過力矩保護 ◆現場保護單元

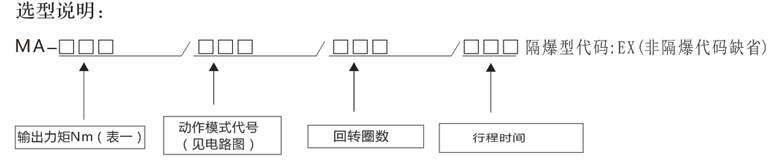

★選型舉例：

MA-50/PIU/3R/45S 表示:輸出力矩為50N·M，開關動作模式輸出0~1KΩ信號。帶力矩限制裝置。多回轉圈數為3圈。轉一圈行程時間為45秒。

多回轉防爆電動執行機構安裝尺寸圖：

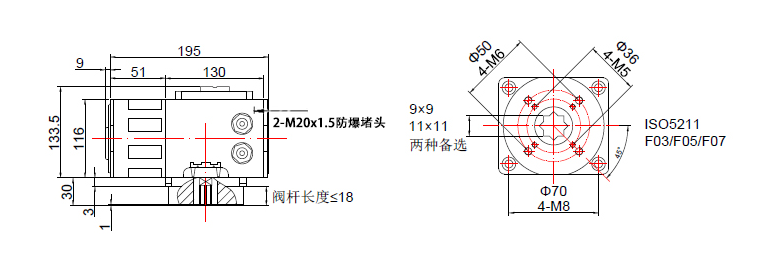

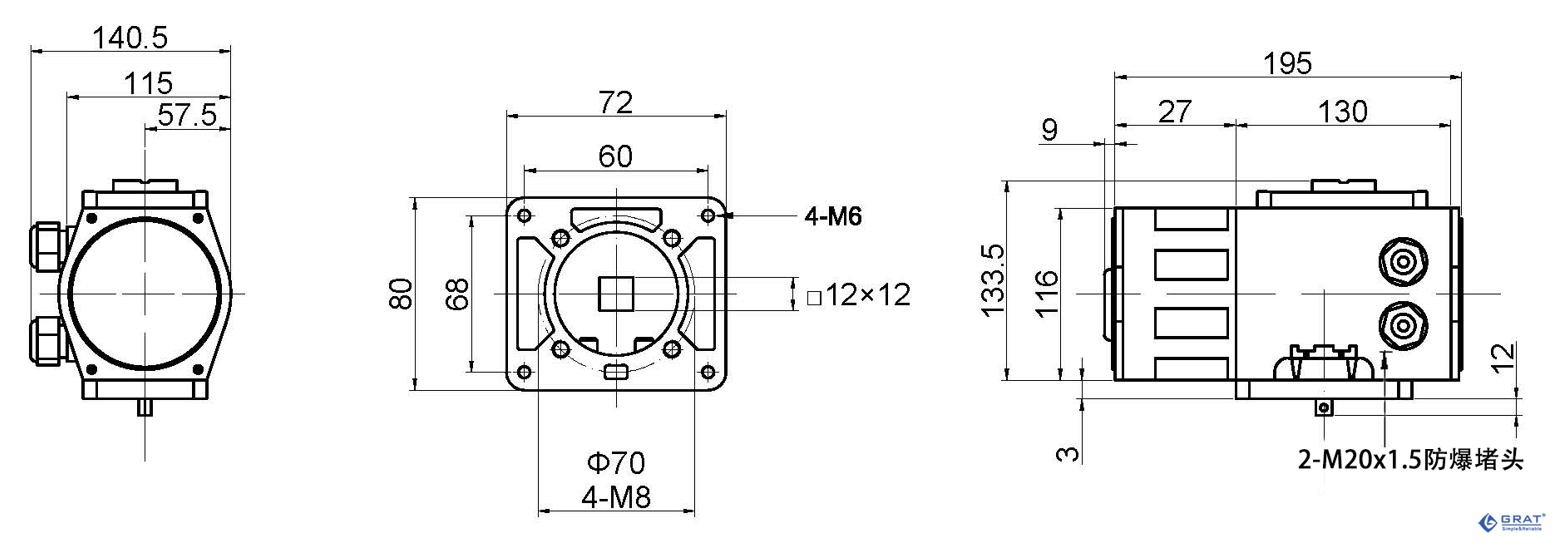

標準型-50NM：

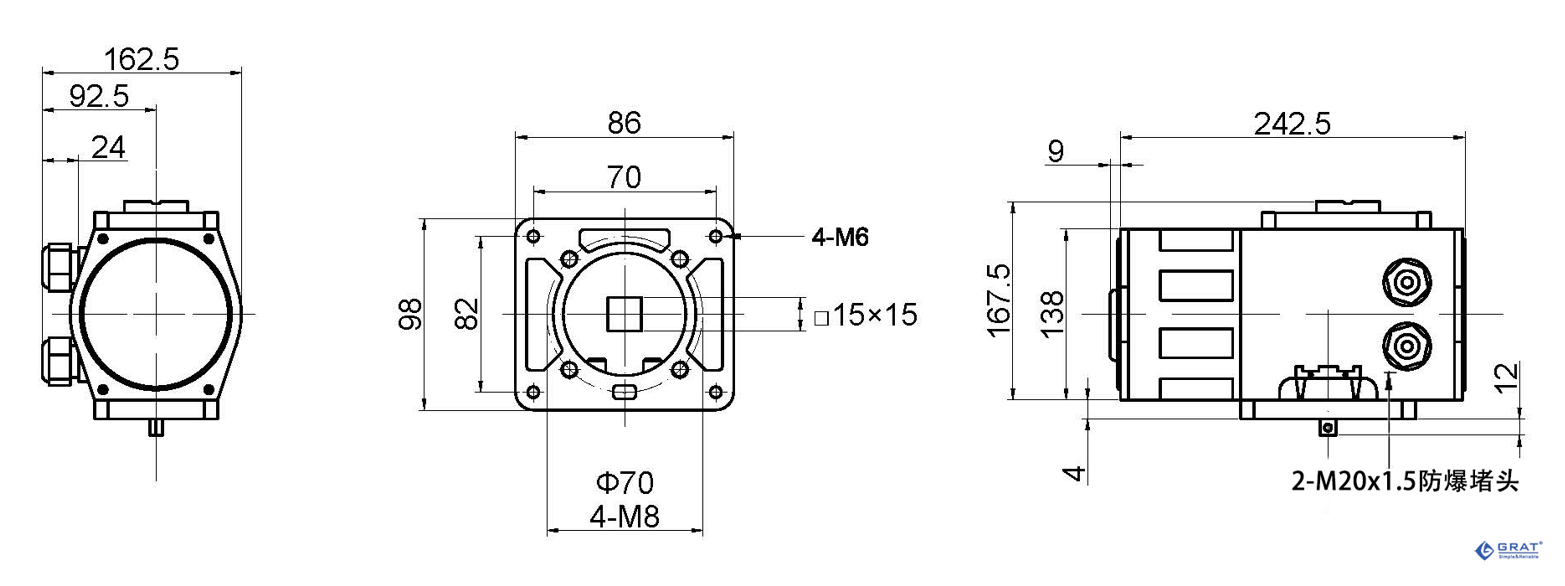

標準型－100/200NM：

直裝型-50NM:

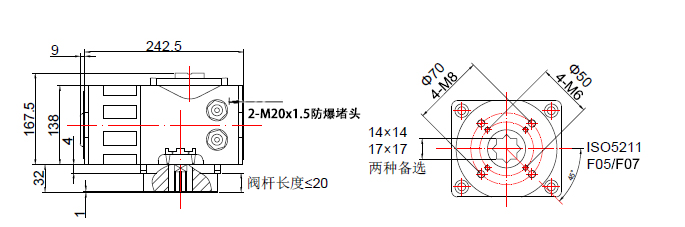

直裝型-100/200NM:

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應全開，全閉位置的無源觸點信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
