電動防爆V型軟密封調節閥

所屬類別：電動調節閥

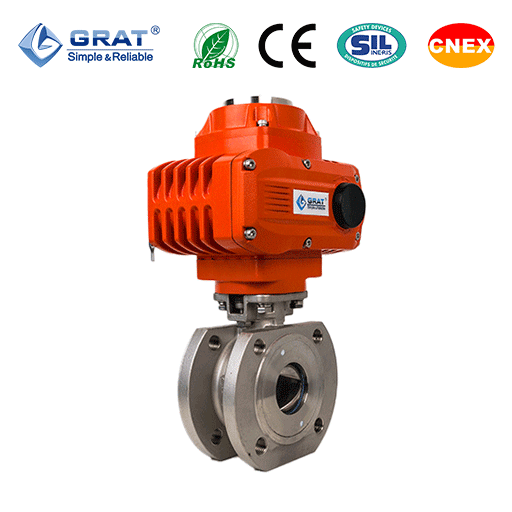

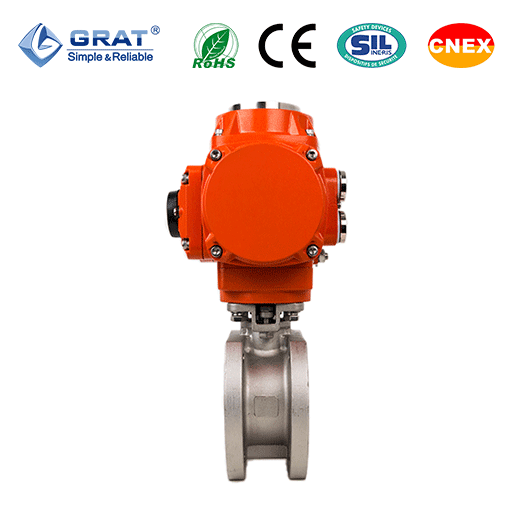

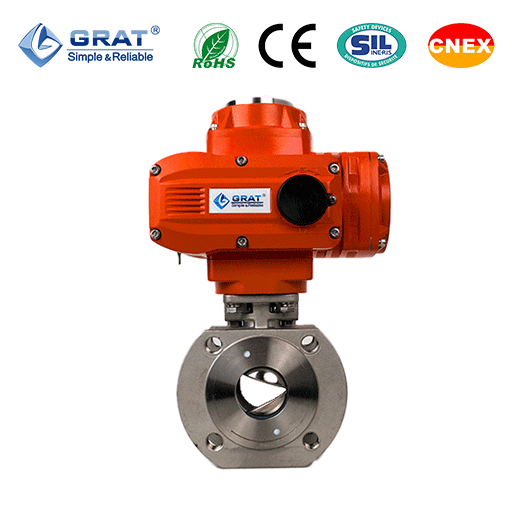

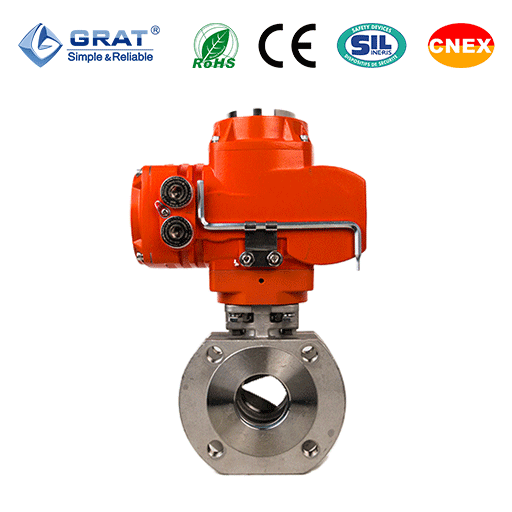

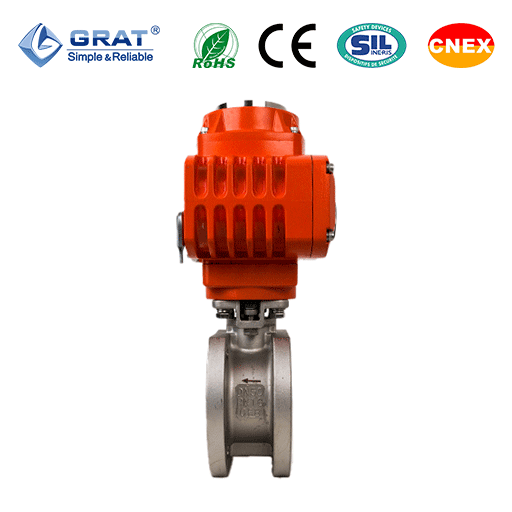

產品名稱：電動防爆V型軟密封調節閥
產品簡介：

    電動防爆V型軟密封調節閥卓越的調節性能，使產品廣泛應用于石油化工、精細化工、造紙、冶金、鍋爐給水等各種工業領域的高精度調節環節。
    電動防爆V型軟密封調節閥廣泛應用于各種中低壓，常溫介質的流量調節/壓力調節/溫度調節/比例式調節等工業自控調節和切斷。附帶斷電后手動操作功能。


采用超短法蘭距結構，閥座與端
面法蘭距離近，物料滯留少，密
封性能優越。和普通電動球閥相
比重量大大降低，約為普通電動
球閥的50%。結構緊湊、體積小。

閥芯確定了閥門的特性，特有的
V型閥芯結構改善了傳統球閥的
控制穩定性問題。使流量通過球
型閥芯V型開口之間的開度得到
精密控制。
閥座與閥芯之間形成的V型切口，
能夠輕松切斷管道內的各種雜質，
有效保證管路的暢通。

V型口角度可定制，滿足更精
確的截流特性和控制功能。




1.  重量輕，由于采用整體式結構閥體，實現了超短法蘭距，整體重量大大降低，約為同類型球閥的50%。

2.  閥座與閥芯之間形成的剪刀口，能夠輕松切斷管道內的各種雜質，有效保證管路的暢通。

3.  特有的V型閥芯結構解決了傳統球閥控制穩定性的問題。為了流量調節的穩定性，等百分比特性可以使控制對象和閥門開度相比呈線性。當閥門開始打開時，流量呈增加。閥芯確定了閥門的特性，有不同的形狀開口的閥芯，因為同種口徑的閥門可以有不同的CV值和流量特性。

4.  雙面球形密封，提高密封強度，有效控制了調節閥的泄漏量，達到零泄漏，密封等級IV級。


  1.電動防爆V型軟密封調節閥閥體主要技術參數及指標


公稱通徑

DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

100%開度時流量系數Cv值（參考）

O形

24

44

84

122

198

320

443

595

1096

1692

2602

4212

矩形

8.7

13.4

20

32.6

44.3

70

114

134

186

270

462

688

V形

7.5

11

17

28

38

60

98

116

155

233

397

595

流量特性

J矩形：近似直線；V形（對數）等百分比；O形：快開

公稱壓力

16（1.6MPa）、40（4.0MPa）、64（6.4MPa）

可調比

50:1 100:1 300:1

法蘭標準

JB/T79-2015、JB/T74-2015

閥體材質

鑄鋼（ZG230-450）、不銹鋼（ZG1Cr18Ni9Ti、316、316L）、鈦合金

球芯材質

不銹鋼（ZG1Cr18Ni9Ti、316、316L、A105）、鈦合金等

閥桿材質

不銹鋼（ZG1Cr18Ni9Ti、316、316L）

填料材質

聚四氟乙烯、柔性石墨

密封形式

軟密封

硬密封

介質溫度

≤220℃

≤450℃

閥座材質

聚四氟乙烯

碳纖維強化聚四氟乙烯

不銹鋼或不銹鋼+STL

泄漏率

Ⅵ級

V級

公稱通徑

DN15-DN350（更大口徑敬請聯系我公司索取詳細資料）

公稱壓力

PN1.6MPa～PN6.4MPa

連接方式

法蘭連接，對夾式連接

動作時間

15秒、30秒（可選）（0-90°）

工作電源

AC110V,  AC220V，AC380V，DC24V

控制方式

調節或開關控制

環境溫度

≤60℃

適用介質

食品、潤滑脂、纖維狀流體、水、油品、氣體

死 區

0.3%-3.0%可調


電動V型調節閥球流道的幾種典型截面形狀及流量特性示意圖


   1、電動防爆V型軟密封調節閥(超短法蘭)外形圖和連接尺寸：


   2、電動防爆V型軟密封調節閥(超短法蘭)國標安裝尺寸
   設計標準：GB/T12237-2007
   法蘭標準：GB/T9113-2010                   國標單位：（mm）

 通徑DN
    mm  in

d

D1

K

D

n-Md

f

L

H1

W1

W2

DN15

1/2〃

15

45

65

95

4-M12

2

35

240

217

150

DN20

3/4〃

19

55

75

105

4-M12

2

38

246

217

150

DN25

1〃

25

65

85

115

4-M12

2

50

253

217

150

DN32

1-1/4〃

28

76

100

140

4-M12

2

50

260

217

150

DN40

1-1/2〃

38

83

110

148

4-M16

3

67

270

217

150

DN50

2〃

49

102

125

156

4-M16

3

72

279

217

150

DN65

2-1/2〃

64

120

145

185

4-M16

3

94

325

217

150

DN80

3〃

73

143

160

200

8-M16

3

120

336

268

180

DN100

4〃

90

168

180

220

8-M16

3

141

346

268

180

DN125

5〃

110

185

210

245

8-M16

3

165

421

268

180

DN150

6〃

145

208

240

277

8-M20

3

225

446

268

180

DN200

8〃

195

265

395

335

12-M20

3

275

536

268

180

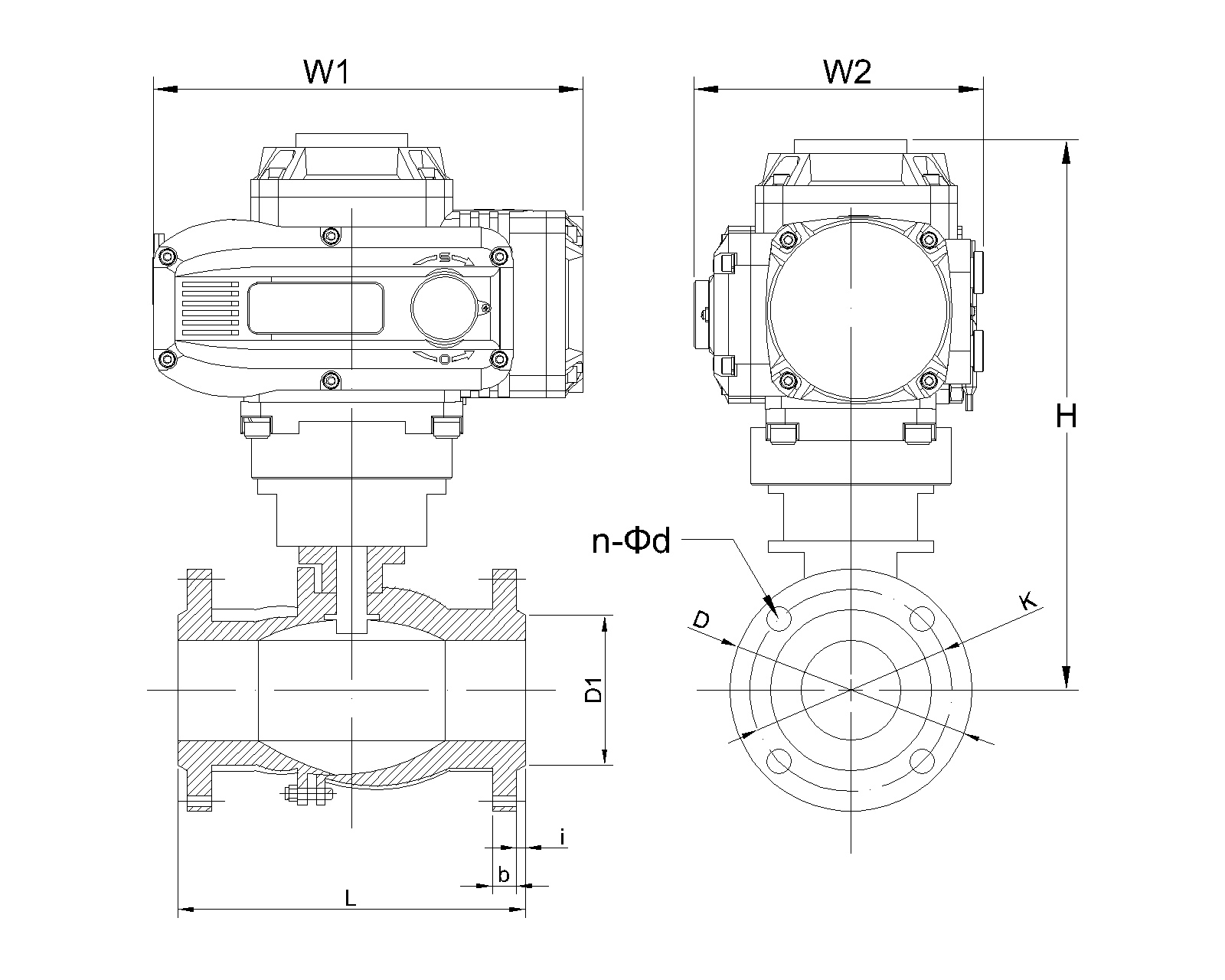

    3、電動防爆V型軟密封調節閥(長法蘭)外形圖和連接尺寸


    4、電動V型調節閥(長法蘭)國標安裝尺寸
    設計標準：GB/T12237-2007
    法蘭標準：HG/T20592                    單位：（mm）

通徑（DN）

L

D

K

D1

n-Φd

b

i

H

W1

W2

mm

in

15

1/2″

130

95

65

45

4-Φ14

14

2

239

217

150

20

3/4″

130

105

75

55

4-Φ14

16

2

241

217

150

25

1″

142

113

85

65

4-Φ14

18

2

249

217

150

32

1-1/4″

165

140

100

78

4-Φ18

18

2

263

217

150

40

1-1/2″

165

150

110

85

4-Φ18

18

2

264

217

150

50

2″

203

165

125

100

4-Φ18

20

2

277

217

150

65

2-1/2″

222

185

145

120

8-Φ18

20

2

323

217

150

80

3″

241

200

160

135

8-Φ18

21

2

344

268

180

100

4″

305

220

180

155

8-Φ18

22

2

363

268

180

125

5″

356

250

210

184

8-Φ18

22

3

416

268

180

150

6″

394

285

240

210

8-Φ23

24

3

426

268

180

200

8″

457

340

295

265

12-Φ23

26

3

491

268

180





   5、電動球閥安裝步驟說明書http://www.tame90276.cn/download2/949.html

控制電路型號代碼電路圖視頻地址
開關動作模式：通過交流開
關量實現開啟，關閉操作，
并輸出一組只是全開，全閉
的有源位置信號。
 S


點擊查看
開關動作模式：輸出無源觸
點信號。
結構：帶兩個中間位置開關。
 MS


點擊查看
開關動作模式：輸出
0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位
器。
 PIU


點擊查看
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中
間位置控制功能。
結構：帶電位器和中間位置
開關。
 SP


點擊查看
開關動作模式：輸出4～
20mA閥位反饋信號。
結構：帶1KΩ電位器和R/I變
換器。
 CPT


點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。
結構：帶1kΩ電位器和控制
模塊（伺服放大器）。		 PCUPCU.png點擊查看
通過外部直流電源向電路輸
出直流開關量控制開啟，
關閉程序，并輸出一組對應
全開，全閉位置的無源觸點
信號。		 GG.png點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。PCU-DC24
通過外部三相電源倒相電路
輸出三相交流開關量控制開
啟，關閉操作并輸出一組對
應全開，全閉位置的無源觸
點信號。		 HH.png點擊查看

數字模塊-DC-電路圖 DC
數字模塊-AC-電路圖 AC
