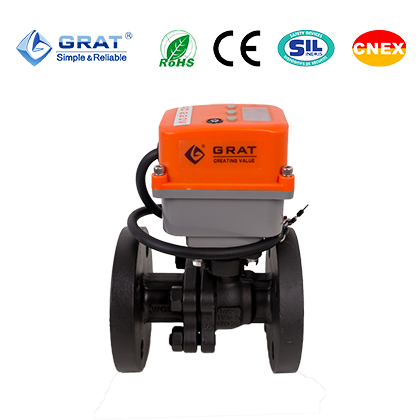

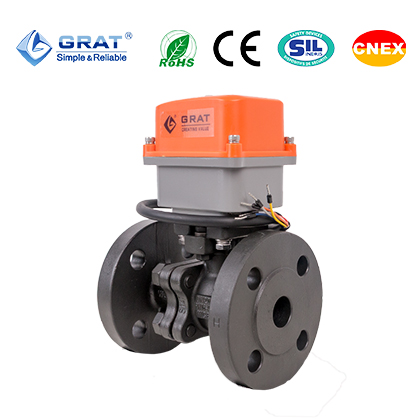

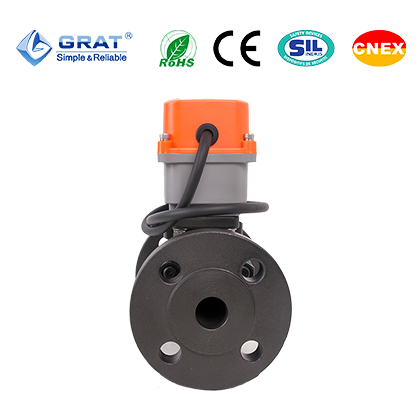

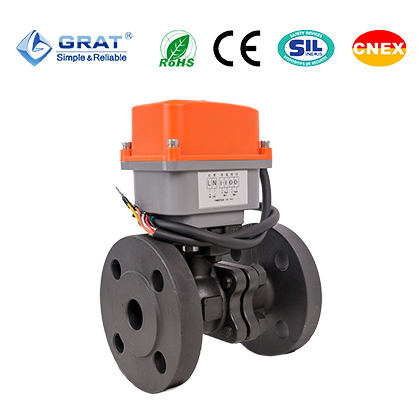

物聯網電動法蘭球閥

法蘭式球閥是轉角為0-90°的旋轉類球閥，具有密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。電動球閥分開關式和調節式兩種型號。通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

物聯網微型電動法蘭式球閥的工作原理是：物聯網微型電動執行器驅動閥桿帶動一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉；電動球閥旋轉0-90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

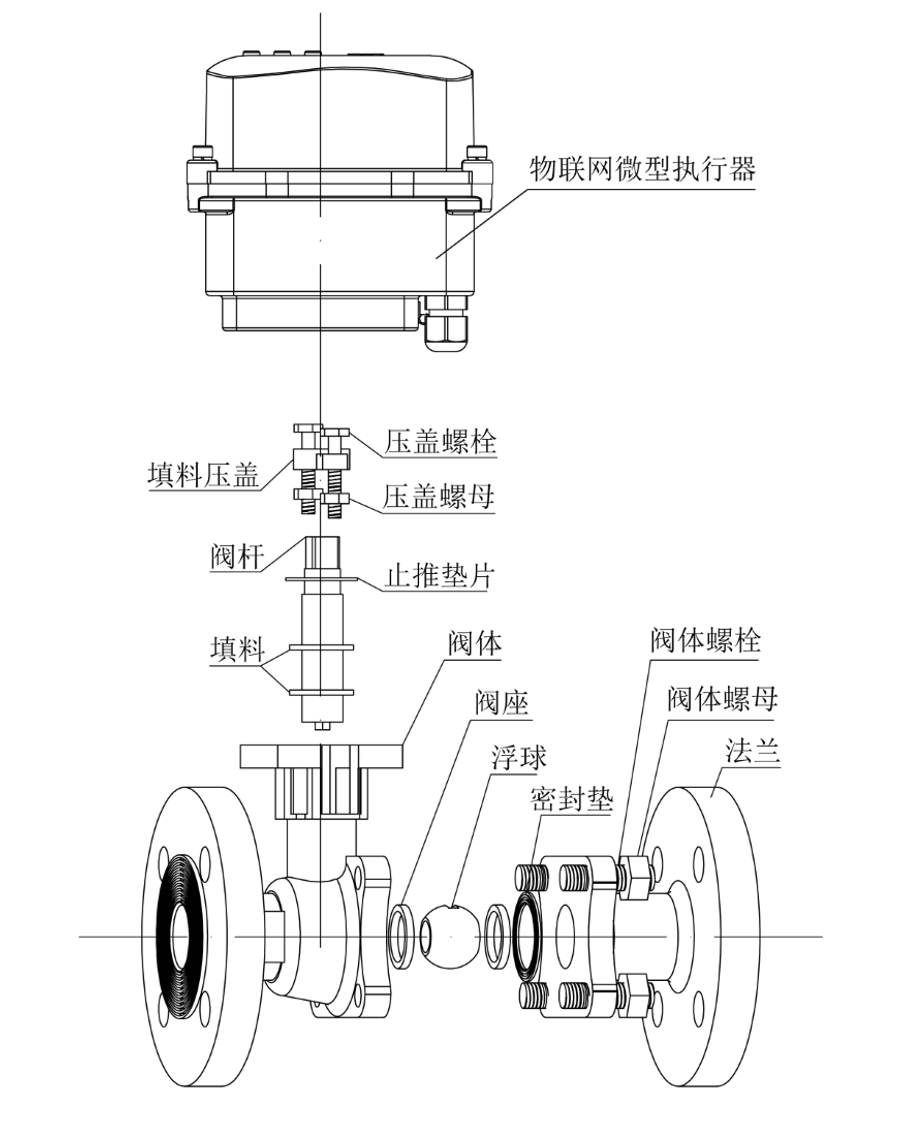

物聯網微型電動執行器分解結構爆炸圖

1. 雙面球形密封功能，可達到零泄漏標準等級。

2. 特殊設計的聚四氟乙烯密封，具有良好的自潤滑性，與球體的摩擦損失小，有效延長產品使用壽命

3. O型切斷球閥具有優良的切斷性能。

4. 球閥通道形狀有矩形、V形及O形。

工作電源	AC220V,DC24V
公稱通徑	DN15-40
介質溫度	-20℃ 至+350℃ (+200℃ 特殊密封)
工作壓力	PN1.0~1.6MPa
控制方式	調節或開關控制
連接方式	法蘭式
閥體材質	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
閥座材料	PTFE(常溫)、特制PPL（高溫）、金屬密封（高溫）
泄漏量	符合ANSIB16.104 5級標準
密封形式	彈性密封、耐高溫對位聚苯、硬質合金及工業陶瓷
適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質
防護等級	IP66
設計與制造標準	GB12237-2007 API 6D
法蘭標準	JB/T 79-2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2239
結構長度	GB12221-2005
檢驗標準	API 598

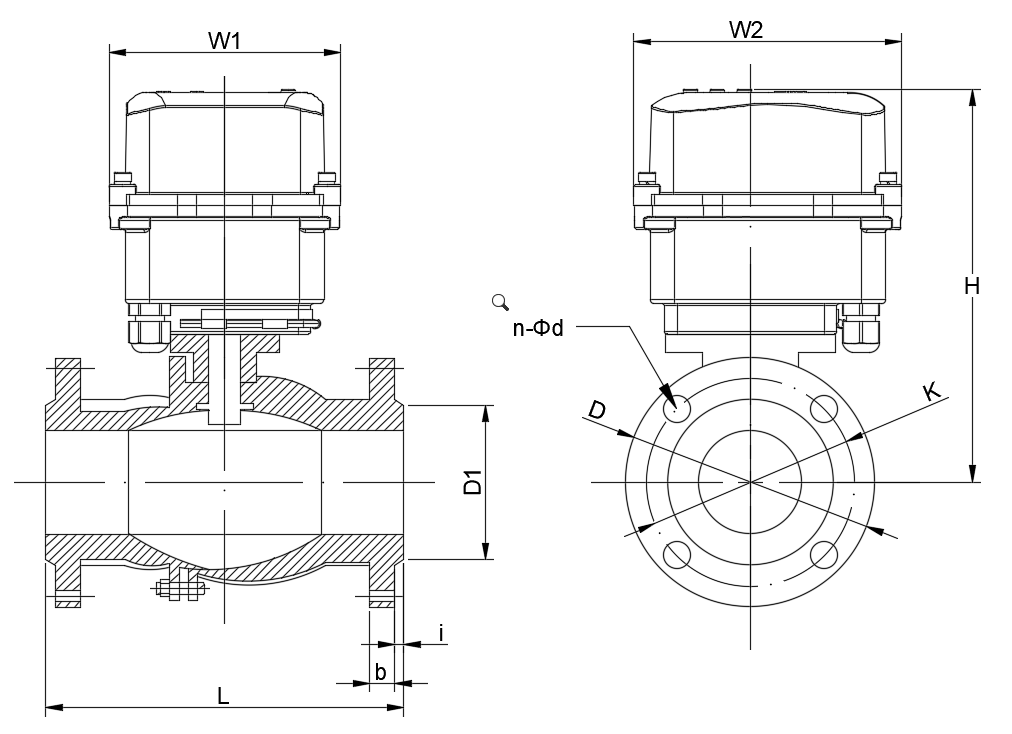

物聯網微型電動長法蘭球閥安裝尺寸

通徑（DN）		L	D	K	D1	n-Φd	b	i	H	W1	W2
mm	in	L	D	K	D1	n-Φd	b	i	H	W1	W2
15	1/2″	130	95	65	45	4-Φ14	14	2	136.5	68.5	88.5
20	3/4″	130	105	75	55	4-Φ14	16	2	138.5	68.5	88.5
25	1″	142	113	85	65	4-Φ14	18	2	160.5	98	108
32	1 1/4″	165	140	100	78	4-Φ18	18	2	175	93	108
40	1 1/2″	165	150	110	85	4-Φ18	18	2	176	93	108
