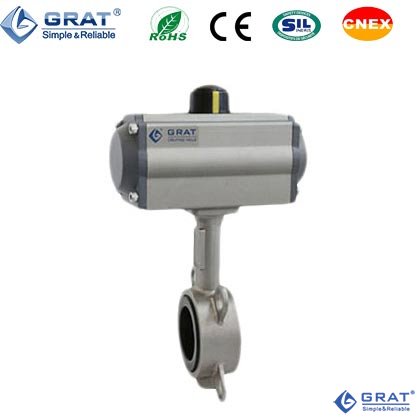

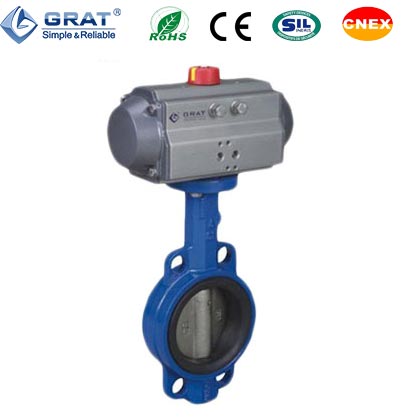

氣動開關蝶閥產品由活塞式氣缸和對夾式蝶閥組裝調試后構成,結構簡單,輕巧。開啟速度快。其中單作用可提供斷氣或斷電自動復位(氣開、氣關)功能。產品廣泛應用于:冶金、水處理、環保、石油化工、電力等各種工業管道領域。


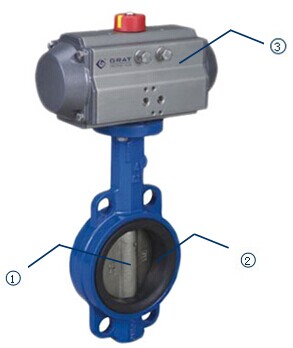

①采用無銷釘結構,有效避免長期運行銷釘脫落。
②本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響??稍谌魏畏较虬惭b。
③單作用氣動活塞執行機構,防止中途氣源斷掉彈簧復位功能自動復位關閉閥門。

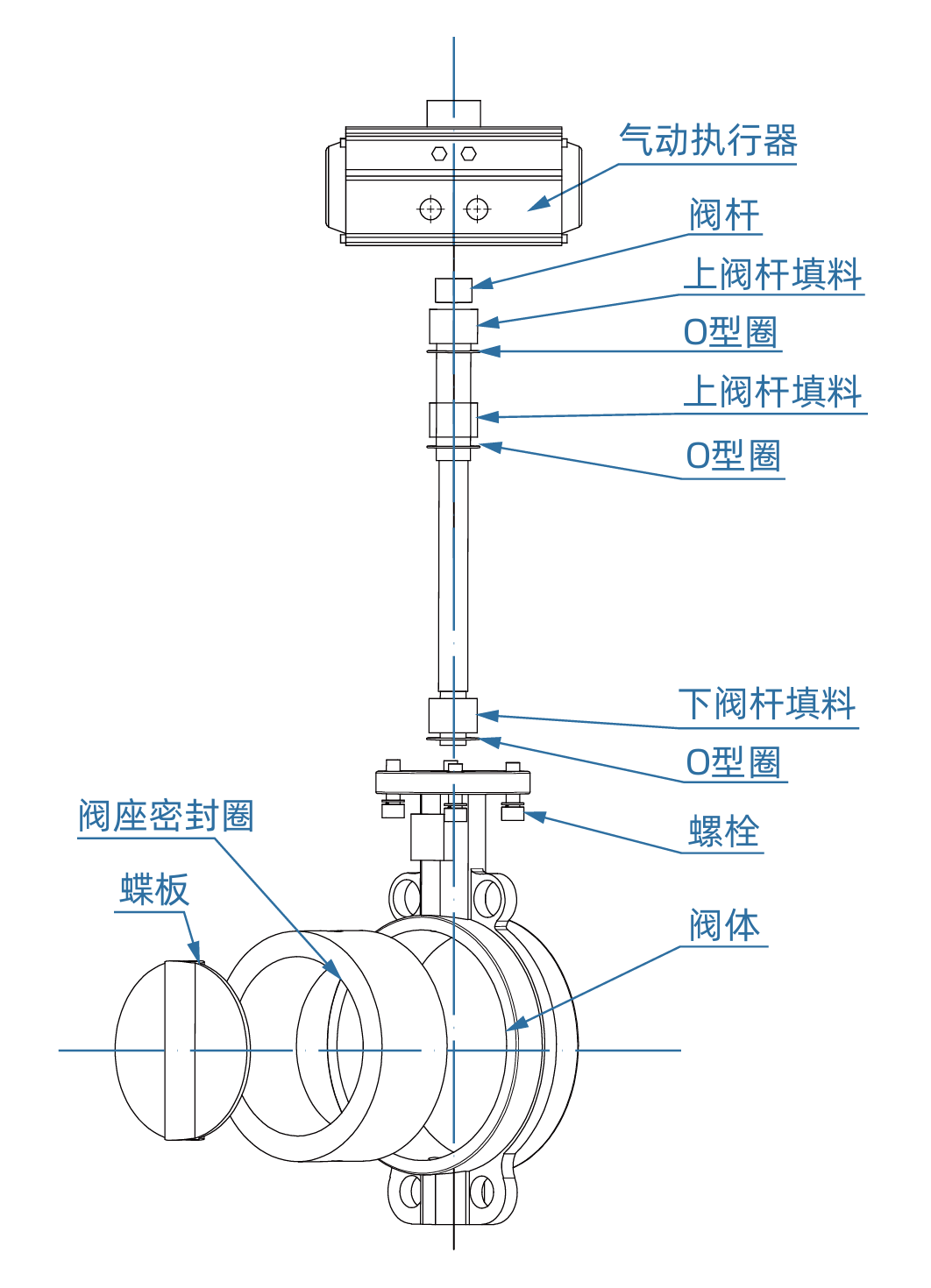

★氣動活塞執行機構分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式(靠彈簧的恢復張力復位),故障下要求保位時,配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。
★結構簡單、緊湊,操作扭矩小,90°回轉開啟迅速。
★連接方式可設計成法蘭連接和對夾連接。
★蝶板可根據用戶要求噴涂覆層,如尼龍或聚四氟類

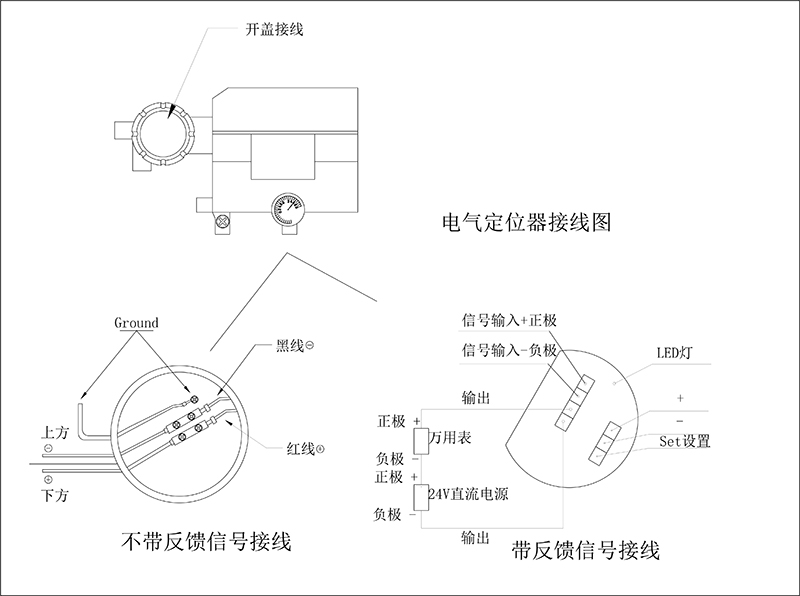

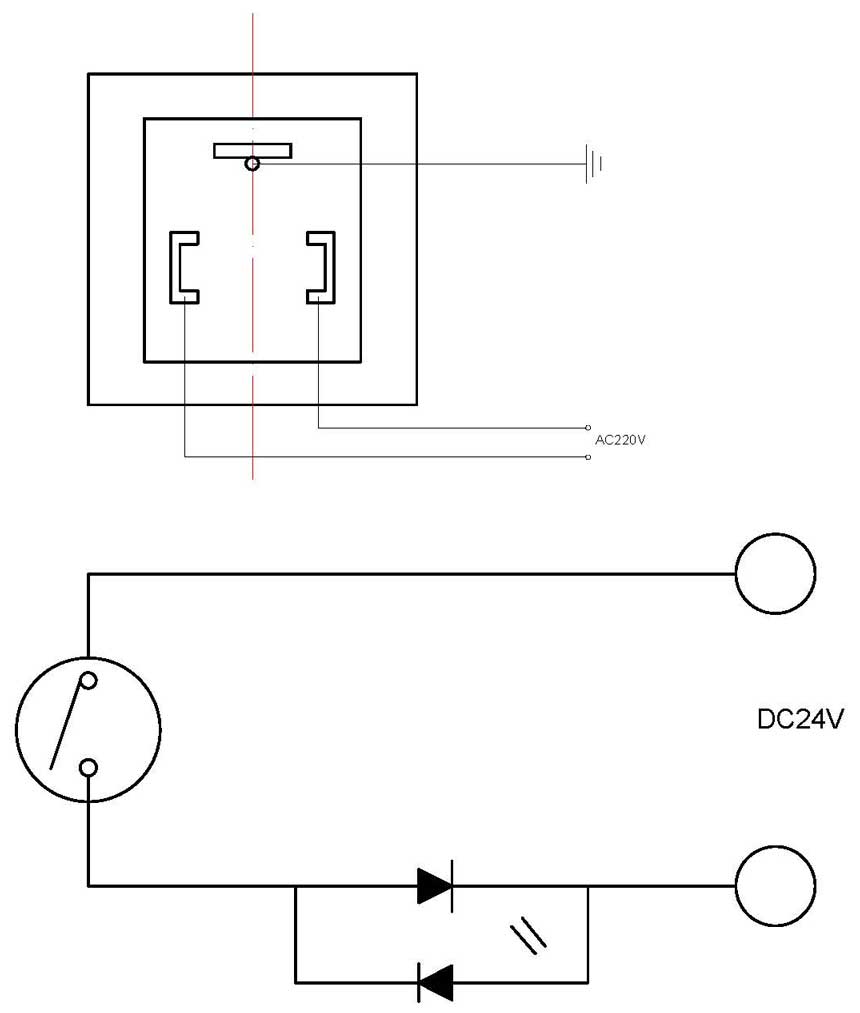

★配行程限位開關、電磁閥、過濾減壓閥等附件及0.4-0.7MPa氣源可實現開關操作,接收工業自動化控制系統的開關量信號來精確控制閥門開關,從而達到流量、溫度、壓力等不同工藝參數的開關控制。
公稱通徑 | DN50~DN600 |
工作溫度 | -30℃-180℃ |
公稱壓力 | PN1.6-2.5MPa |
適用介質 | 中性氣體液體 |
氣源壓力 | 0.4~0.7MPa |
執行器密封 | 氟橡膠 |
執行器材質 | 鑄鋁合金 |
連接方式 | 對夾式連接 |
控制方式 | 開關動作 |
閥體材質 | SUS304不銹鋼、SUS316不銹鋼、WCB、QT450-10 |
閥板材質 | SUS304不銹鋼、SUS316不銹鋼、WCB、QT450-10 |
閥座密封 | PTFE,EPDM等 |
填料材質 | 石墨 |
制造標準 | JB/T8692-199 |
氣動蝶閥設計與制造標準 | GB12237-89 AP16D標準 |
產品檢查與實驗 | JB/T 9092 API598標準 |
開向體積和關向體積
| 型號 | 開關體積(升) | 關向體積(升) |
| 50 | 0.11 | 0.15 |
| 65 | 0.22 | 0.24 |
| 75 | 0.3 | 0.35 |
| 85 | 0.45 | 0.48 |
| 95 | 0.5 | 0.55 |
| 110 | 0.7 | 0.7 |
| 125 | 1.6 | 1.6 |
| 140 | 2.3 | 2.1 |
| 160 | 3.5 | 3 |
| 190 | 5.9 | 5.9 |
| 210 | 7.6 | 7.5 |
| 240 | 11 | 9 |
| 270 | 17 | 14 |
| 300 | 23.5 | 28 |
| 350 | 34 | 40 |
| 400 | 58 | 58 |
耗氣量取決于供氣壓力,開關形成,體積及動作次數,計算如下:

中線蝶閥Cv值
|
規格 Size | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| inch | 2" | 2.5" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" | 28" | 32" | 36" | 40" | 48" | |
|
90°開啟時CV Full 90°Open | 135 | 220 | 302 | 600 | 1022 | 1579 | 3136 | 5340 | 8250 | 11917 | 16388 | 21705 | 27908 | 43116 | 49500 | 68250 | 86375 | 119750 | 187300 | |

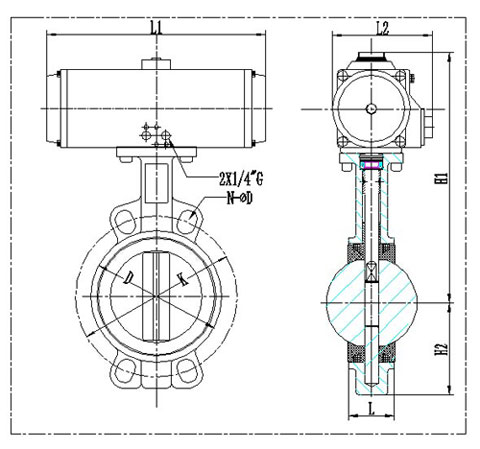

1、氣動開關蝶閥安裝尺寸圖表

公稱通徑DN/mm | 氣缸缸徑Φ | D | K | L | L1 | L2 | H2 | H1 | 4*ΦD |
50 | 75 | 92 | 125 | 42.6 | 206 | 103 | 70 | 260 | 4-Φ18 |
65 | 83 | 106 | 145 | 45.6 | 262 | 109 | 76 | 243 | 4-Φ18 |
80 | 92 | 122 | 160 | 45.6 | 270 | 122 | 89 | 308 | 8-Φ18 |
100 | 105 | 150 | 180 | 51.6 | 301 | 143 | 104 | 345 | 4-Φ22 |
125 | 125 | 177 | 210 | 55.6 | 392 | 152 | 120 | 383 | 4-Φ22 |
150 | 140 | 204 | 240 | 55.6 | 460 | 174 | 132 | 427 | 4-Φ23 |
200 | 160 | 260 | 295 | 59.6 | 515 | 205 | 167 | 503 | 4-Φ23 |
250 | 190 | 314 | 355 | 67.6 | 560 | 226 | 202 | 567 | 4-Φ28 |
300 | 210 | 370 | 410 | 77.6 | 654 | 260 | 239 | 630 | 4-Φ28 |
350 | 240 | * | 470 | 77 | 725 | 294 | 277.5 | 724 | 4-Φ28 |
400 | 270 | * | 525 | 86.5 | 742 | 380 | 309 | 787 | 4-Φ30 |
450 | 300 | * | 585 | 105.6 | 865 | 430 | 337 | 858 | 4-Φ30 |
500 | 350 | * | 650 | 131.8 | 925 | 516 | 361 | 916 | 4-Φ33 |
600 | 350 | * | 770 | 152 | 925 | 516 | 459 | 998 | 4-Φ36 |
| 規格 | D | D1 | D2 | D3 | D4 | n-Φ | H | f | D5 | b |
| 50 | 165 | 125 | 59 | 52 | 52 | 4-Φ 18 | 20 | 3 | 62 | 8 |
| 65 | 185 | 145 | 122 | 75 | 67 | 4-Φ 18 | 20 | 3 | 78 | 8 |
| 80 | 200 | 160 | 133 | 91 | 82 | 8-Φ 18 | 20 | 3 | 91 | 8 |
| 100 | 220 | 180 | 158 | 110 | 102 | 8-Φ 18 | 22 | 3 | 116 | 8 |
| 125 | 250 | 210 | 184 | 135 | 127 | 8-Φ 18 | 22 | 3 | 142 | 8 |
| 150 | 285 | 240 | 212 | 161 | 152 | 8-Φ 22 | 24 | 3 | 170 | 10 |
| 200 | 340 | 295 | 268 | 221 | 208 | 12-Φ 22 | 26 | 3 | 221 | 10 |
| 250 | 405 | 355 | 320 | 275 | 255 | 12-Φ 26 | 29 | 3 | 275 | 10 |
| 300 | 460 | 410 | 370 | 327 | 308 | 12-Φ 26 | 32 | 4 | 326 | 14 |
| 350 | 520 | 470 | 430 | 379 | 355 | 16-Φ 26 | 34 | 4 | 358 | 14 |
| 400 | 580 | 525 | 482 | 429 | 405 | 16-Φ 30 | 36 | 4 | 409 | 14 |
| 450 | 640 | 585 | 532 | 481 | 455 | 20-Φ 30 | 38 | 4 | 460 | 16 |
| 500 | 715 | 650 | 585 | 532 | 505 | 20-Φ 33 | 42 | 4 | 511 | 16 |
| 600 | 840 | 770 | 685 | 633 | 605 | 20-Φ 36 | 44 | 5 | 613 | 18 |
