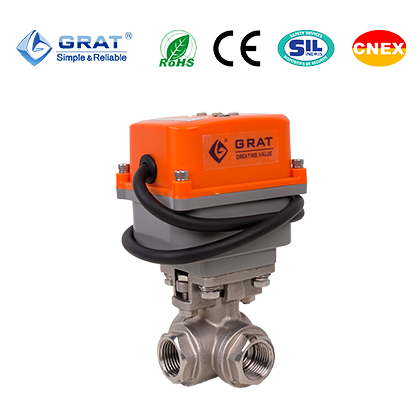

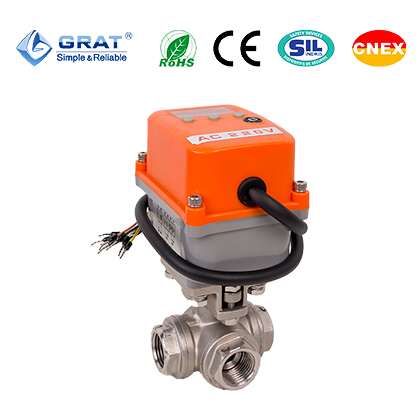

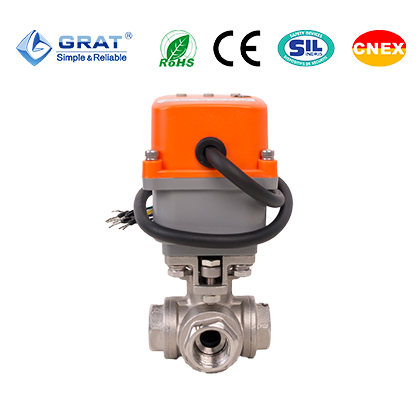

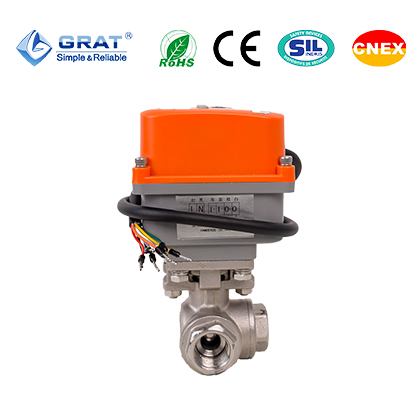

物聯網三通球閥


三通球閥用于分流或匯合流通，是具有二面或四面閥座的多通口球閥，任一通口可用作入口面無泄漏，三通既可L型通口也可T型通口。

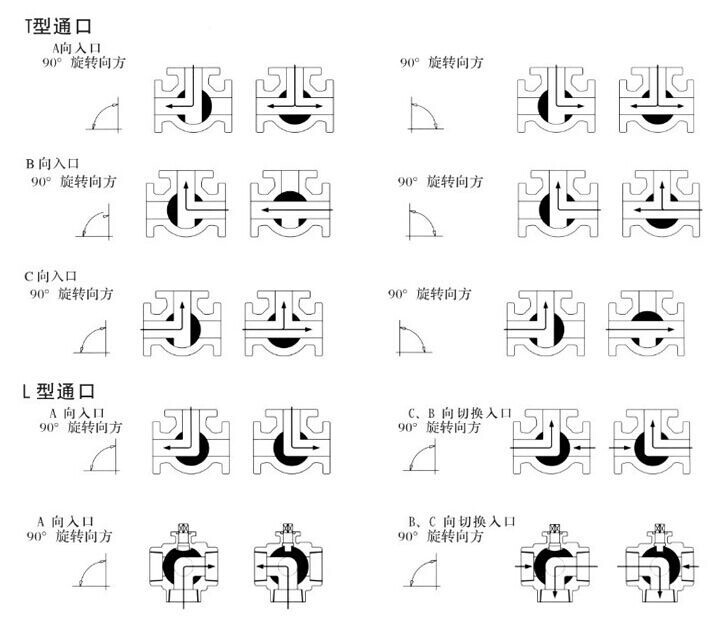

電動三通球閥分為L型流道和T型流道，如圖：

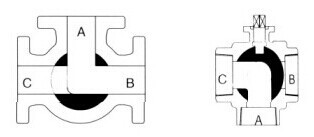

T型流道采用4面閥座，受力平衡，密封可靠。主要用于分流、混流、換向以及三通道的完全開放。

L型流道采用2面閥座。主要用于流路的換向。


公稱通徑

DN15～40

工作電源

AC220V，DC24V

介質溫度

0~120℃

環境溫度

-30℃－60℃

公稱壓力

0.1～1.6MPa

控制方式

開關控制

動作時間

15-25秒

適用工況

空調、消防系統、水處理、管路吹掃、分析儀器、煙氣采樣等

連接方式

內螺紋連接，法蘭

密封形式

軟密封

閥體材質

SUS304、SUS316，WCB

閥芯材質

SUS304、SUS316

密封圈材質

EPDM、PTFE

防護等級

IP66

安裝方式

任意角度安裝（為延長壽命最好水平或傾斜安裝）

設計與制造標準

GB12237-2007 API 6D

法蘭標準

GB/T 9124.1-2019、GB/T 9124.2-2019、GB17241.6-2008

結構長度標準

GB12221-2005

檢驗標準

API 598

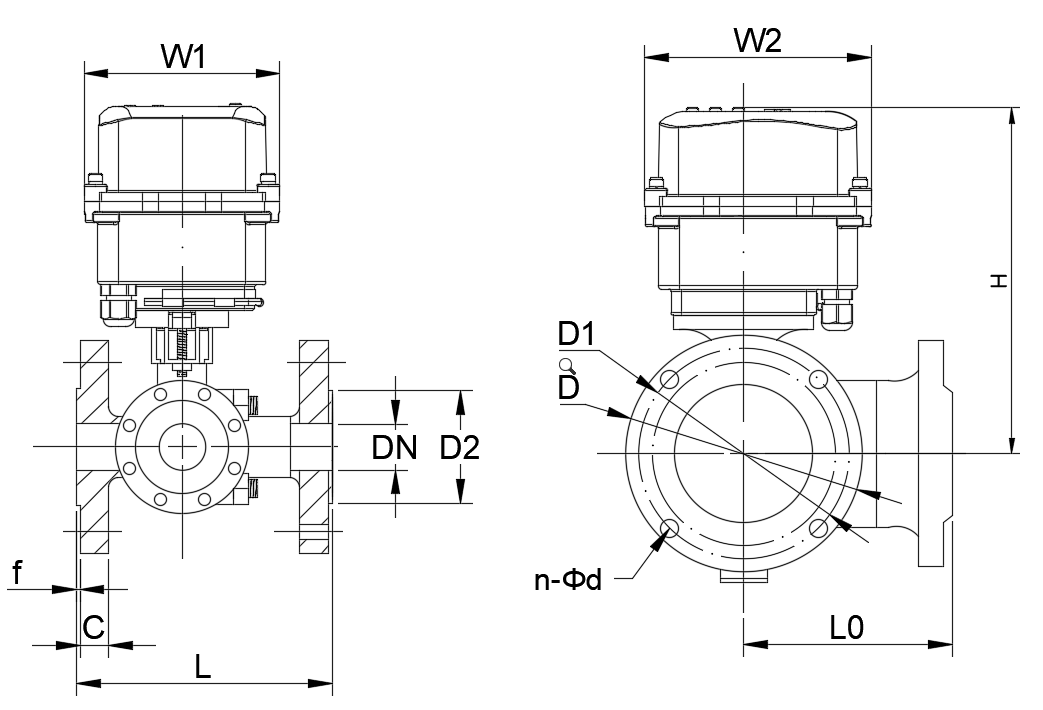

1.物聯網微型電動法蘭三通球閥安裝尺寸


通徑

（DN）

L

L0

D2

C

f

D

D1

H

n-Φd

W1

W2

15

150

75

45

14

2

95

65

143.5

4-Φ14

68.5

88.5

20

160

80

55

14

2

105

75

162

4-Φ14

93

108

25

180

90

65

14

2

115

85

178

4-Φ14

93

108

32

200

100

78

16

2

135

100

187

4-Φ18

93

108

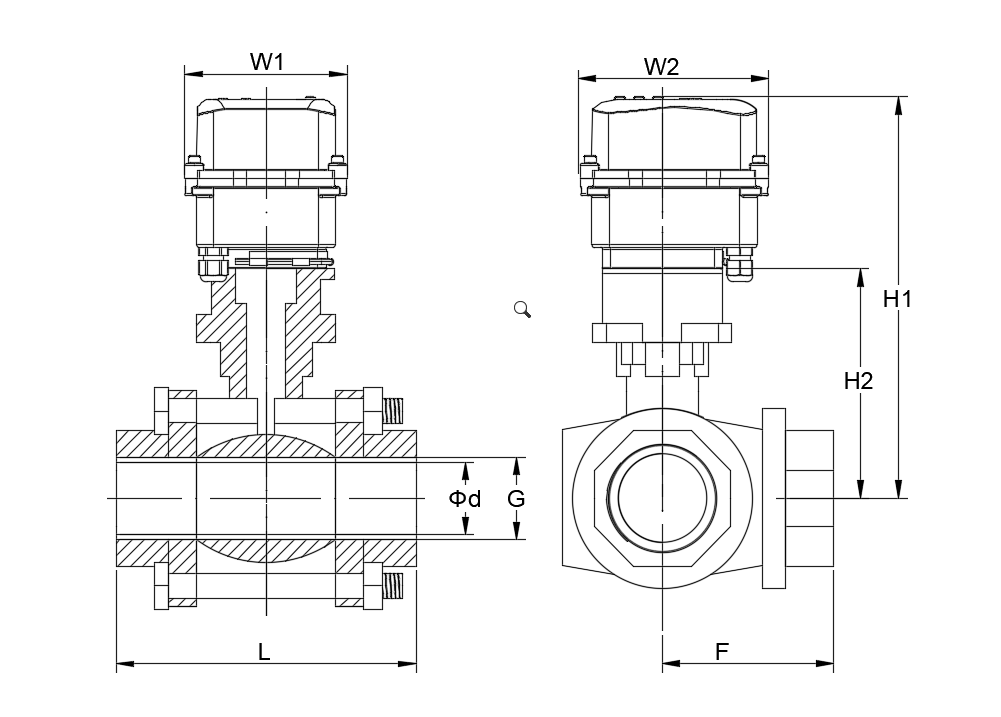

2.物聯網微型電動內螺紋三通球閥安裝尺寸


通徑

（DN）

L

G

Φd

F

H1

H2

W1

W2

12

70

螺紋

標準

NPT

BSP

DIN

etc

12

40

123.5

38

68.5

88.5

15

83

15

42

125.5

40

68.5

88.5

18

89

18

54

150

50

93

108

25

116

25

60

159

59

93

108

32

134

32

68

170

70

93

108
