所屬類別：電動蝶閥

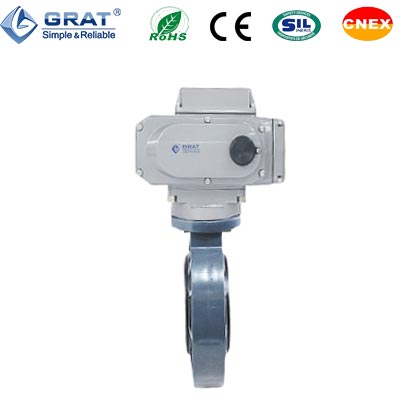

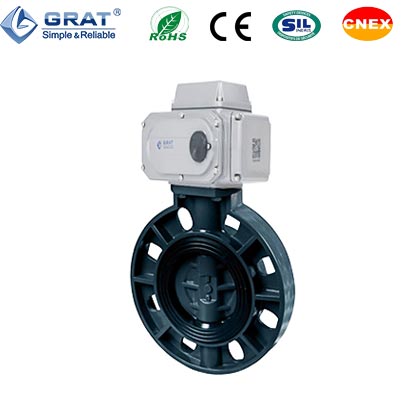

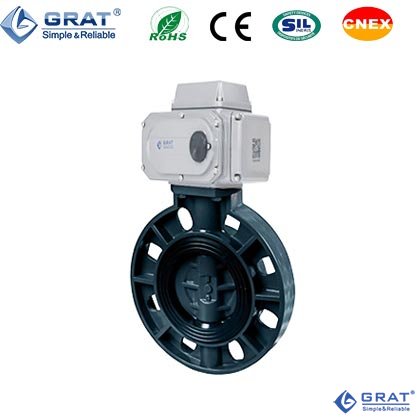

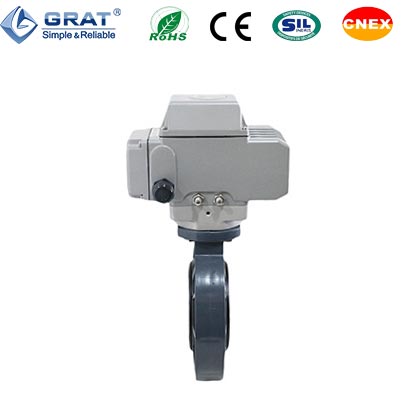

產品名稱：UPVC電動蝶閥

產品簡介：

UPVC電動蝶閥適用于各種強腐蝕性低壓常溫介質流體的開關、切斷、調節領域。閥體重量輕、耐腐蝕性強；

廣泛用于純水和生飲水的管路系統、排水和污水處理管路系統、鹽水和海水管路系統，酸堿和化學溶液系統等多個行業。

1、DDS開關調試專利技術：旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！從原來5步調試到DDS技術的1步到位！我們懂你的煩惱簡單的一步調試，只需要一個內六角扳手按照你預設的角度輕松旋轉刻度盤上的調試螺釘?shù)竭_位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6
	2、PPD專利定位技術：定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8
3、超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！電動執行器10萬次壽命檢測報告（如右圖）

    4、材質衛生無毒，符合國家衛生標準。耐磨損、易拆卸、維護簡單等特點，被應用于多個領域。

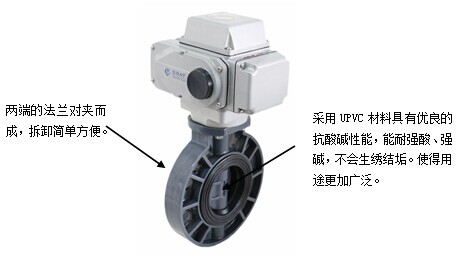

    5、輕便UPVC材料的比重只有鑄鐵的 1/10，運輸，安裝簡易，降低成本。
    6、采用UPVC材料具有優良的抗酸堿性能，使用壽命比其它管道系統均有很大的延長。
    7、耐化學腐蝕性能不能燃燒，也不助燃，沒有消防顧慮。
    8、極佳的強度和韌性，管壁平潔光滑，污垢不易附著在平滑管壁。阻力小，流率高。

工作電源	AC110VAC220V，AC380VDC24V
公稱通徑	DN50-400
介質溫度	-15℃－60℃（無凍結）
公稱壓力	1.0Mpa
控制方式	調節或開關控制
保護裝置	過熱保護
連接方式	對夾式
閥體材質	UPVC
密封材質	PTFE、EPDM
執行器材質	鑄鋁合金
適用介質	水、空氣、油類、腐蝕性化學液體
防護等級	IP67
安裝方式	任意角度安裝（為延長壽命最好水平或垂直安裝）
設計與制造標準	GB/T 12238-2008、API 6D
結構長度	GB/T 12221-2005
檢驗標準	JB/T 9092-1999、API 598

中線蝶閥Cv值

規格 Size	mm	50	65	80	100	125	150	200	250	300	350	400
規格 Size	inch	2"	2.5"	3"	4"	5"	6"	8"	10"	12"	14"	16"
90°開啟時CV Full 90°Open		135	220	302	600	1022	1579	3136	5340	8250	11917	16388

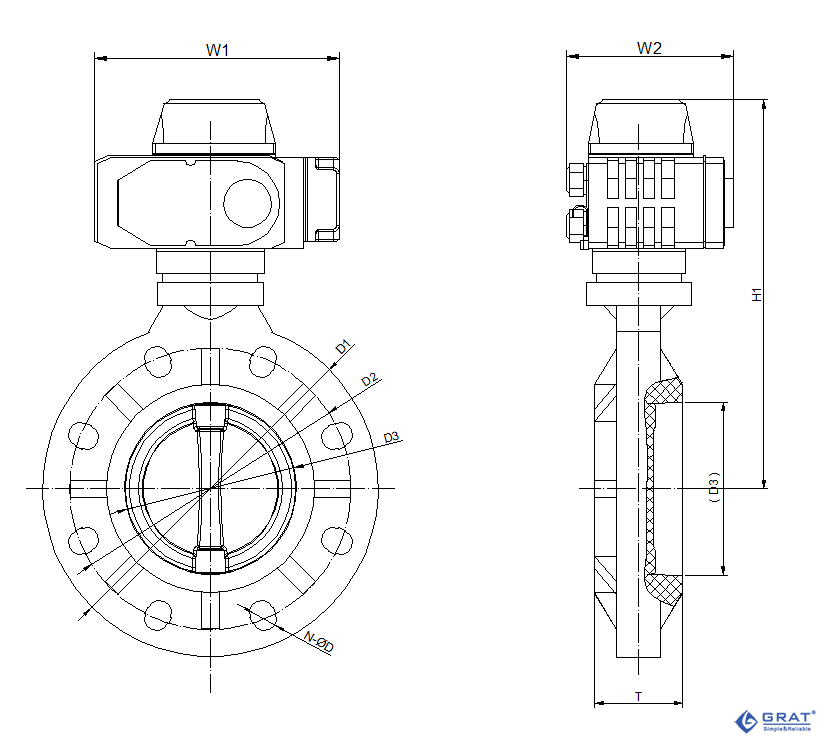

1.UPVC電動蝶閥安裝尺寸圖表

DN	D1	D2	D3	T	N-ΦD	W1	W2	H1
50	160	125	51	42	4-Φ18	196	145	256
65	180	145	66	47	4-Φ18	196	145	270
80	200	160	79	45	8-Φ18	196	145	286
100	220	178	98.5	55	8-Φ18	196	145	306
125	254	210	125	65	8-Φ18	196	145	318
150	288	240	148	75	8-Φ22	196	145	334
200	340	295	201	85	8-Φ24	255	182	407
250	395	350	245.5	110	12-Φ24	255	182	442
300	440	400	291.5	115	12-Φ21	255	182	487
350	510	460	340	127	16-Φ21	255	182	509
400	570	515	399	140	16-Φ30	354	273	580

2.對夾式蝶閥適用法蘭

規格	D	D1	D2	D3	D4	n-Φ	H	f	D5	b
50	165	125	59	52	52	4-Φ 18	20	3	62	8
65	185	145	122	75	67	4-Φ 18	20	3	78	8
80	200	160	133	91	82	8-Φ 18	20	3	91	8
100	220	180	158	110	102	8-Φ 18	22	3	116	8
125	250	210	184	135	127	8-Φ 18	22	3	142	8
150	285	240	212	161	152	8-Φ 22	24	3	170	10
200	340	295	268	221	208	12-Φ 22	26	3	221	10
250	405	355	320	275	255	12-Φ 26	29	3	275	10
300	460	410	370	327	308	12-Φ 26	32	4	326	14
350	520	470	430	379	355	16-Φ 26	34	4	358	14
400	580	525	482	429	405	16-Φ 30	36	4	409	14

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應全開，全閉位置的無源觸點信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
