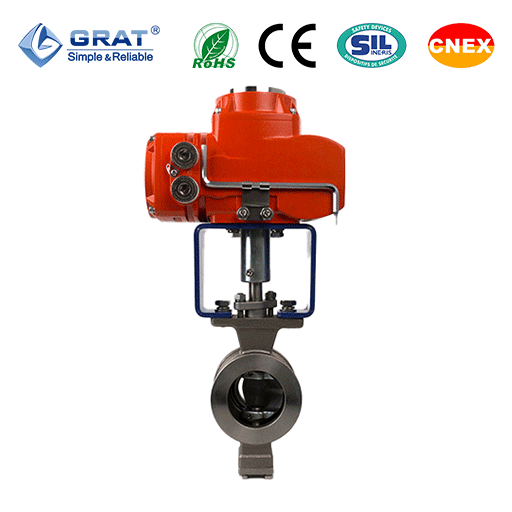

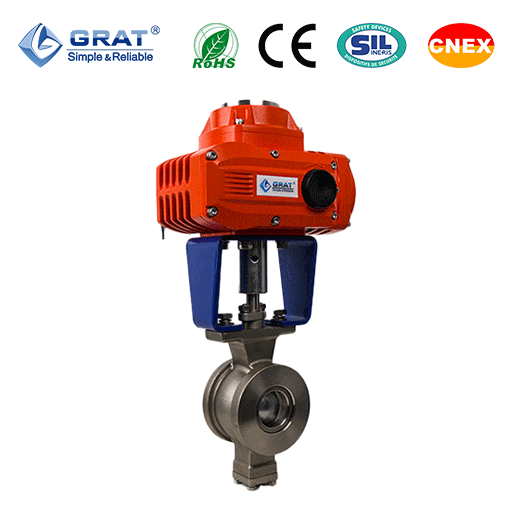

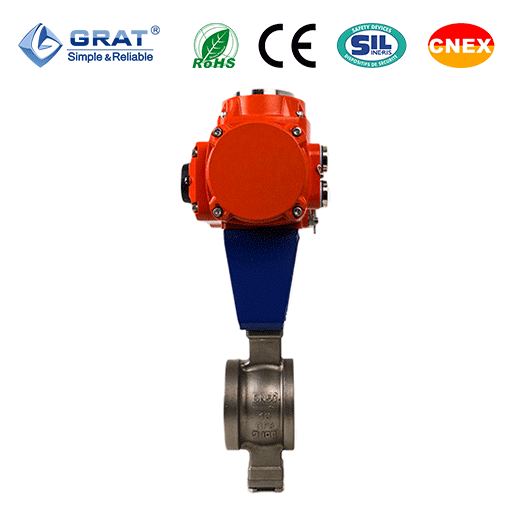

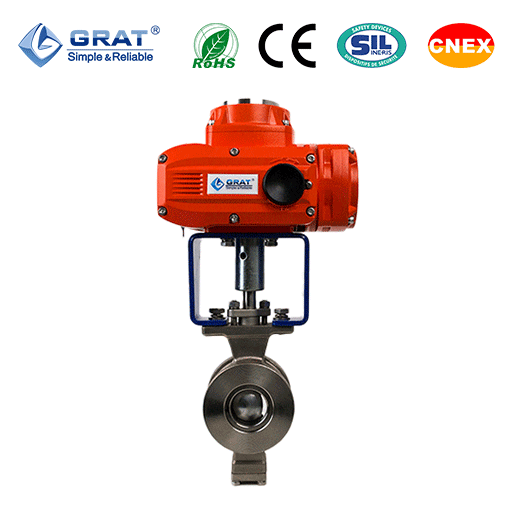

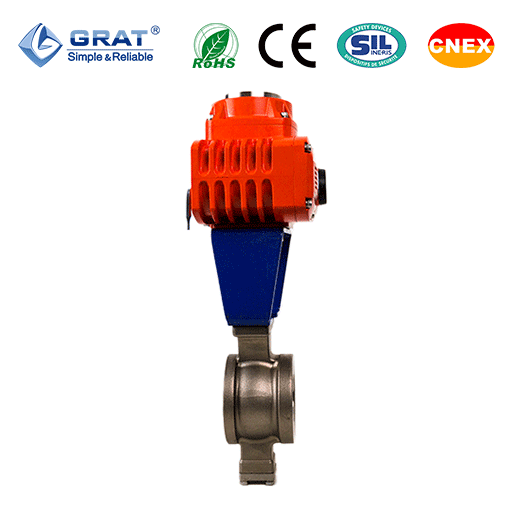

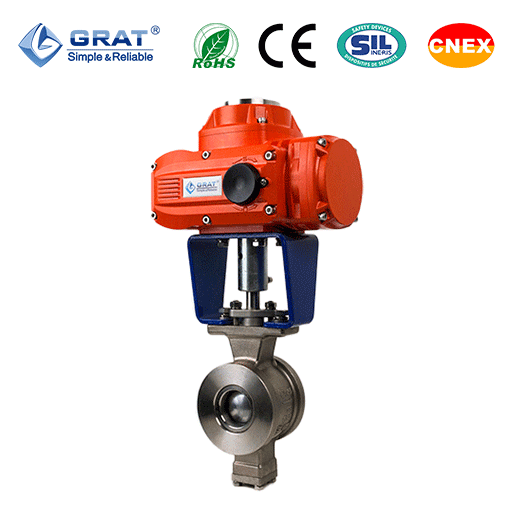

硬密封電動防爆球閥

所屬類別：電動球閥
產品名稱：硬密封電動球閥
產品簡介：

硬密封電動球閥特別適用于無氣源（礦漿、紙漿)等需要耐磨和自潔要求較高的各種工業介質流量調節和切斷。

創新改進型硬密封無螺孔法蘭密封面，提高密封強度，有效避免硬密封調節閥法蘭密封面泄露隱患。

附帶斷電后手動操作功能。接線簡單、方便、節能、有效降低綜合運行生產成本（有效降低碳排放）。

1. 創新改進型硬密封無螺孔法蘭密封面，提高密封強度，有效避免硬密封調節閥法蘭密封面泄漏隱患。密封等級V級。

2. 閥座與閥芯之間形成的剪刀口，能夠輕松切斷管道內的各種雜質，有效保證管路的暢通。

3. 可加長閥桿以助散熱，有效增加執行器與高溫介質距離。此固定式球閥的閥桿球芯一體，有效解決機械回差問題，回轉誤差≤0.5。

4. 高性能硬密封采用司泰萊堆焊合金密封圈，耐高溫可達350℃

防爆等級:

防爆系列產品的防爆等級為: Ex db ⅡC T6 Gb

Ex：防爆標志，表明電氣設備符合GB3836和IEC60079中所列的一個或多個防爆型式。

db：隔爆型，高保護等級（正?；蚬收蠒r均防爆）。

ⅡC：除Ⅰ類外的其他爆炸性氣體環境用電氣設備，即工廠用電氣設備。

T6：設備表面溫度≤85℃。

Gb：爆炸性氣體環境用設備，具有“高”的保護級別，在正常運行或預期故障條件下不是點燃源。

在GB3836.1-2000附錄B中詳細列出了可燃性氣體蒸汽的級別及溫度組別用戶在選型或使用時可以自行查閱。

【特別提示】產品使用場所周圍的爆炸性介質的種類和組別必須與本產品所允許選用的介質及組別相一致

否則在本產品非適用環境下不能起到防爆功效。

公稱通徑	DN15-DN350(更大口徑敬請聯系我公司索取詳細資料)
公稱壓力	PN1.6～6.4MPa
連接方式	對夾式連接，法蘭連接
閥座形式	不銹鋼可動硬密封
動作時間	15～120秒(0-90°)可選
工作電源	AC110V, AC220V，AC380V, DC24V
控制方式	調節或開關控制
介質溫度	≤450℃
環境溫度	-30～60℃
適用介質	礦漿、煤漿、紙漿、水、油品、氣體
死區	0.3%～3.0%可調
閥體材質	WCB SS304 SS316 SS316L
閥座材質	SS304 SS316 SS316L
閥芯材質	SS304 SS316 SS316L
制造標準	GB/T 12237-2007
法蘭標準	GB/T 9124.1-2019、GB/T 9124.2-2019、GB17241.6-2008
結構長度標準	GB12221-2005
檢驗標準	GB/T 13927-2008

硬密封電動球閥 Cv值

規格	DN	25	32	40	50	65	80	100	125	150	200	250	300	350
CV值（開度為90度時）		28	50	75	115	180	298	460	760	950	1700	2700	3800	7100

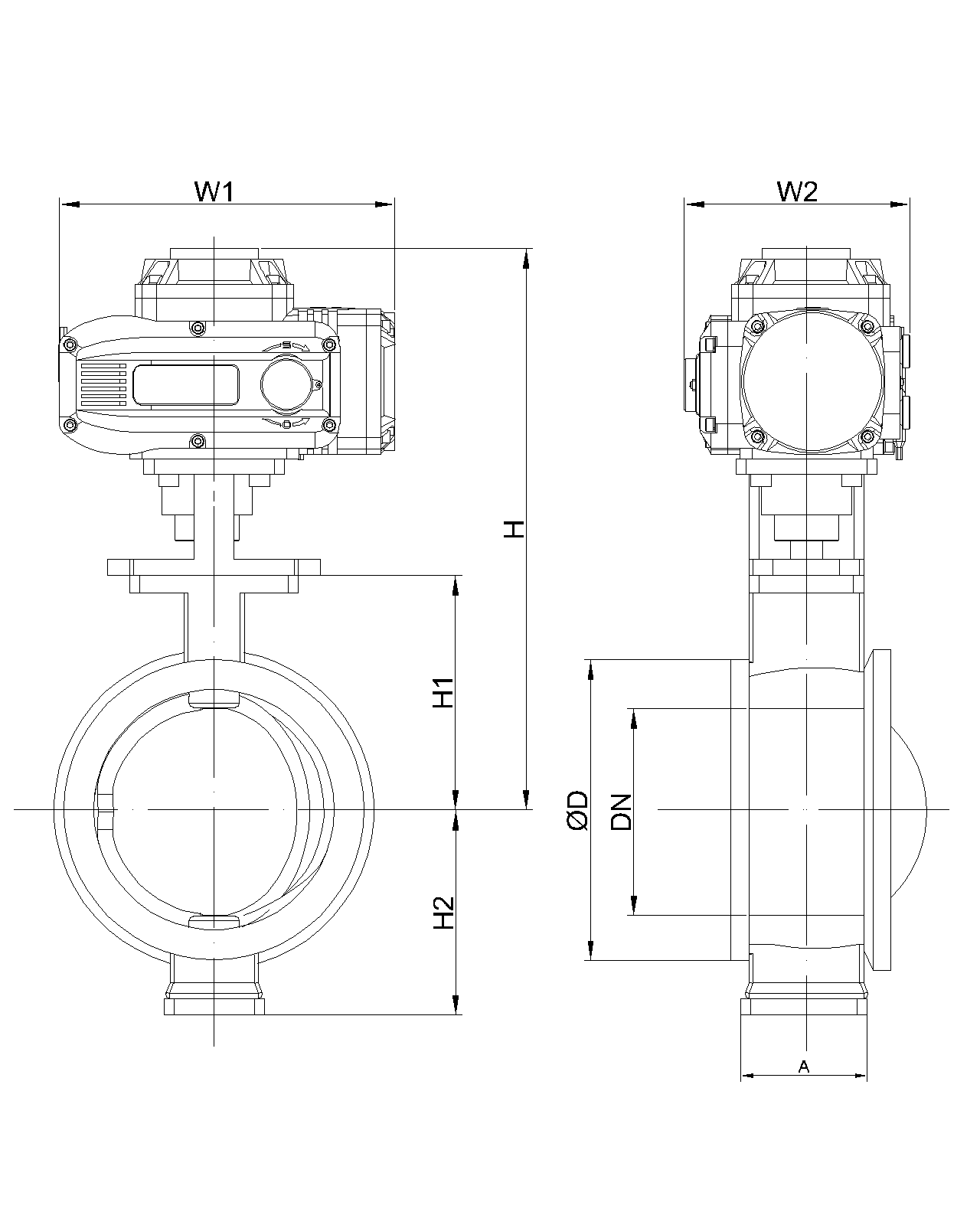

1.防爆電動球閥外形圖和連接尺寸：


2.防爆電動球閥國際安裝尺寸：

通徑（DN）		L	D	K	D1	n-Φd	b	i	H	W1	W2
mm	in	L	D	K	D1	n-Φd	b	i	H	W1	W2
15	1/2″	130	95	65	45	4-Φ14	14	2	220	204	141
20	3/4″	130	105	75	55	4-Φ14	16	2	222	204	141
25	1″	142	113	85	65	4-Φ14	18	2	230	204	141
32	1-1/4″	165	140	100	78	4-Φ18	18	2	244	204	141
40	1-1/2″	165	150	110	85	4-Φ18	18	2	245	204	141
50	2″	203	165	125	100	4-Φ18	20	2	294	252	163
65	2-1/2″	222	185	145	120	8-Φ18	20	2	340	252	163
80	3″	241	200	160	135	8-Φ18	21	2	360	293	184
100	4″	305	220	180	155	8-Φ18	22	2	379	293	184
125	5″	356	250	210	184	8-Φ18	22	3	432	293	184
150	6″	394	285	240	210	8-Φ23	24	3	442	293	184
200	8″	457	340	295	265	12-Φ23	26	3	507	293	184

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應 全開，全閉位置的無源觸點信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
