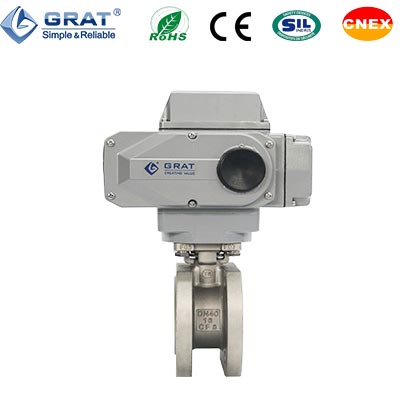

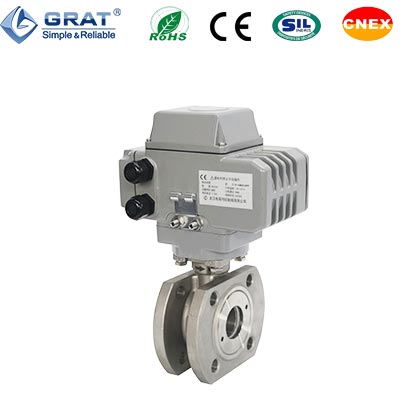

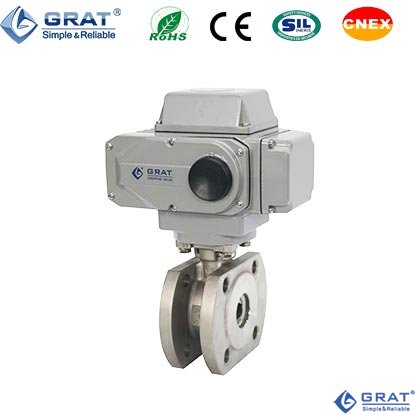

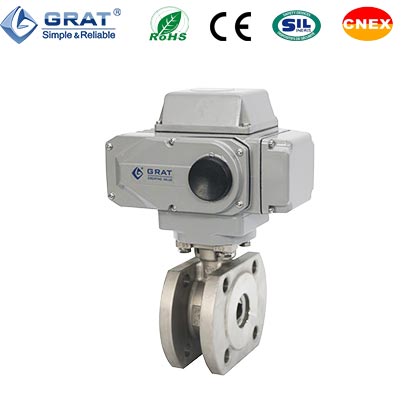

超短法蘭電動球閥

 所屬類別：電動球閥
產品名稱：超短法蘭電動球閥
產品簡介：

    超短法蘭電動球閥由電動執行器和超短球閥共同組成；產品采用一體化結構，接入三線制單相電即可控制運轉，具有功能強、體積小、輕便、性能可靠、配套簡單、流通能力大等優點。

    與普通電動球閥相比具有結構緊湊、體積小、重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。

    適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。

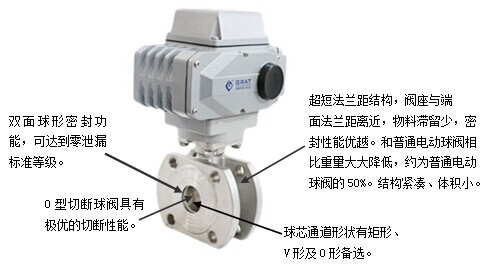

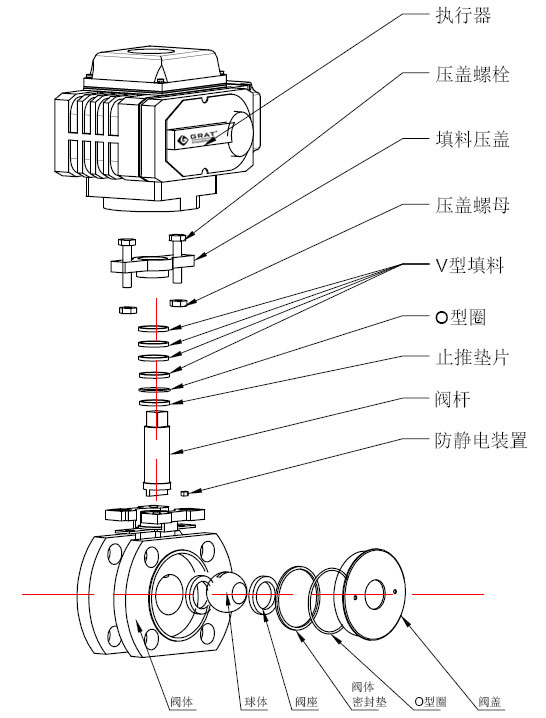

超短法蘭電動球閥產品特性圖

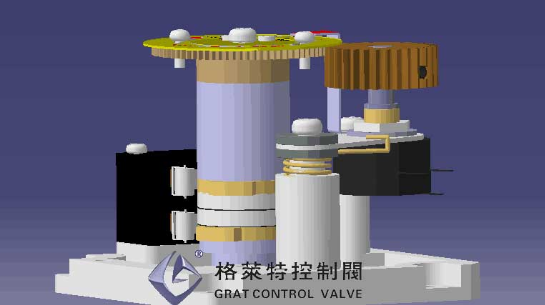

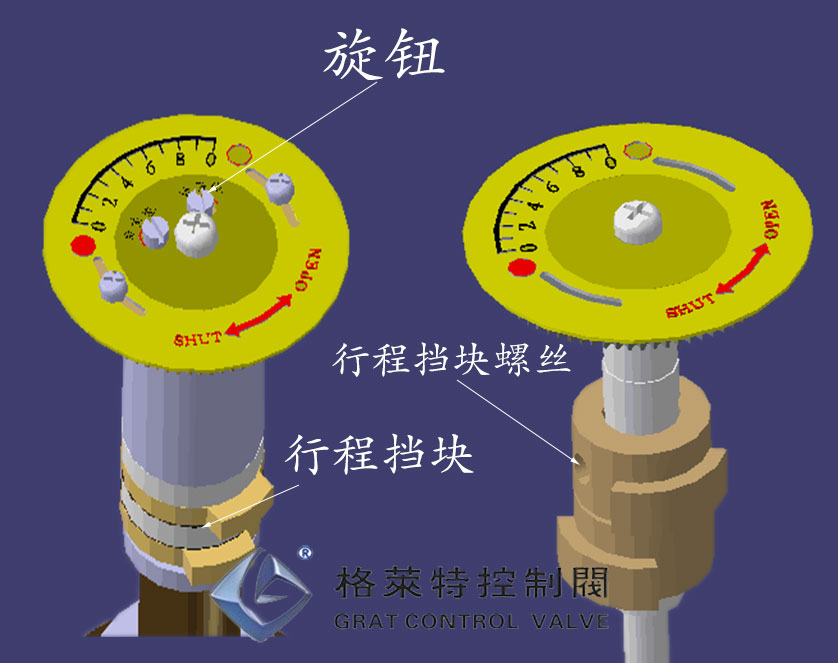

  旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！
  從原來5步調試到DDS技術的1步到位！我們懂你的煩惱
  簡單的一步調試，只需要一個內六角扳手按照你預設的角度
  輕松旋轉刻度盤上的調試螺釘?shù)竭_位置。

  DDS開關調試技術專利號：ZL2014 2 0595730.6
2、PPD專利定位技術：
  定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。
   PPD專利定位技術專利號：ZL2010 2 0225919.8
3、超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！
 電動執行器10萬次壽命檢測報告（如右圖）
 執行器壽命10萬次

    4、結構緊湊、體積小、重量輕、安裝方便等特點。
    5、主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制。
    6、閥座采用聚四氟乙烯等彈性材料制成的密封圈，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，有效延長產品使用壽命。
    7、閥桿密封可靠，由于閥桿只做旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
    8、下裝式的閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥桿間還可形成金屬接觸，確保閥桿密封。
    9、廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
    10、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

工作電源

AC110VAC220VAC380VDC24V

公稱通徑

DN15-200

介質溫度

-20℃ 至+350℃ (+200℃ 特殊密封)

工作壓力

PN16  PN25  PN40  PN64

控制方式

調節或開關控制

連接方式

法蘭式

閥體材質

WCB、SUS304、SUS316

閥座材料

PTFE(常溫)、特制PPL（高溫）

泄 漏 量

符合ANSIB16.104 5級標準

密封形式

彈性密封、耐高溫對位聚苯

適用介質

水、石油、硝酸類、醋酸類、粘性流體、強氧化性介質等

防護等級

IP67

設計與制造標準

GB12237-2007 API 6D

法蘭標準

JB/T 79-2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2239

結構長度

GB12221-2005

檢驗標準

API 598

O型球閥CV值
規格 開度
20% 30% 50% 70% 80% 100%
1/2" DN15 0.2  0.7  2.4  8.9  12.3  18
3/4" DN20 0.5  1.6  5.2  17.6  25.5  36
1" DN25 0.9  2.2  7.2  23.8  32.9  48
1-1/4" DN32 1.5  3.9  13.5  46.5  70.7  93
1-1/2" DN40 2.6  6.7  23.6  83.4  120.3  165
2" DN50 4.6  9.2  29.5  104.0  156.0  207
2-1/2" DN65 7.8  20.5  65.8  216.3  330.1  450
3" DN80 15.2  34.2  106.2  382.4  563.8  780
4" DN100 28.3  65.9  204.6  682.0  1005.0  1360
5" DN125 32.1  84.6  254.2  885.3  1258.0  1700
6" DN150 48.6  128.2  393.0  1352.0  1918.0  2600
8" DN200 81.5  210.0  626.0  2185.0  3110.0  4200





    1、超短法蘭電動球閥外形圖和連接尺寸：

   2、超短法蘭電動球閥國標安裝尺寸
   設計標準：GB/T12237-2007
   法蘭標準：GB/T9113-2010                   國標單位：（mm）

  通徑DN
  mm  in
d
D1
K
D
n-Md
f
L
H
W
 W2
DN15
1/2〃
15
45
65
95
4-M12
2
35
210
196
 145
DN20
3/4〃
19
55
75
105
4-M12
2
38
216
196
 145
DN25
1〃
25
65
85
115
4-M12
2
50
223
196
 145
DN32
1-1/4〃
28
76
100
140
4-M16
2
50
230
196
 145
DN40
1-1/2〃
38
83
110
148
4-M16
3
67
240
196
 145
DN50
2〃
49
102
125
156
4-M16
3
72
250
196
 145
DN65
2-1/2〃
64
120
145
185
4-M16
3
94
298
255
 182
DN80
3〃
73
143
160
200
8-M16
3
120
312
255
 182
DN100
4〃
90
168
180
220
8-M16
3
141
322
255
 182
DN125
5〃
110
185
210
245
8-M16
3
165
397
255
 182
DN150
6〃
145
208
240
277
8-M20
3
225
422
255
 182
DN200
8〃
195
265
395
335
12-M20
3
275
512
255
 182

   3、超短法蘭電動球閥德標安裝尺寸
   設計標準：DIN3375/1，2，EN12516-1
   法蘭標準：DIN EN1092-1 PN10-PN40               德標單位：（mm）

  通徑
  mm  in
d
D1
K
D
n-Md
f
L
H
W
 W2
DN15
1/2〃
15
45
65
95
4-M12
2
44
220
196
 145
DN20
3/4〃
20
58
75
105
4-M12
2
44
220
196
 145
DN25
1〃
25
68
85
115
4-M12
2
50
223
196
 145
DN32
1-1/4〃
32
78
100
140
4-M16
2
60
237
196
 145
DN40
1-1/2〃
38
88
110
150
4-M16
3
65
244
196
 145
DN50
2〃
49
102
125
165
4-M16
3
80
245
196
 145
DN65
2-1/2〃
62
122
145
185
4-M16
3
110
306
255
 182
DN80
3〃
74
138
160
200
8-M16
3
120
326
255
 182
DN100
4〃
100
158
180
220
8-M16
3
152
338
255
 182
DN125
5〃
118
188
210
250
8-M16
3
180
363
255
 182
DN150
6〃
150
212
240
285
8-M20
3
232
396.5
255
 182

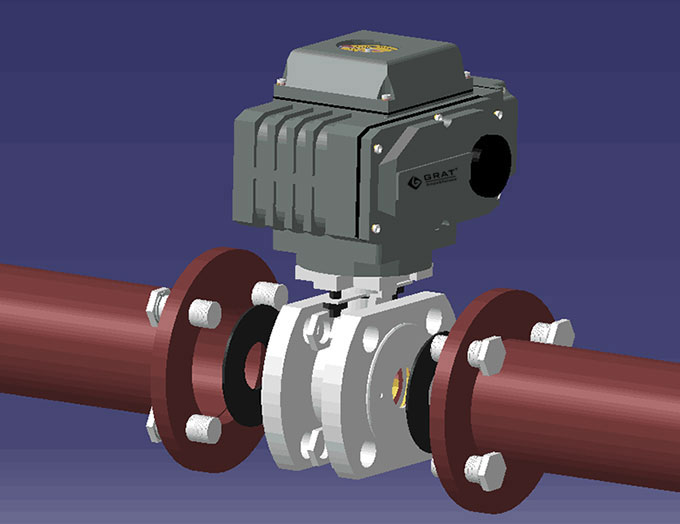

    4、超短法蘭電動球閥與管道的安裝示意圖

    5、電動球閥安裝步驟說明書http://www.tame90276.cn/download2/949.html

控制電路型號代碼電路圖視頻地址
開關動作模式：通過交流開
關量實現開啟，關閉操作，
并輸出一組只是全開，全閉
的有源位置信號。
 S


點擊查看
開關動作模式：輸出無源觸
點信號。
結構：帶兩個中間位置開關。
 MS


點擊查看
開關動作模式：輸出
0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位
器。
 PIU


點擊查看
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中
間位置控制功能。
結構：帶電位器和中間位置
開關。
 SP


點擊查看
開關動作模式：輸出4～
20mA閥位反饋信號。
結構：帶1KΩ電位器和R/I變
換器。
 CPT


點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。
結構：帶1kΩ電位器和控制
模塊（伺服放大器）。		 PCUPCU.png點擊查看
通過外部直流電源向電路輸
出直流開關量控制開啟，
關閉程序，并輸出一組對應
全開，全閉位置的無源觸點
信號。		 GG.png點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。PCU-DC24
通過外部三相電源倒相電路
輸出三相交流開關量控制開
啟，關閉操作并輸出一組對
應全開，全閉位置的無源觸
點信號。		 HH.png點擊查看

數字模塊-DC-電路圖 DC
數字模塊-AC-電路圖 AC
