所屬類別：電動執行器

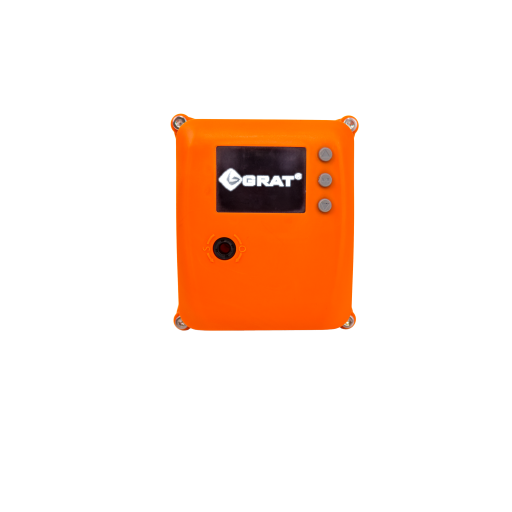

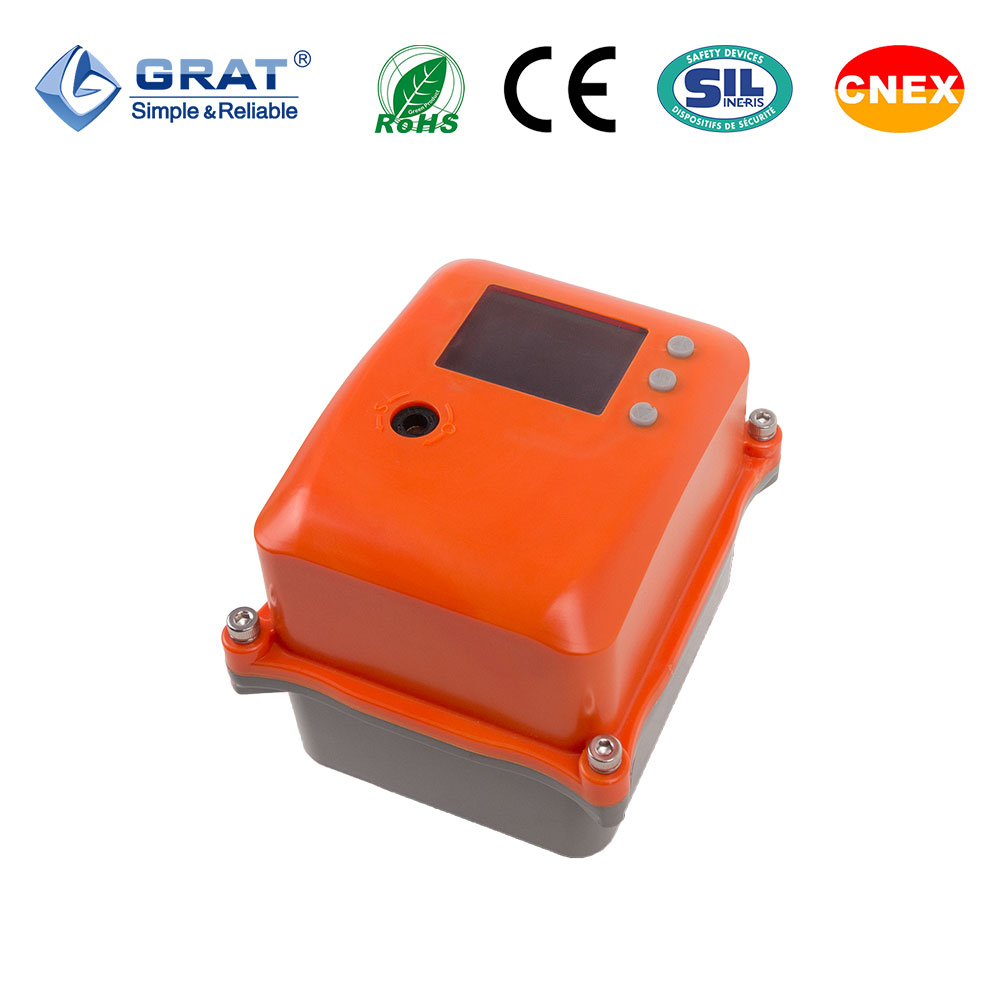

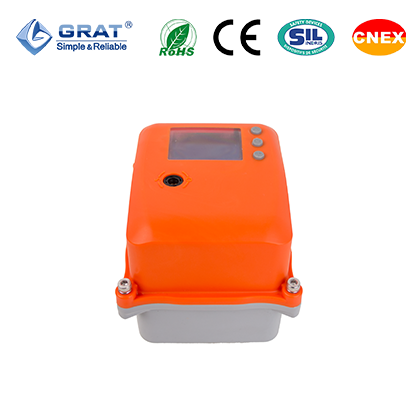

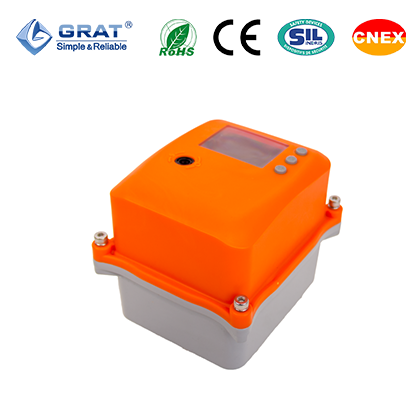

產品名稱：50NM物聯網微型電動執行器
產品簡介：
WA-50物聯網微型電動執行器是最新研制的超小型電動執行機構。
用于蝶閥、球閥、風閥等角行程運行的閥門，控制閥門的開啟、關閉或調節閥門開度?？捎糜谑称?、環保、造紙、化工、電力等行業的工業自動化控制系統中。
1、適用電壓范圍廣泛：可適用AC220V/DC24V的電壓，以靈活地滿足大多數工業自動化行業、不同場景的使用需求，為用戶提供了更高的便利性和靈活性。
2、體積精?。?/strong>比市場上同扭矩的執行器體積減少1/3，真正的小巧輕便、卻極具力量的執行器
3、高扭矩輸出：額定扭矩達到50NM，提供更穩定的力輸出，適用于不同閥門的控制。
4、低功耗高效率：節約能源成本，同時能夠高效穩定地工作。
5、寬泛適配閥門：可裝配DN40及以下球閥，滿足了不同用戶的需求。
6、平穩調速：采用PWM無極調速，確保了執行器運行過程平穩，提供更加穩定的控制。（PWM是連續式無極調速，運行過程平穩，但對執行器輸出扭矩略有影響，速度越低，扭矩越小，可調范圍30%到100%。）
7、精準控制：可調范圍廣，從30%到100%，并且具有0.5%的控制精度，精確滿足了不同場合的控制需求。
8、多種反饋方式：支持4-20mA/0-10V/1-5V的反饋方式，確保了控制的準確性。
9、多種控制方式：采用調節（編碼器）控制方式，支持兼容modbus的通訊協議，方便接入各類工業自動化控制系統。
10、高性能電機：內置過載保護的無刷電機，穩定可靠，使用壽命長。
11、實時參數顯示：OLED實時顯示中文狀態及參數信息，在使用過程中提供了更多的實時反饋和故障報警信息。

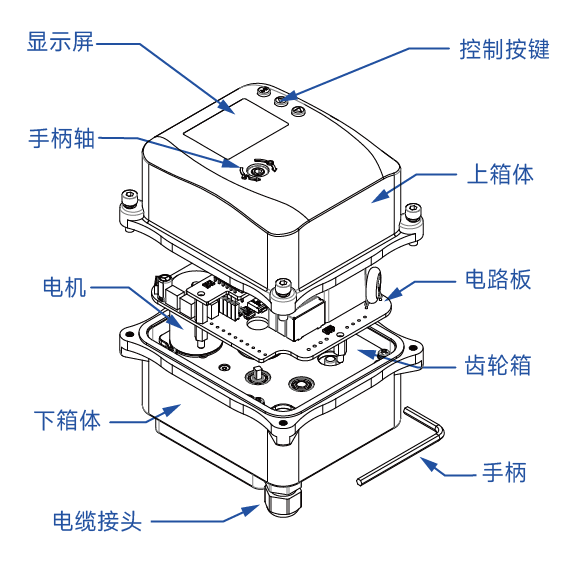

12、人性化設計：提供手動功能，操作更加便捷；采用一體式上箱體和壓鑄鋁下箱體，堅固耐用。

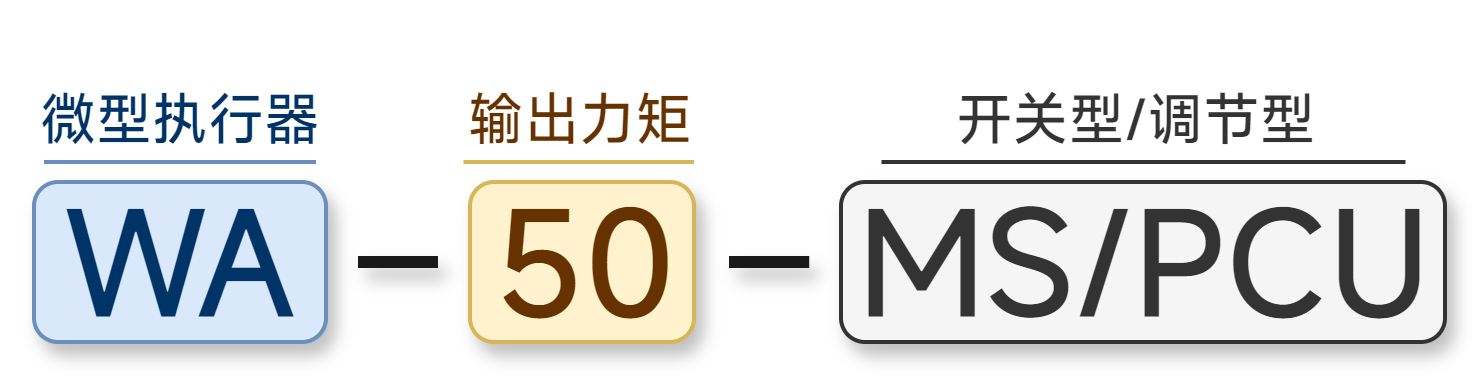

(表一)電動執行機構標準型號及規格
| 額定電壓 | AC220V/DC24V |
| 額定功耗 | 15W |
| 額定扭矩 | 50NM |
| 可裝配閥門 | 50NM (DN32-DN40球閥) |
| 調速方式 | PWM無極調速，運行過程平穩 |
| 可調范圍 | 30%-100% |
| 控制方式 | 調節（編碼器） |
| 通訊協議 | 兼容modbus |
| 控制精度 | 0.5%，高性能無刷電機，內置過載保護 |
| 行程時間 | 15s-25S（0-90°） |
| 位置顯示 | OLED實時顯示中文顯示當前狀態及參數信息 |
| 手動功能 | 六角扳手 |
| 殼體材料 | ABS殼體+TPE按鍵+PC鏡片一體式上箱體 |
| 輸出軸 | 內凹八方(14*14） |
(表二)附加特殊功能可按客戶要求裝備
| 特殊功能選項 | 代號 |
| ▲支架，軸套 | ZT |
| ▲遙控裝置 | C |
| 物聯網執行器與閥體連接尺寸圖 | |
 | |
| 注：八方有9×9，11×11，14×14三兩種備選 |
| 物聯網執行器外形尺寸圖 |
 |
| 物聯網執行器與閥體連接示意圖 | |
 |  |
| 50NM接線圖（DC24V） |  |
| 50NM接線圖（AC220V） |  |
