所屬類別：電動調節閥

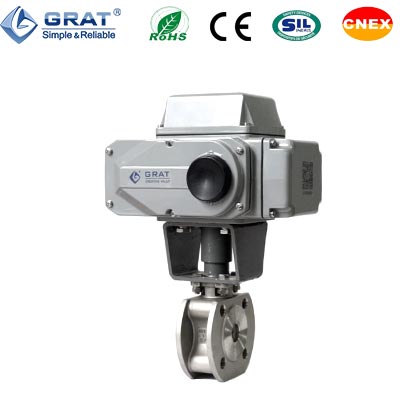

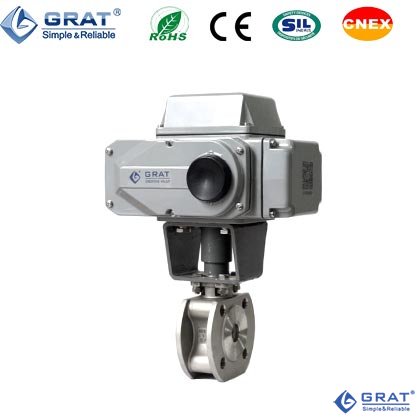

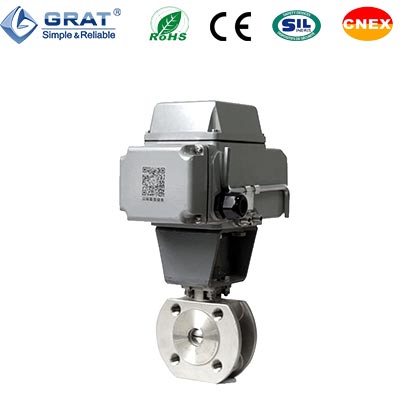

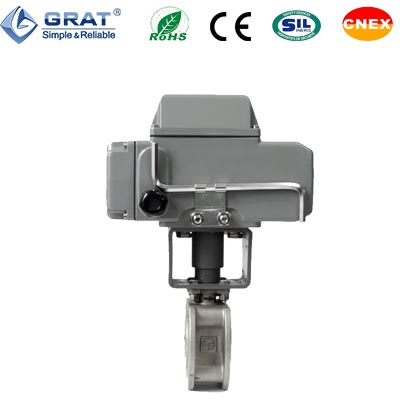

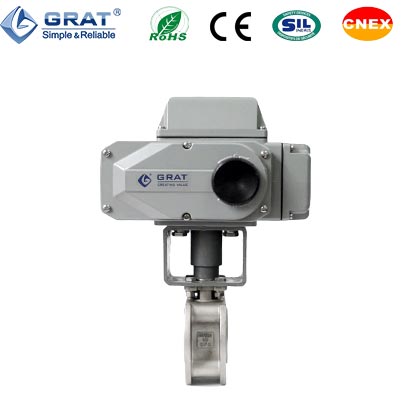

產品名稱：小流量電動調節閥
產品簡介：
MFR專利技術產品小流量電動調節閥輸入控制信號及單相電源可控制運轉，實現對壓力、流量、溫度、液位等各種需要微小流量調節的各種特殊工藝領域調節。專業針對各種小流量高精度調節領域。

1、DDS開關調試專利技術：旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！從原來5步調試到DDS技術的1步到位！我們懂你的煩惱簡單的一步調試，只需要一個內六角扳手按照你預設的角度輕松旋轉刻度盤上的調試螺釘?shù)竭_(dá)位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6
	2、PPD專利定位技術：定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8
3、超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！電動執行器10萬次壽命檢測報告（如右圖）

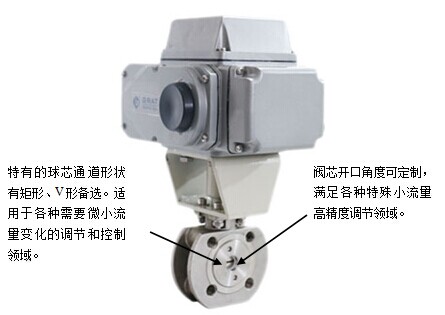

4、獲得國家知識產權局頒發的小流量調節閥技術專利證書。微小流量技術特有的閥芯設計，適用于各種需要微小流量變化的調節和控制領域。

5、專利技術小流量控制≥0-10L/h
專利證號Patent No：ZL201020225917.9

公稱通徑	DN15
公稱壓力	PN1.6-6.4MPa
連接方式	對夾式連接，法蘭連接
閥座形式	不銹鋼可動硬密封，PTFE、PPL軟密封
動作時間	30秒（0-90°）
工作電源	AC110V，AC220V，AC380V DC24V
控制信號	4～20mA 0～5V
輸出信號	4～20mA 0～5V
介質溫度	≤350℃
環境溫度	-30-60℃
適用介質	液體、氣體
死區	0.1%-3.0%可調
閥體材質	WCB SS304 SS316 SS316L
閥座材質	SS304 SS316 SS316L PTFE PPL
閥芯材質	SS304 SS316 SS316L

小流量電動調節閥執行標準

制造標準	GB/T 12238-2008
法蘭標準	GB/T 9124.1-2019、GB/T 9124.2-2019、GB/T 17241.6-2008
結構長度標準	GB12221-2005
檢驗標準	GB/T 13927-2008

格萊特調節閥型號編制及說明

例:

A	V	-	50	PCU	N	16	K	Y	P	F	BT
1	2		3	4	5	6	7	8	9	10	11

格1 調節閥動力驅動方式

代號	E	A
名稱	電動	氣動

格2 閥門結構

V	K	HV	B	BT	B3	P	N	T
V型調節球閥	O型球閥	硬密封V型調節閥	中線軟密封蝶閥	通風蝶閥	三偏心蝶閥	單座閥	雙座閥	三通球閥

格3 公稱通徑DN（mm）(參考安裝尺寸)

格4 控制電路（參考電路圖）

代號	PCU	開關/切斷控制
		S	MS	PIU	CPT	SP
名稱	比例調節閥（I/O:4~20mA）	開關動作	帶無源觸點反饋	開關帶1KΩ電阻反饋	開關動作/輸出4~20mA信號	開關帶1KΩ電阻和無源觸點反饋

格5 介質溫度

代號	N	M	H
名稱	≤120℃	≤220℃	≤400℃

格6 公稱壓力Mpa

代號	10	16	25	40	64
名稱	1.0	1.6	2.5	4.0	6.4

格7 氣動作用方式（電動省略）

代號	K	B
名稱	單作用氣開	單作用氣關

格8 閥座密封形式

代號	Y	R
名稱	硬密封座	軟密封座

格9 閥體材料

代號	C	P	R	RL	注：特殊材料待定
名稱	ZG25	304	316	316L	注：特殊材料待定

格10 連接方式及標準

代號	D	F	S
名稱	對夾式按JB81-94	法蘭式按JB81-94	絲扣連接

格11 防爆等級（無防爆要求缺?。?/span>

代號	EX	BT
名稱	電動隔爆	氣動防爆

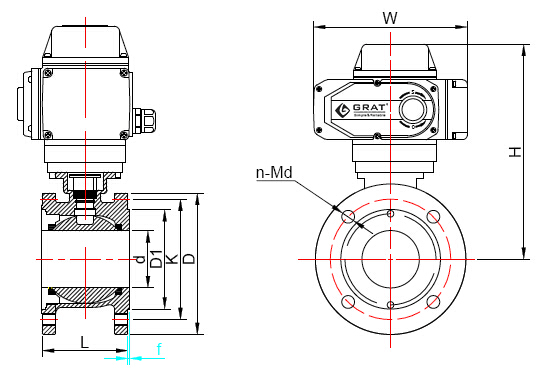

1、小流量電動調節閥法蘭式外形圖和連接尺寸：

通徑DN mm in		d	D1	K	D	n-Md	f	L	H	W
DN15	1/2〃	15	45	65	95	4-M12	2	35	210	196

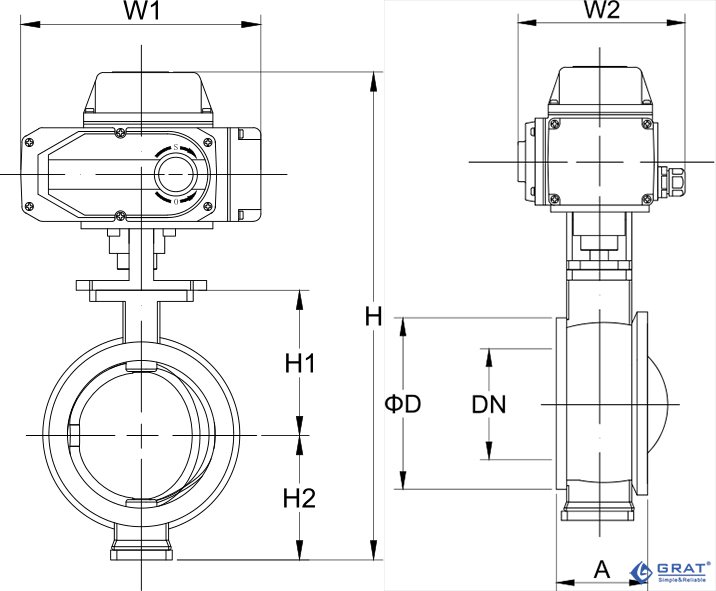

2、小流量電動調節閥對夾式安裝圖及尺寸

通徑DN(mm)	直徑英寸	A	Φd	H1	H2	H	W1	W2
15	1/2"	62	54	74	75	390	196	145

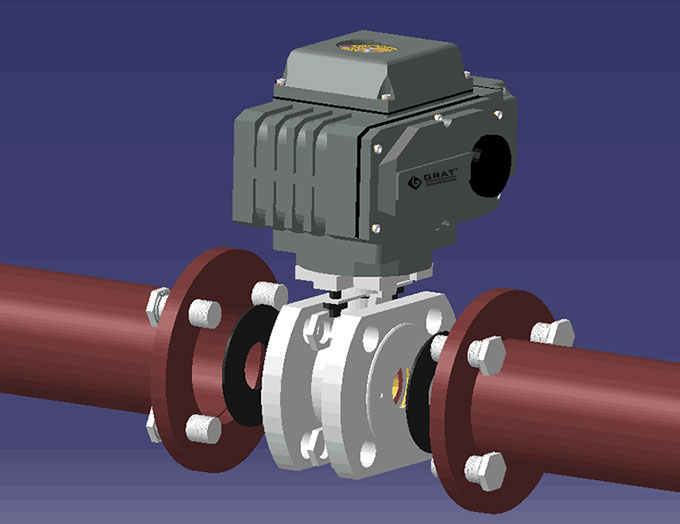

3、小流量電動調節閥與管道的安裝示意圖

4、電動球閥安裝步驟說明書http://www.tame90276.cn/download2/136.html

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
