旋塞閥執行器

所屬類別：電動執行器

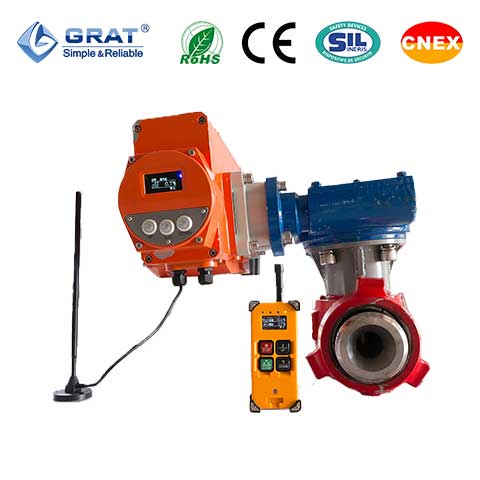

產品名稱：防爆電動旋塞閥執行器(防爆電動旋塞閥執行機構)
產品簡介:
防爆電動旋塞閥執行器是具備防爆性能、以電能為動力，用于驅動旋塞閥實現啟閉或流量調節，防爆等級達到行業最高等級 Ex db ⅡC T6 Gb，適配易燃易爆危險環境的專用執行機構。

防爆執行器特點

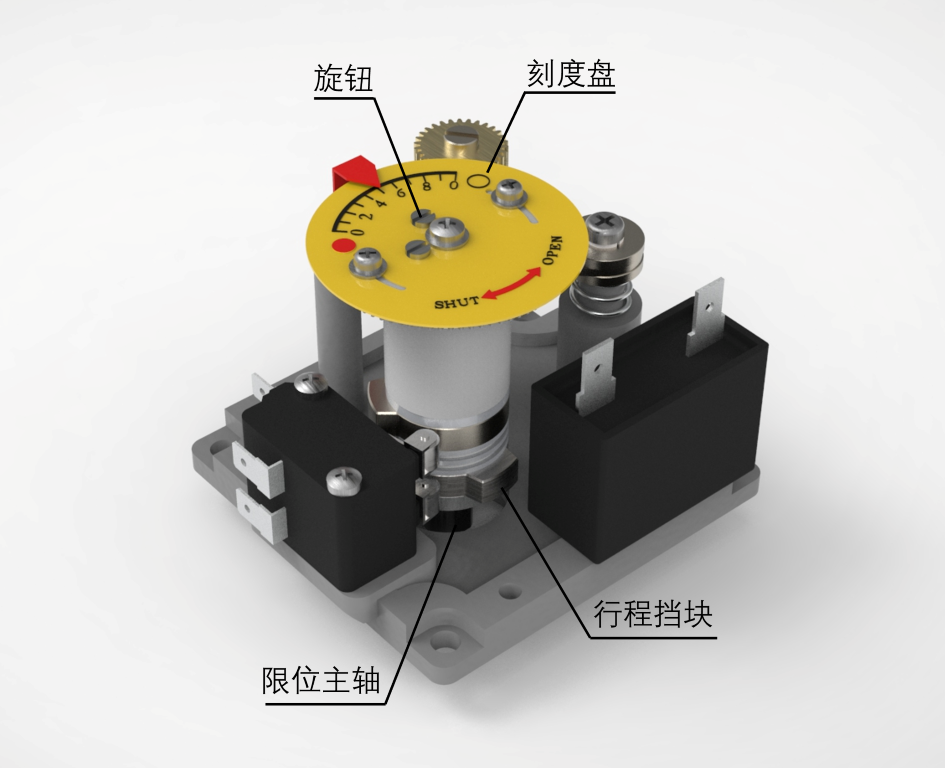

DDS2 (中).png

DDS開關調試專利技術：

旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構

與閥門連接后的電氣、機械位置校準調試！

從原來5步調試到DDS技術的1步到位！我們懂你的煩惱

簡單的一步調試，只需要一個內六角扳手按照你預設的角度

輕松旋轉刻度盤上的調試螺釘?shù)竭_(dá)位置。

DDS開關調試技術專利號：ZL2014 2 0595730.6

型號表示方法

輸出力矩N·m；

EA-600-Ex 表示：輸出力矩為600N·m的電動隔爆執行機構

旋塞閥電動執行器
型號		EA-200-Ex	EA-400-Ex	EA-600-Ex	EA-1000-Ex	EA-1600	EA-2500-Ex
輸出扭矩		200N·m	400N·m	600N·m	1000N·m	1600N·m	600N·m
適配閥體	2寸	35MPa	70MPa
適配閥體	3寸
動作時間		30S	30S	45S	30S	48S	60S/75S
回轉角度		0~90°	0~90°	0~90°	0~90°	0-90°	0~90°
	AC110V	40W	90W	90W	180W	180W	180W
	AC220V	40W	90W	90W	210W	210W	220W
	AC380V	30W	40W	40W	300W	300W	320W
	DC24V	40W	70W	70W
	AC110V	0.63A	1.12A	1.18A	1.93A	1.75A	1.75A
	AC220V	0.35A	0.64A	0.67A	0.96A	0.98A	1.03A
	AC380V	0.19A	0.29A	0.29A			0.48A
	DC24V	3.12A	7.8A	8.0A
整機重量		9.0Kg	9.5Kg	10.0Kg	18.5Kg	19Kg	20.0Kg
絕緣電阻		≥50MΩ/500VDC
耐壓等級		DC24V: 500V 1分鐘 AC110V: 1000V 1分鐘 AC220V: 1500V 1分鐘 AC380V: 2000V 1分鐘
防護等級		IP67
防爆等級		Ex db ⅡC T6 Gb			Ex db ⅡB T4 Gb
安裝方位		360°可調
電氣接口		2-M20x1.5防爆堵頭使用時用戶根據選用電纜加裝相應的防爆電纜接頭
控制電路		S型/MS型/PIU型/SP型/PCU型/CPT型/G型/H型
選裝功能		◆除濕加熱器◆無源觸點開關◆過力矩保護◆現場保護單元
檢測標準		JB/T8219-2016, GB/T 3836.1-2021, GB/T 3836.2-2021

EA-50/100-Ex 防爆系列外形尺寸

標準
直裝

EA-200/400/600-Ex 防爆系列外形尺寸

標準
直裝

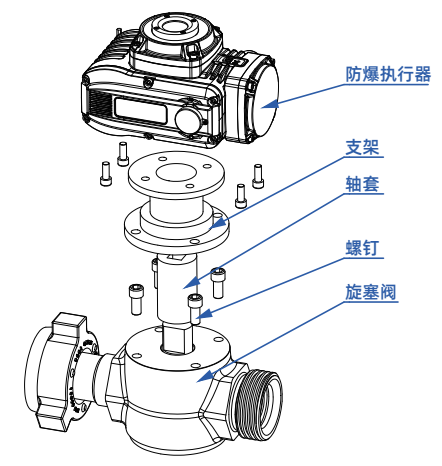

閥體裝配示意圖

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
