所屬類別：電動執行器

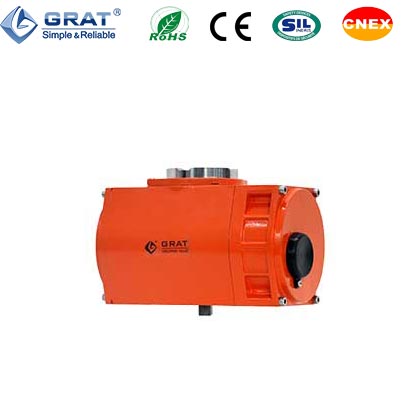

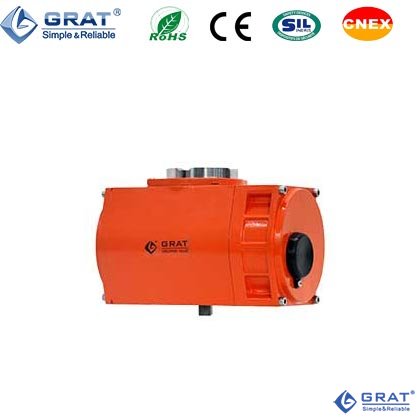

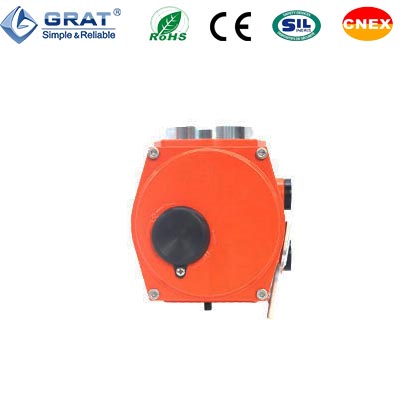

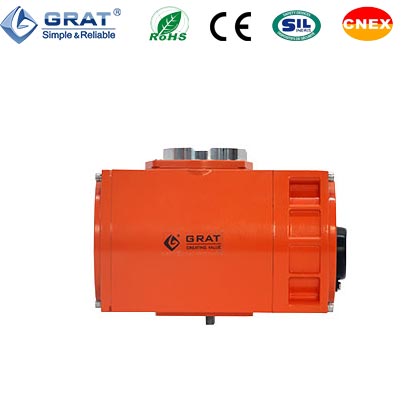

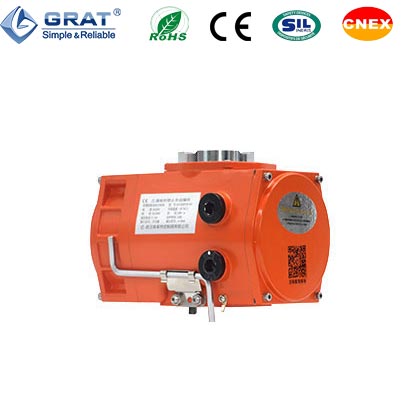

產品名稱：防爆電動執行器(防爆電動執行機構)
型號：部分回轉
產品簡介 :

TA系列防爆產品的防爆結構符合GB38361-2000《爆炸性氣體環境用電氣設備第一部份:通用要求》及GB3836.2-2000《爆炸性氣體環境用電氣設備第二部分:防爆型“d”》的有關規定并采用整體隔爆結構。

產品各防爆部件組成的防爆外殼可以承受爆炸性氣體混合物在殼內爆炸所產生的爆炸壓力并可以阻止殼內的爆炸向殼外的爆炸性氣體環境傳播即使產品內部產生爆炸時也不會傳播到殼外并引爆殼外的爆炸性氣體混合物。

設計特點：
采用筒體式單腔設計將所有電氣、機械部件全部封藏于堅固殼體之內有效隔離引燃源

采用優質鋁合金外殼強度高瞬間抗爆壓力1.6MPa耐壓、耐熱、耐寒性好

各防爆面采用圓形止口間隙配合CNC精密加工隔爆性能穩定可靠

各防爆面同時配用"o”型圈密封防護等級IP68

輸出級采用0-360蝸輪可實現0-24圈回轉

全系配S05211安裝盤與閥門配合方便簡潔

多種電源兼容設計可滿足用戶各種需求

采用功能性模塊化設計靈活組態方使用戶功能選用
密封性能為IP68等級

防爆等級:

TA防爆系列產品的防爆等級為: Exd ⅡC T6 GB

Ex：中國及國際電工委員會的防爆標志，表明電氣設備符合GB3836和IEC60079中所列的一個或多個防爆型式

db:防爆類型，指代防爆方式為“隔爆型”

ⅡC:除Ⅰ類外的其他爆炸性氣體環境用電氣設備，即工廠用電氣設備
注：ⅡB的設備可以用于ⅡA設備的使用條件，同樣，ⅡC的設備可以用于ⅡA和ⅡB設備的使用條件，因此，防爆級別ⅡC＞ⅡB＞ⅡA

T6:溫度組別表示允許執行機構最高表面溫度為85℃

在GB3836.1-2021附錄B中詳細列出了可燃性氣體蒸汽的級別及溫度組別用戶在選型或使用時可以自行查閱

【特別提示】產品使用場所周圍的爆炸性介質的種類和組別必須與本產品所允許選用的介質及組別相一致

否則在本產品非適用環境下不能起到防爆功效

TA系列電子是一體化電動執行器輸出力矩為50N·m-2500N·m，適配各種旋轉類閥門（如：球閥，蝶閥）和風門擋板，液體耦合器等旋轉類機械定位轉動的開關及調節控制。

電動執行機構標準型號及規格：
點擊具體型號可查看執行器具體參數：
如：點擊Ex05可查看TA-Ex05執行器的具體參數。

型號		Ex05	Ex10	Ex20	Ex40	Ex60	Ex100	Ex160	Ex250
輸出力矩		50Nm	100Nm	200Nm	400Nm	600Nm	1000Nm	1600Nm	2500Nm
動作時間		20S	30S	30S	30S	45S	30S	48S	75S
回轉角度		0~90°	0~90°	0~90°	0~90°	0~90°	0~90°	0~90°	0~90°
電機功率		10W	25W	40W	90W	90W	210W	210W	300W
額定電流	AC110V	0.24A	0.57A	0.63A	1.12A	1.18A	1.93A	1.75A	1.75A
	AC220V	0.15A	0.23A	0.42A	0.68A	0.72A	0.96A	0.98A	1.03A
電機 壽命	AC220V/380V	S2工作制，壽命≥10萬小時
	DC24V	壽命600小時，極限2000小時
整機重量		4.5Kg	7.5Kg	8.0Kg	12Kg	12.5Kg	18.5Kg	19Kg	20Kg
推薦適配閥體	球閥	DN15-40	DN50-65	DN65-80	DN80-100	DN150-200	DN250-300	DN300	DN400
	蝶閥	DN32-50	DN50-125	DN150-200	DN200-250	DN300-DN400	DN400-600	DN600	DN700-800
輸入信號		4~20mA/DC1~5VDC
輸出信號		4~20mADC
基本誤差		不超過±1%
回差		小于0.3%
死區		0.4%～1.5%可調
尼爾特性		0次
機構重復性誤差		0%
絕緣電阻		100MΩ/500VDC
耐壓等級		1500VAC 1分鐘
防護等級		IP68
防爆等級		Exd ⅡCT6 GB
安裝方位		360°可調
電氣接口		2-M20x1.5防爆堵頭使用時用戶根據選用電纜加裝相應的防爆電纜接頭
環境溫度		-30℃~+60℃
選裝功能		◆除濕加熱器 ◆無源觸電開關 ◆過力矩保護 ◆現場保護單元

附加特殊功能可按客戶要求裝備

特殊功能選項	代號
▲力矩限制裝置	ATS
▲支架，軸套	ZT
▲遙控裝置	C
▲除濕加熱器	H

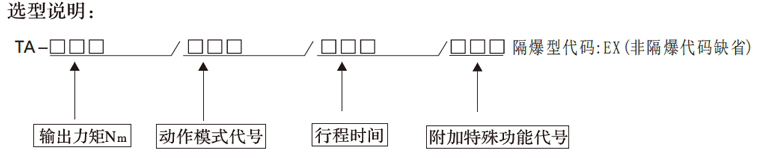

★選型舉例：

TA-100/PIU/30S/ATS 表示:輸出力矩為100N·m，開關動作模式輸出0~1KΩ信號。帶力矩限制裝置。行程時間30秒。

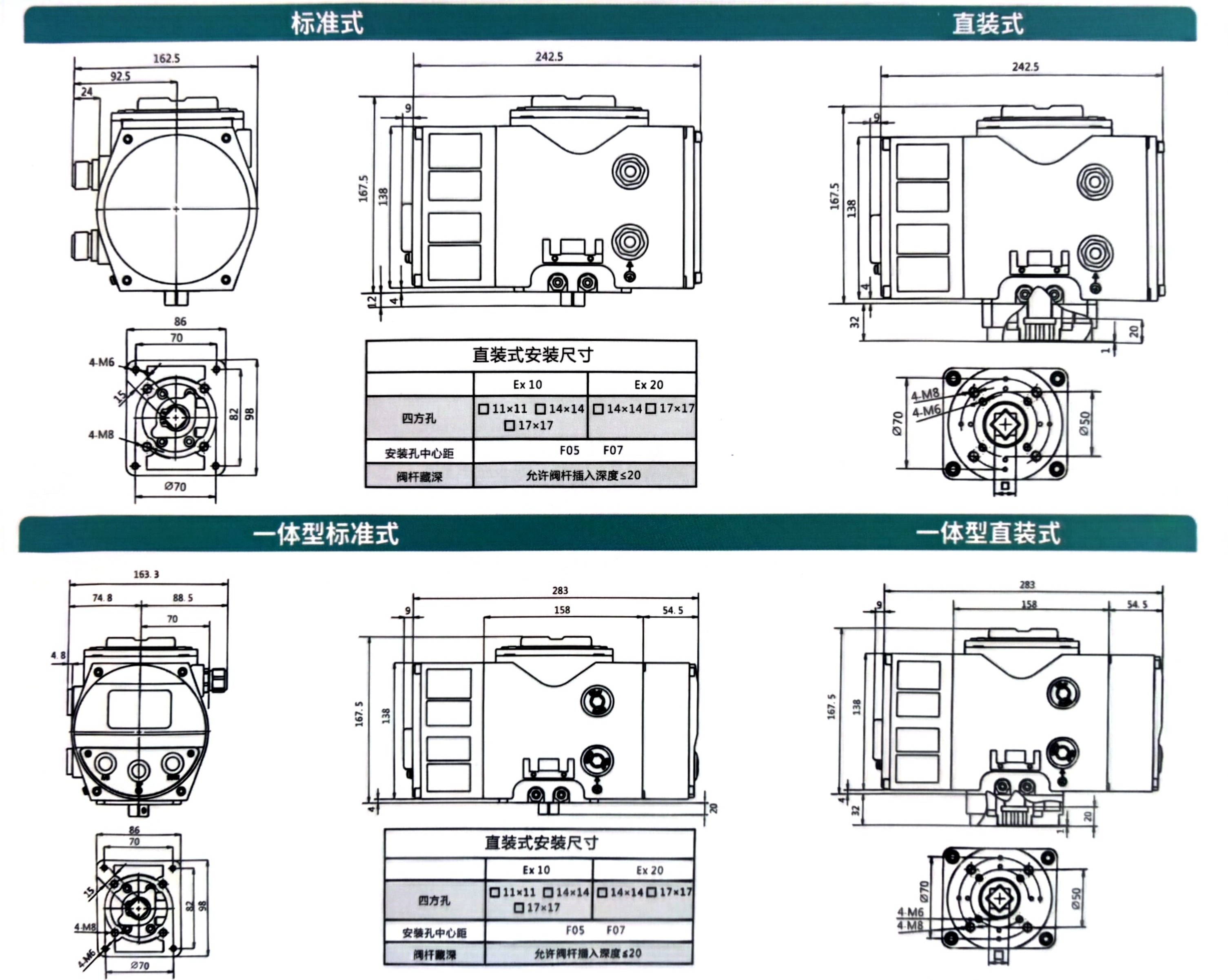

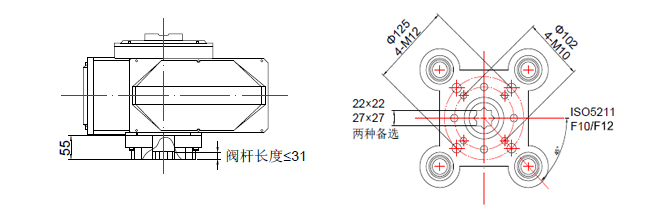

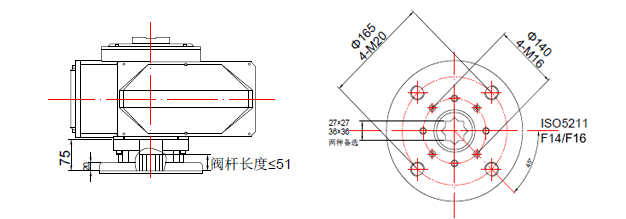

部分回轉防爆電動執行器安裝尺寸圖：

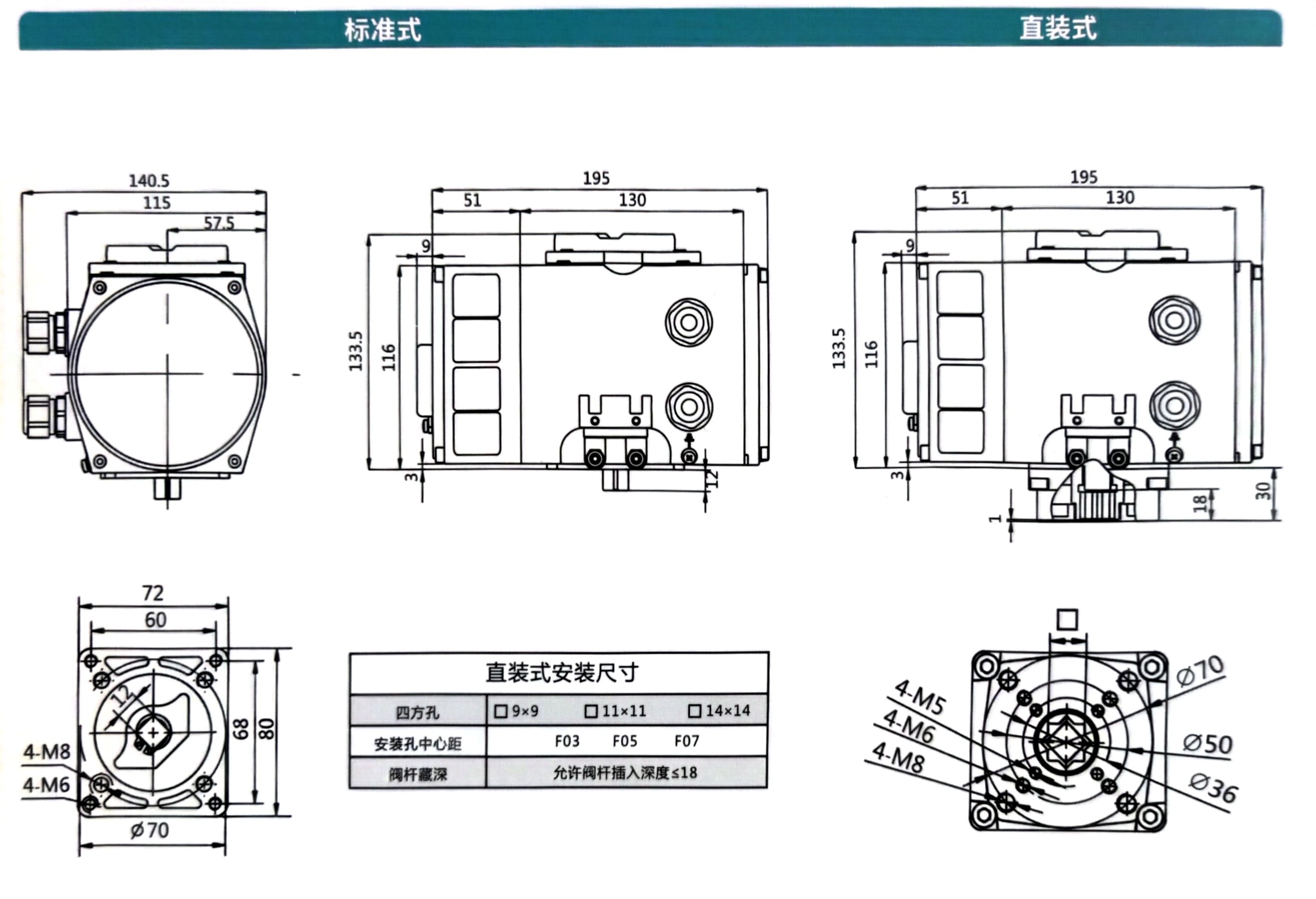

標準型-50NM：

推薦適配閥體	球閥	DN15-40(PN1.6MPa)
推薦適配閥體	蝶閥	DN32-50(PN1.6MPa)

標準型－100/200NM：

推薦適配閥體	球閥	DN50-80
推薦適配閥體	蝶閥	DN50-200

標準型－400/600NM:

推薦適配閥體	球閥	DN80-200
推薦適配閥體	蝶閥	DN200-400

標準型-1000/1600/2500NM:

推薦適配閥體	球閥	DN250-400
推薦適配閥體	蝶閥	DN400-800

直裝型-50NM:

推薦適配閥體	球閥	DN15-40
推薦適配閥體	蝶閥	DN32-50

直裝型-100/200型:

推薦適配閥體	球閥	DN50-80
推薦適配閥體	蝶閥	DN50-200

直裝型-400/600NM:

推薦適配閥體	球閥	DN80-200
推薦適配閥體	蝶閥	DN200-400

直裝型-1000NM:

推薦適配閥體	球閥	DN250-300
推薦適配閥體	蝶閥	DN400-600

直裝型-1600/2000NM:

推薦適配閥體	球閥	DN350
推薦適配閥體	蝶閥	DN700

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開 關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
