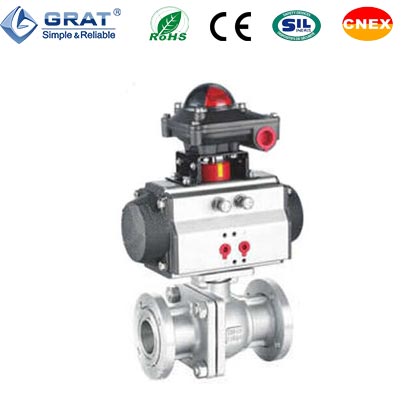

氣動真空V型球閥

所屬類別：氣動球閥

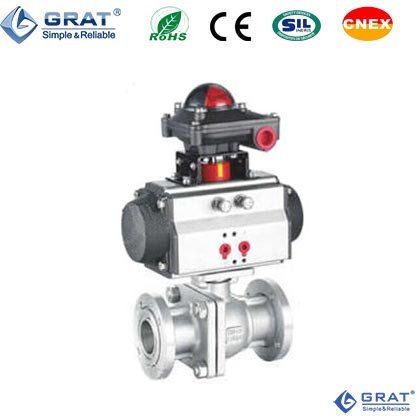

產品名稱：氣動真空V型球閥
產品簡介：
    高真空球閥是利用壓力氣體作動力，能過氣缸來驅動球體作旋轉運動，達到接通或切斷氣流目的的一種閥門。它具有高流導，連接形式多樣等特點，是真空和壓力能同時兼用的一種閥門。
    適用的介質為空氣及弱腐蝕性氣體。是乳品、酒業、生物工程、食品、制藥、飲料、化工、化妝品等領域的常選閥門。并已廣泛應用于新能源行業及半導體產業。
適用范圍
16×105～6.7×10-4Pa(螺紋連接)
6×105～6.7×10-4Pa(螺紋連接)
40×105～6.7×10-4Pa(螺紋連接)
105～6.7×10-4（快卸法蘭)
閥門漏率
≤6.7×10-5Pa.L/S
介質溫度
 -30～+150℃（聚四氟乙烯PTFE）
-30～+260℃（對位聚苯PPL）
氣源壓力
0.4～0.6MPa
安裝狀態
任意Any
電源
常規出廠：AC220V/50HZ
可選：AC110V、DC24V
信號反饋
常規出廠：閥位指示器
可選：智能型（控制信號4-20mA）


閥體、閥蓋、閥桿、球體
不銹鋼
密封件
聚四氟乙烯、對位聚苯、氟橡膠



耗氣量


開向體積和關向體積


型號 開關體積（升） 關向體積（升）
50 0.11 0.15
65 0.22 0.24
75 0.3 0.35
85 0.45 0.48
95 0.5 0.55
110 0.7 0.7
125 1.6 1.6
140 2.3 2.1
160 3.5 3
190 5.9 5.9
210 7.6 7.5
240 11 9
270 17 14
300 23.5 28
350 34 40
400 58 58


耗氣量取決于供氣壓力，開關形成，體積及動作次數，計算如下：

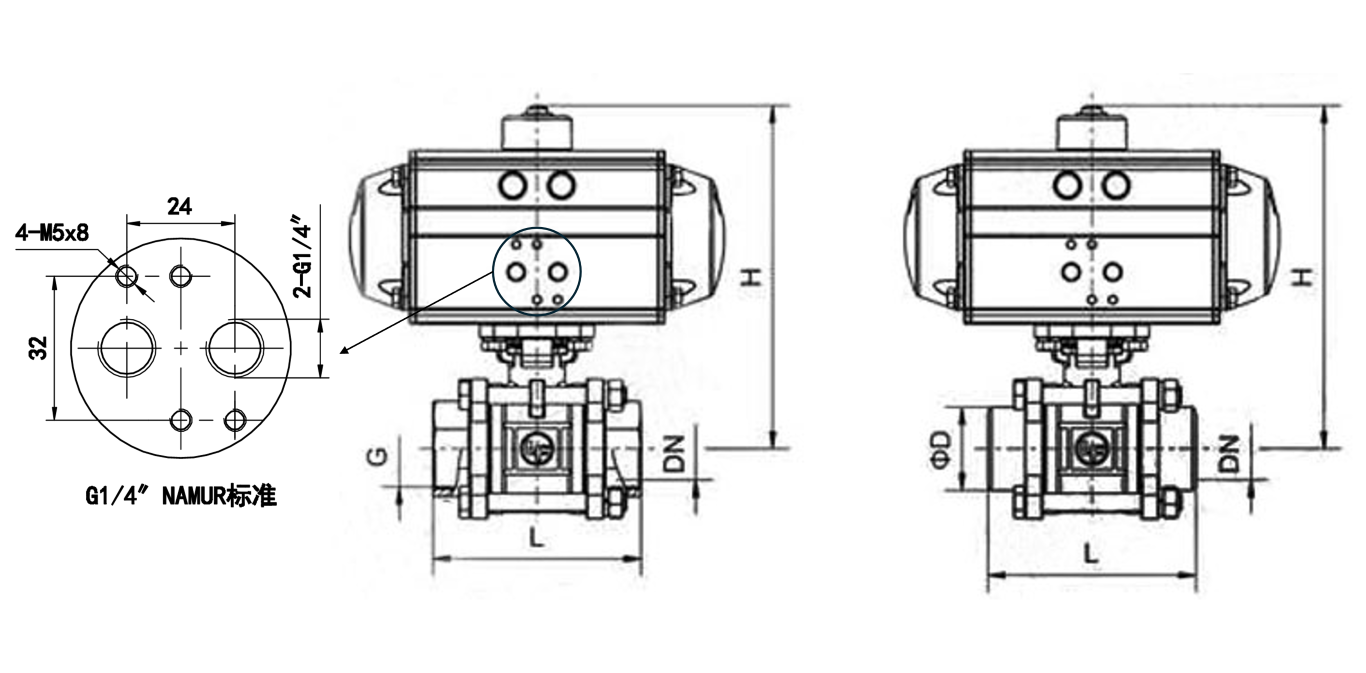

   1、氣動真空V型球閥外形及連接尺寸（單位：毫米）

圖片8 (中).png

圖1-1                     圖1-2

   2、氣動真空V型球閥螺紋連接尺寸（圖1-1）

型號
DN
G
L
H
10G
10
3/8〃
70
129
16G
16
1/2〃
70
129
25G
25
1〃
91
161
32G
32
1-1/4〃
108
166
40G
40
1-1/2〃
123
191
50G
50
2〃
138
198
63G
63
2-1/2〃
185
233
80G
80
3〃
210
253
100G
100
4〃
268
313

   3、氣動真空V型球閥焊接連接尺寸（圖1-2）

型號
DN
D
L
H
10H
10
17.5
70
129
16H
16
22.7
70
129
25H
25
33.5
91
161
32H
32
42
108
166
40H
40
48.5
123
191
50H
50
60.5
138
198
63H
63
76.5
185
233
80H
80
90
210
253
100H
100
106.5
268
313

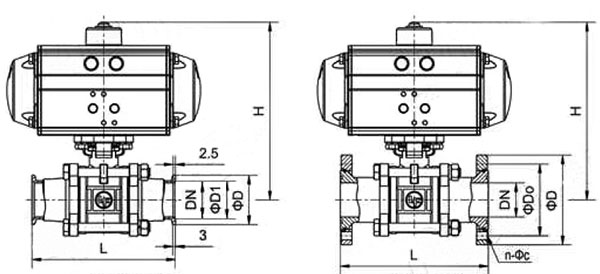

圖2-1                     圖2-2

   4、氣動真空V型球閥快卸法蘭尺寸（圖2-1）

型號
DN
D
D1
L
H
10KF
10
30
12.2
94
129
16KF
16
30
17.2
104
129
25KF
25
40
26.2
114
161
32KF
32
55
34.2
140
166
40KF
40
55
41.2
165
191
50KF
50
75
52.2
175
198

   5、氣動真空V型球閥活套法蘭尺寸（圖2-2）

型號
DN
D
Do
L
n-Φc
H
10F
10
55
40
94
4-Φ6.6
129
16F
16
60
45
104
4-Φ6.6
129
25F
25
70
55
114
4-Φ6.6
161
32F
32
90
70
140
4-Φ9
166
40F
40
100
80
165
4-Φ9
191
50F
50
110
90
175
4-Φ9
198
63F
63
130
110
195(186)
4-Φ9
233
80F
80
145
125
220(203)
8-Φ9
253
100F
100
165
145
280(220)
8-Φ9
313

   注：括號內驚起為兩片式結構的長度。


開關型接線圖

(電磁閥接線圖)
調節型接線圖

(定位器信號線)
