不銹鋼氣動防爆蝶閥

 所屬類別：氣動蝶閥

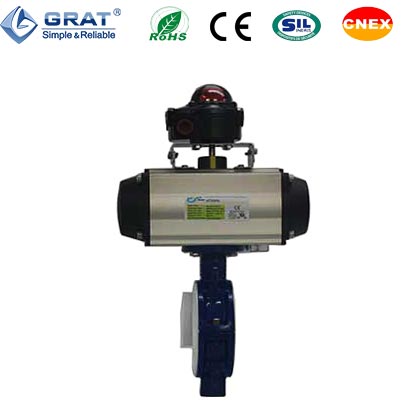

產品名稱：不銹鋼氣動防爆蝶閥
產品簡介：
                不銹鋼蝶閥是指運用不銹鋼材料制作而成的閥門，不銹鋼閥門使用行業：食品行業，各種速凍食品脫水線設備，玻璃制品行業。



中線蝶閥Cv值

規格
Size		 mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
inch 2" 2.5" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 32" 36" 40" 48"
90°開啟時CV
Full 90°Open		 135 220 302 600 1022 1579 3136 5340 8250 11917 16388 21705 27908 43116 49500 68250 86375 119750 187300


耗氣量


開向體積和關向體積


型號 開關體積（升） 關向體積（升）
50 0.11 0.15
65 0.22 0.24
75 0.3 0.35
85 0.45 0.48
95 0.5 0.55
110 0.7 0.7
125 1.6 1.6
140 2.3 2.1
160 3.5 3
190 5.9 5.9
210 7.6 7.5
240 11 9
270 17 14
300 23.5 28
350 34 40
400 58 58


耗氣量取決于供氣壓力，開關形成，體積及動作次數，計算如下：






規格 D D1 D2 D3 D4 n-Φ H f  D5 b
50 165 125 59 52 52 4-Φ 18 20 3  62 8
65 185 145 122 75 67 4-Φ 18 20 3  78 8
80 200 160 133 91 82 8-Φ 18 20 3  91 8
100 220 180 158 110 102 8-Φ 18 22 3  116 8
125 250 210 184 135 127 8-Φ 18 22 3  142 8
150 285 240 212 161 152 8-Φ 22 24 3  170 10
200 340 295 268 221 208 12-Φ 22 26 3  221 10
250 405 355 320 275 255 12-Φ 26 29 3  275 10
300 460 410 370 327 308 12-Φ 26 32 4  326 14
350 520 470 430 379 355 16-Φ 26 34 4  358 14
400 580 525 482 429 405 16-Φ 30 36 4  409 14
450 640 585 532 481 455 20-Φ 30 38 4  460 16
500 715 650 585 532 505 20-Φ 33 42 4  511 16
600 840 770 685 633 605 20-Φ 36 44 5  613 18



開關型接線圖

(電磁閥接線圖)
調節型接線圖

(定位器信號線)
