產品簡介：
斷電復位模塊是開關型產品的一個重要組成部分，通過開關切換控制，

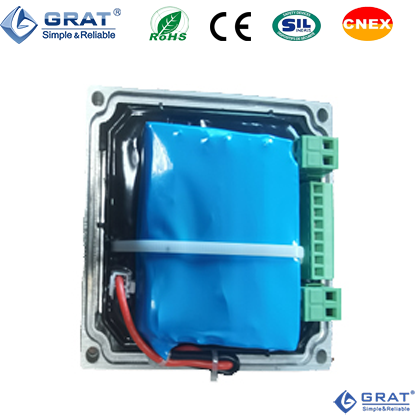

結構：帶高倍率聚合物電池。
工作電壓：100-264VAC，電機電壓DC24V，最大功率200W。
無源反饋與有源反饋同時具備，用戶可自行接線選擇
儲能器件：高倍率聚合物電池
產品特點：
1、工作電壓：100-264VAC，電機電壓DC24V，最大功率200W。
2、儲能器件：高倍率聚合物電池
3、模塊集成電池管理系統，電池充電帶過流、過壓保護。
4、體積小重量輕，性能穩定可靠。
5、用戶切斷電源后，執行機構自動復位。
適應機型：
中小型執行器（其他機型定制）
供電電源：
AC220V
反饋信號：
無源反饋與有源反饋同時具備，用戶可自行接線選擇
控制方式：
開關型，遠程開關控制
接線定義說明以及注意事項：
|
斷電復位接線圖 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
N |
L |
KDW |
GDW |
GND |
KF |
GF |
COM |
KDWXH |
GDWXH |
- |
+ |
|
220VAC |
開到位 |
關到位 |
地線 |
開閥 |
關閥 |
開（關）到位公共端 |
開到位反饋信號 |
關到位反饋信號 |
DC24V電機負 |
DC24V電機正 |
|
連接外部信號，必須與開閥，關閥同步否則相反。 |
1.當開閥連接到5地線電機正轉。
2.當關閥連接到5地線電機反轉。
3.斷電后電池供電時，開關相反。 |
1.當電機開到位時，8和9輸出全開信號。
2.當電機關到位時，8和10輸出全關信號。 |
|
注意：先連線調試好再通電測試斷電復位功能，當AC電源斷電時閥門自動復位 |
