    三片式球閥是球閥結構中常見的一種，閥體分為三部分，左右為副閥體，中間為主閥體。主副閥體通過螺栓連接起來，安裝和拆卸比較方便，在浮動式球閥和固定式球閥中都有使用三片式結構。(如圖1-1)

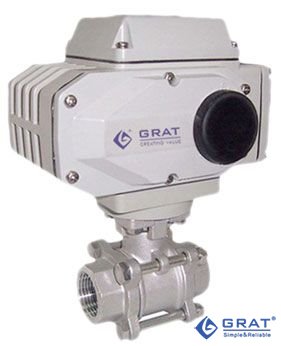

圖1-1 三片式電動球閥

    三片式球閥連接方式有法蘭連接，螺紋連接，焊接，卡箍連接，卡套連接等形式，材料有WCB鑄鋼，304不銹鋼，316不銹鋼等。三片式球閥由于便于拆分，在焊接球閥中使用普遍，在左右副閥體焊接完畢后可以方便更換閥座密封圈，在開關比較頻繁，磨損較快的工況可以優先選用三片式球閥。
    三片式球閥可以按照ISO5211標準，采用高平臺球閥結構。與氣動執行器或電動執行器組成氣動三片式球閥或電動三片式球閥。安裝和維護比較方便。
    三片式球閥球體流道尺寸比一片式球閥球體流道尺寸大，流通能力強。
    三片式球閥優點:
    1、流體阻力小，其阻力系數與同長度的管段相等。
    2、結構簡單、體積小、重量輕。
    3、緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
    4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
    5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
    6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
    7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
    三片式球閥安裝：
    1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
    2、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖
    3、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
    4、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
    5、本類閥應安裝在管道的水平方向或垂直方向。
    6、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
    7、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
