調節閥的流量特性是指流體流過閥門的相對流量和閥門的相對開度之間的關系。

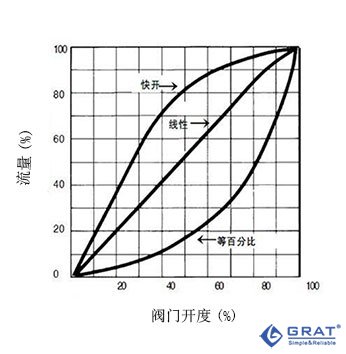

調節閥的流量特性包括理想流量特性和工作流量特性，在調節閥進出口壓差固定不變時得到的流量特性稱為理想流量特性。理想流量特性有直線、等百分比、快開3種特性(如圖1-1）。
(1)等百分比特性
等百分比特性也稱為對數特性，在行程的每一點上單位行程變化所引起的流量的變化與此點的流量成正比，流量變化的百分比是相等的。所以它的優點是流量小時，流量變化小，流量大時，則流量變化大，也就是在不同開度上，具有相同的調節精度。在全行程范圍內工作都較平穩，尤其在大開度時，放大倍數也大。工作更為靈敏有效，應用廣泛，適應性強。
等百分比特性在直線特性下方，在同一行程時，直線流量特性閥比等百分比流量特性的調節閥通過的流量大。
(2)直線特性
是指調節閥的相對流量和相對開度的比值為常數。調節閥在同樣開度變化值下，流量小時流量的變化值相對較大，調節作用較強，容易產生超調和引起振蕩；流量大時，流量的變化值相對較小，調節作用不夠靈敏。
(3)快開特性
是指調節閥在開度很小時流量就已經較大，隨著開度增加，流量很快達到最大值。故稱為快開特性。適用于迅速開關的切斷閥。
從調節閥的流量特性可以看出，調節閥的流量特性它取決于閥芯的。V型口閥芯(如圖1-2、1-3、1-4、1-5)都是等百分比流量特性。只是閥芯的開槽口不一樣，曲線有高低。矩形口閥芯(如圖1-6)直線性流量特性，O型閥芯快開流量特性。調節閥流量特性對選用調節閥有非常重要的意義，直接影響到自動控制系統的質量和穩定性，因此必須正確合理選擇調節閥的流量特性。在工程應用中，我們選用最多的是等百分比特性，對于壓差變化小、可調范圍小、開度變化小的場合，也可以選用直線特性的調節閥。
