    一、法蘭連接

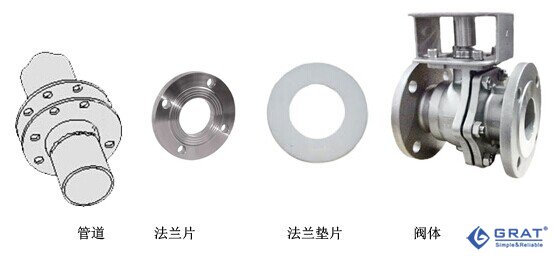

    把閥體放在管道之間，兩頭先各自固定在一個法蘭片上，然后在兩頭法蘭盤片之間加上法蘭墊片，固定好。最后用螺栓將兩個法蘭片對準法蘭孔拉緊使其緊密結合。順序如圖所示。有的管道或者是管件器材，已經自帶法蘭，那也屬于法蘭連接。

圖1-1 法蘭連接結構圖

    二、螺紋連接

圖1-1 內螺紋連接閥體

    螺紋連接是一種廣泛使用的可拆卸的固定連接，主要用于小口徑的閥門，50口徑左右的，與其它連接相比無需較多的部件，直接與管道連接，非常經濟。

    常見的管螺紋主要包括以下幾種：NPT、PT、G等。
    1、NPT是National(American)Pipe Thread的縮寫，屬于美國標準的60度錐管螺紋，用于北美地區，國標查閱GB/T12716-1991。
    2、PT（BSPT）是Pipe Thread 的縮寫，是55度密封圓錐管螺紋，屬于惠氏螺紋家族，多用于歐洲及英聯邦國家，常用于水及煤氣管行業，錐度1:16，國標查閱GB/T7306-2000。國內叫法為ZG.。
    3、G是55度非密封管螺紋，屬惠氏螺紋家族。標記為G代表圓柱螺紋。國標查閱GB/T7307-2001。
    公制螺紋與英制螺紋
    公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示；
    公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋為等腰60度牙型；
    公制螺紋用公制單位（如mm），美英制螺紋用英制單位（如英寸）；
    “行內人”通常用“分”來稱呼螺紋尺寸，一英寸等于8分，1/4英寸就是2分，以此類推。
    另外還有：ISO—公制螺紋標準60度；UN—統一螺紋標準60度；API—美國石油管螺紋標準60度；W—英國惠氏螺紋標準55度。
    各種螺紋的區別
    NPT，PT，G　都是管螺紋．
    NPT 是 National (American) Pipe Thread 的縮寫，屬于美國標準的 60 度錐管螺紋，用于北美地區．國家標準可查閱 GB/T12716-1991
    PT 是 Pipe Thread 的縮寫，是 55 度密封圓錐管螺紋，屬惠氏螺紋家族，多用于歐洲及英聯邦國家．常用于水及煤氣管行業，錐度規定為 1:16． 國家標準可查閱 GB/T7306-2000
    G 是 55 度非螺紋密封管螺紋，屬惠氏螺紋家族．標記為 G 代表圓柱螺紋．國家標準可查閱 GB/T7307-2001
    另外螺紋中的1/4、1/2、1/8 標記是指螺紋尺寸的直徑，單位是英寸．行內人通常用分來稱呼螺紋尺寸，一英寸等于8分，1/4 英寸就是2分，如此類推．G 就是管螺紋的統稱(Guan)，55，60度的劃分屬于功能性的，俗稱管圓。即螺紋由一圓柱面加工而成。
    ZG俗稱管錐，即螺紋由一圓錐面加工而成，一般的水管接頭都是這樣的，國標標注為Rc公制螺紋用螺距來表示，美制螺紋60度。公制螺紋用公制單位， 美英制螺紋用英制單位。管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。公稱直徑是指所連接的管道直徑，顯然螺紋直徑比公稱直徑大。1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸。
    英制管螺紋來源于英制惠氏螺紋，惠氏螺紋的管路系列與惠氏螺紋牙型組合建立起了英制管螺紋的基本尺寸.按1/16錐度關系，惠氏螺紋的徑向直徑公差轉化為英制密封管螺紋的軸向牙數公差（存在一定量的修約和調整）.再參照英制密封管螺紋的公差值提出英制非密封管螺紋的公差（公差由單向分布變?yōu)閱蜗蚍植?，放松頂徑公差，放開底徑公差）.三種螺紋提出的時間為：
    1841年，提出英國惠氏螺紋，1905年，頒布惠氏螺紋新標準（BS 84）。
    1905年，頒布英制密封管螺紋標準（BS 21）.
    1905年至1940年，由惠氏螺紋履行英制非密封管職責.1940年，提出惠氏螺紋的非密封管螺紋系列（BSP系列）；1956年，單獨頒布英制非密封管螺紋標準（BS 2779）。
    歐洲國家和英聯邦國家首先接受了英制管螺紋標準.ISO/TC5/SC5管螺紋標準化技術委員會及其秘書處受歐洲國家控制，英制管螺紋標準被ISO標準采用.1955年，ISO提出英制密封管螺紋標準（ISO R 7）；1961年，ISO提出英制非密封管螺紋標準（ISO R 228）.1978年，ISO頒布了兩種英制管螺紋的正式標準（ISO7-1和ISO228-1）.英制管螺紋已被北美洲已外的國家所普遍接受，廣泛的應用于國際貿易中。
