3、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整；如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。
2.2 電動蝶閥安裝步驟

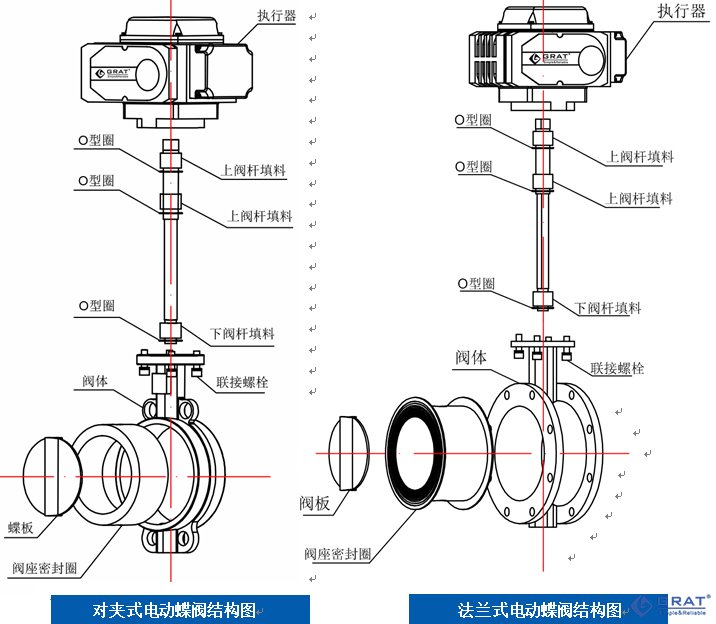

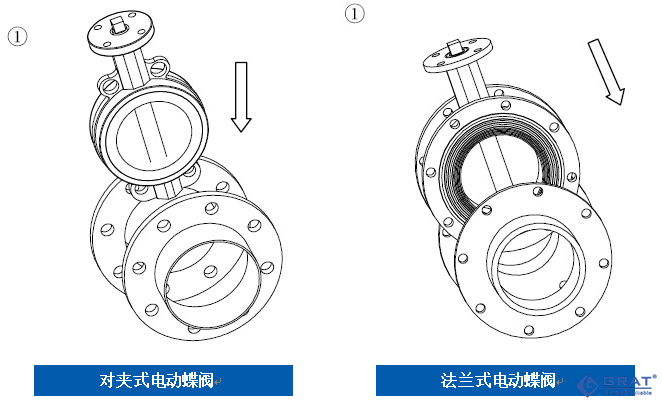

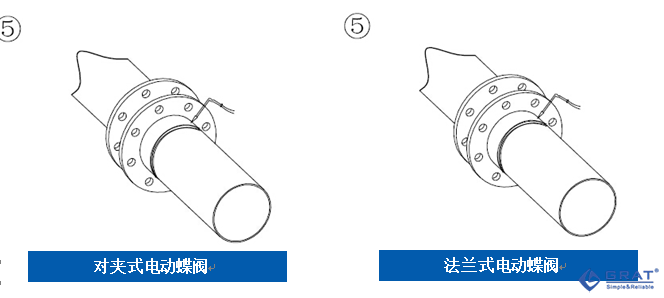

2.2.1 將閥門放置于預安裝的兩片法蘭之間（法蘭蝶閥需預兩端墊片位置）

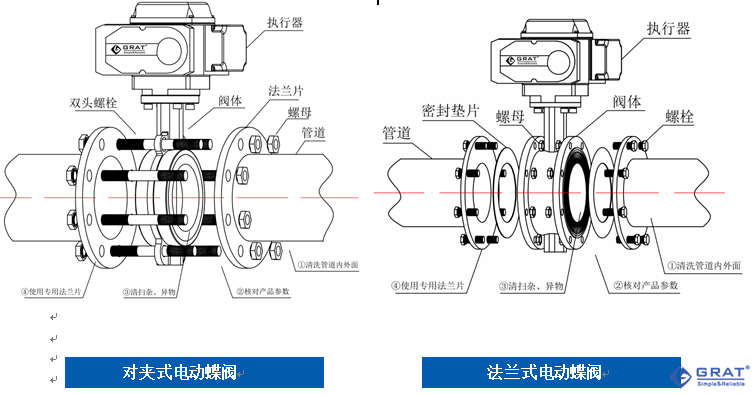

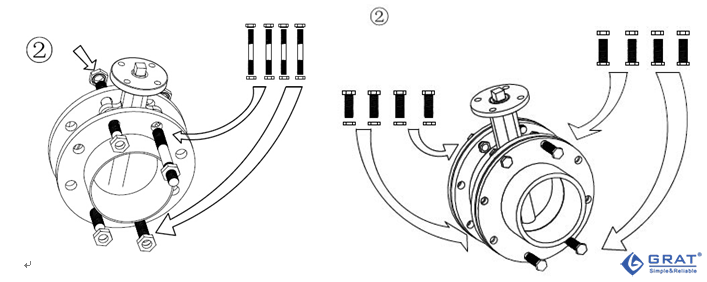

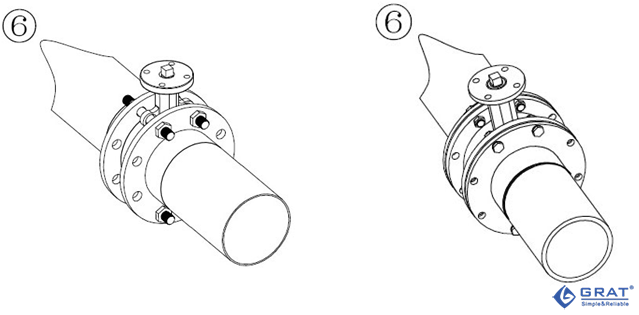

2.2.2 按圖示將兩端螺栓螺母分別輕輕插入兩端對應的法蘭孔（法蘭式蝶閥需調整墊片位置），將螺母稍加擰緊以校正法蘭面的平面度；

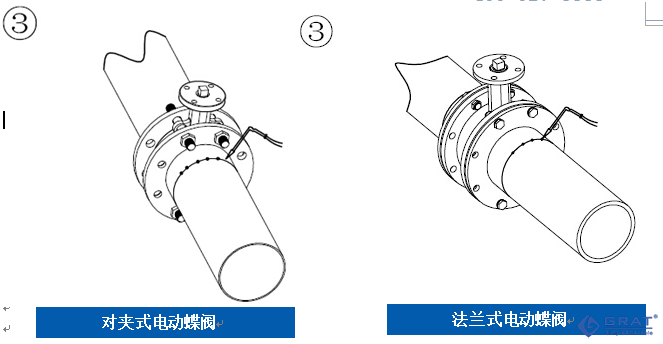

2.2.3 將法蘭利用點焊固定于管道上；

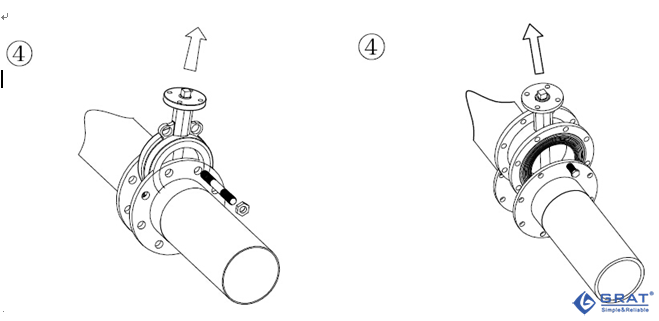

2.2.4 將閥門移出；
2.2.5 將法蘭完全焊接固定在管道上；
2.2.6 待焊口冷卻后再安裝閥門，保證閥門在法蘭中有足夠活動空間以防止閥門被損壞，并保證閥板有一定的開度（法蘭蝶閥需加密封墊）；校正閥門位置并將所有螺栓擰緊，（注意不要擰得過緊）；將閥門打開，保證閥板能自由開閉，然后使閥板輕微開啟；

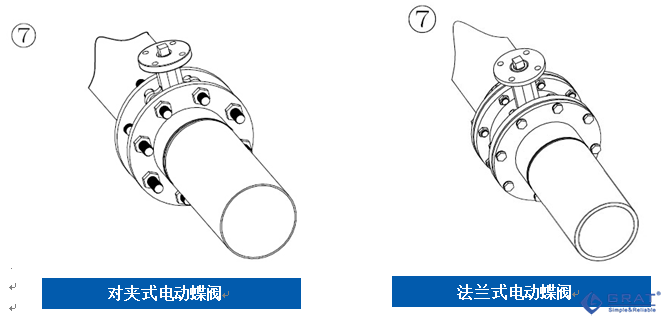

2.2.7 交叉均衡將所有螺母擰緊；
2.2.8 再次確認閥門能自由開閉，注意：確認閥板沒有碰到管道。
電動蝶閥出廠時已將控制機構的啟閉行程調好，為防止電源接通時方向搞錯，用戶在第一次接通電源前，要先手動啟開到一半（50%）位置，再按電動開關，檢查開關，檢查指示盤方向閥門開啟方向即可。
2.3 安裝電纜線

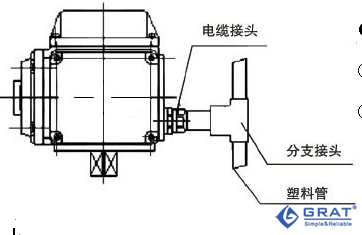

●請按上圖安裝電線管安裝時注意：
①充分采取防水措施
②機器應高于電線管
●請使用外徑Φ9-Φ11的電線管

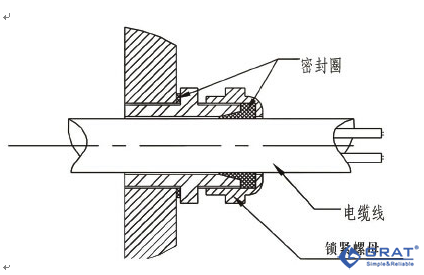

如下圖所示：安裝電纜線時請勿使用與線鎖直徑不相適應的電纜管，必須確保電纜接口密
封嚴實，否則雨水容易從線鎖滲入機器內部損壞零部件。
●信號線請使用屏蔽線，
不要與動力線平行配線。

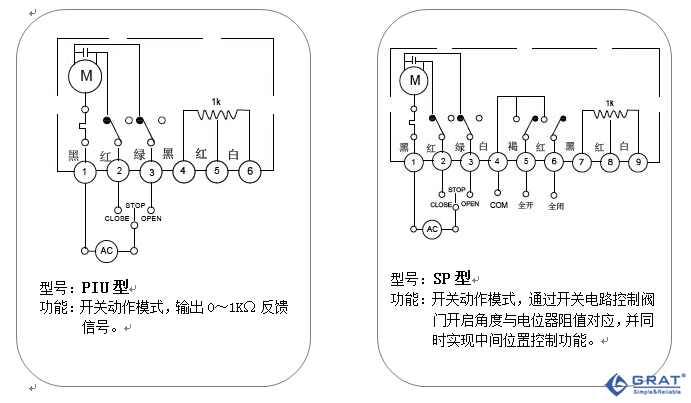

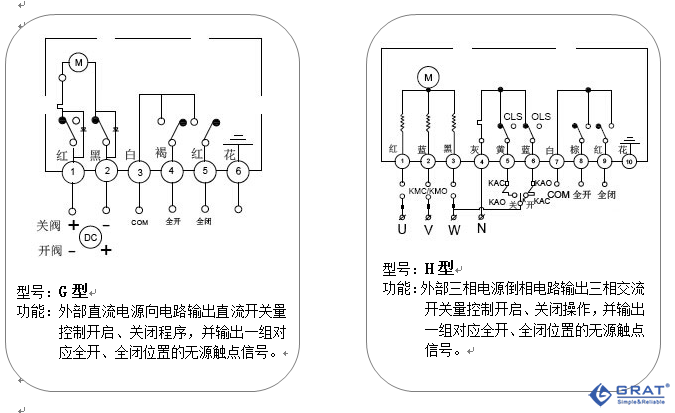

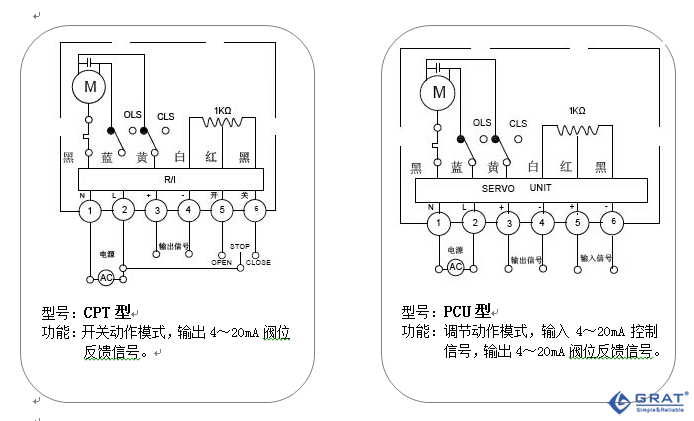

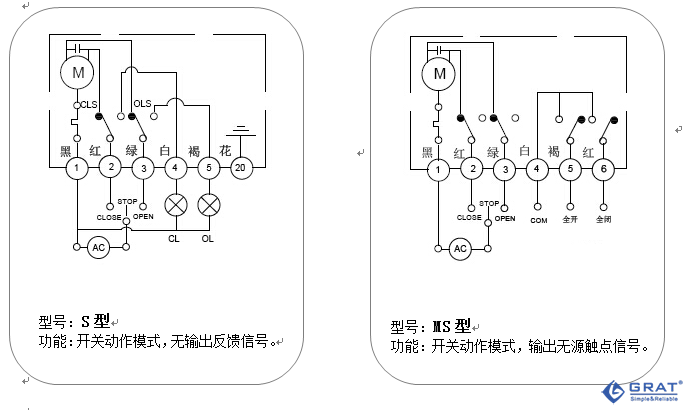

3、請按對應代號電路圖接線
4、電動蝶閥常見故障與解決方法
4.1蝶閥密封面泄露造成的原因
|
常見故障 |
解決方法 |
|
蝶閥的蝶板和密封圈之間有雜物 |
消除雜質，清洗閥門 |
|
蝶閥的蝶板、密封關閉位置吻合不正 |
調整蝸輪或電動執行器等執行機構的限位螺釘，以達閥門關閉位置正確。 |
|
蝶閥兩端裝法蘭螺栓受力不均勻或未壓緊 |
查配裝法蘭平面及螺栓壓緊力，應均勻壓緊 |
|
蝶閥安裝時介質流向未按要求安裝 |
按箭頭方向進行旋壓 |
4.2蝶閥兩端法蘭面出現泄漏的原因
|
常見故障 |
解決方法 |
|
兩側密封墊片損壞 |
更換密封墊片 |
|
管法蘭壓緊力不均或未壓緊 |
壓緊法蘭螺栓（均勻用力）。 |
