電動球閥的安裝與調試步驟

發(fā)布時間：2019-04-30 瀏覽：1131 格萊特控制閥（http://www.tame90276.cn/）

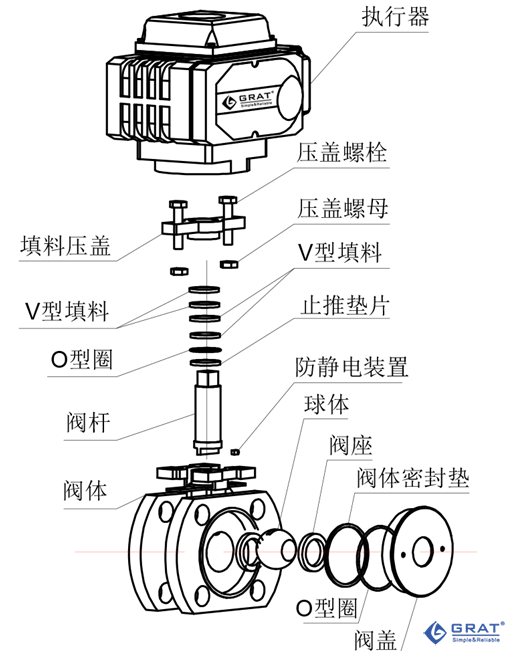

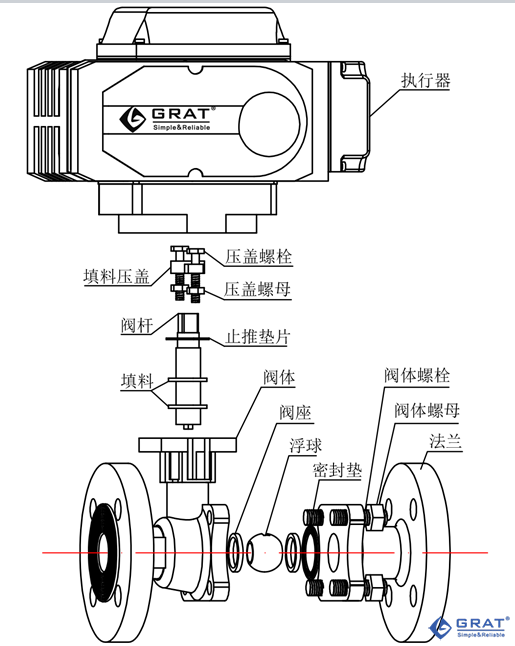

1、電動球閥結構圖

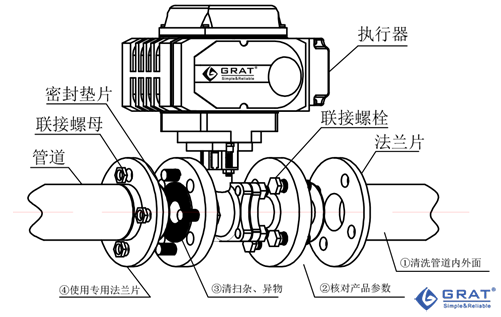

(短法蘭電動球閥結構圖)

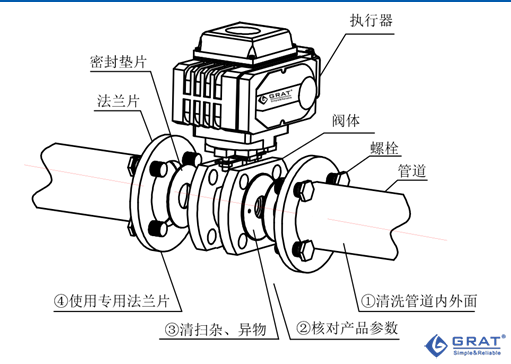

（長法蘭電動球閥結構圖）


2、電動球閥安裝步驟

2.1 安裝前的準備


注：1、閥門前后管線應準備好，前后管道應同軸，兩法蘭密封面應平行。
       2、管道應能承受閥門的重量，否則管道上必須配有適當的支撐。
       3、電動球閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。


2.2 電動球閥安裝步驟

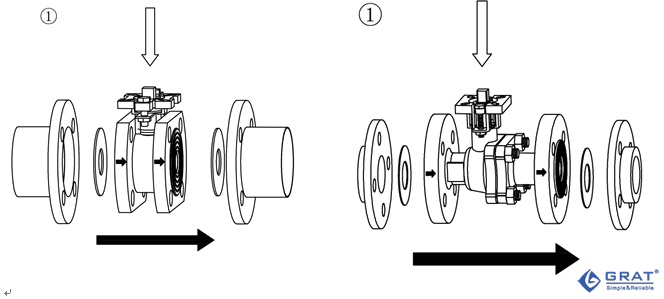

  2.2.1將閥門放置于安裝的兩片法蘭之間，請務必按照介質流向安裝球閥；

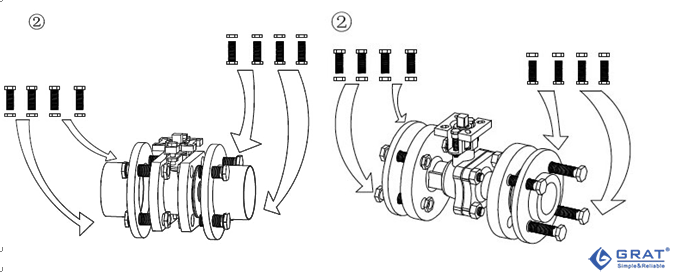

2.2.2 將螺栓輕輕插入法蘭孔，將螺母稍加擰緊以校正法蘭面的平面度；

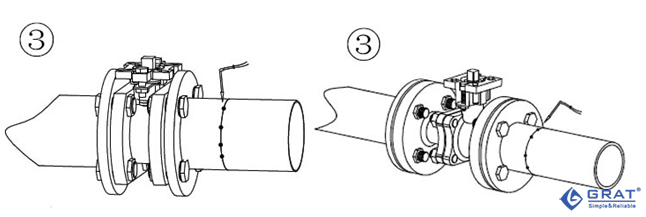

2.2.3 將法蘭利用點焊固定于管道上；

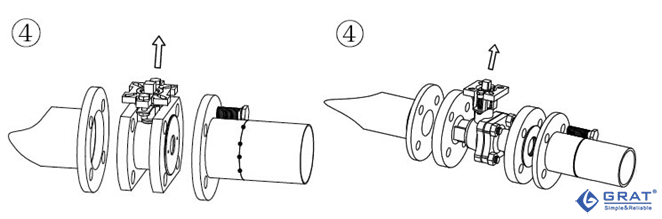

2.2.4 將閥門移出

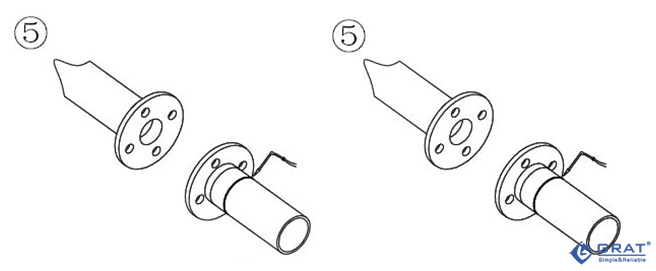

2.2.5 將法蘭完全焊接固定在管道上；

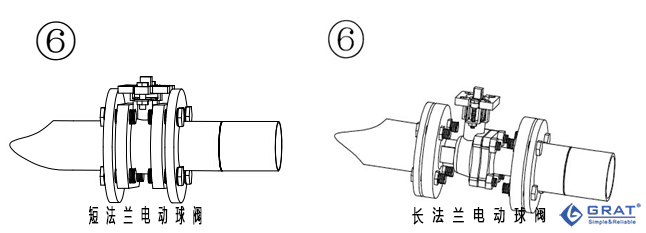

2.2.6 待焊口冷卻后再安裝閥門，保證閥門在法蘭中有足夠活動空間以防止閥門被損壞；校正閥門位置并將螺栓擰緊；交叉均衡將所有螺母擰緊。

2.2.7 確認閥門能自由開閉。



電動球閥出廠時已將控制機構的啟閉行程調好，為防止電源接通時方向搞錯，用戶在第一次接通電源前，要先手動啟開到一半（50%）位置，再按電動開關，檢查開關，檢查指示盤方向閥門開啟方向即可。

2.3 安裝電纜線

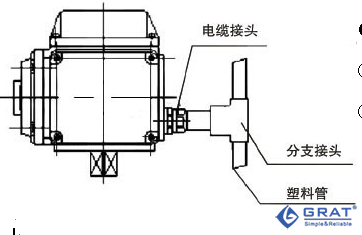

●請按上圖安裝電線管安裝時注意：
①充分采取防水措施
②機器應高于電線管



●請使用外徑Φ9-Φ11的電線管

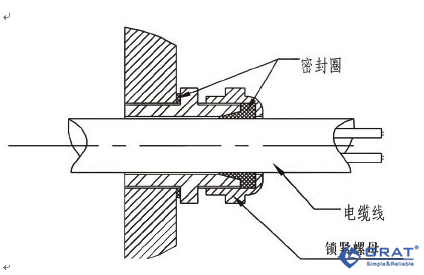

如下圖所示：安裝電纜線時請勿使用與線鎖直徑不相適應的電纜管，必須確保電纜接口密
封嚴實，否則雨水容易從線鎖滲入機器內部損壞零部件。

●信號線請使用屏蔽線，
不要與動力線平行配線。

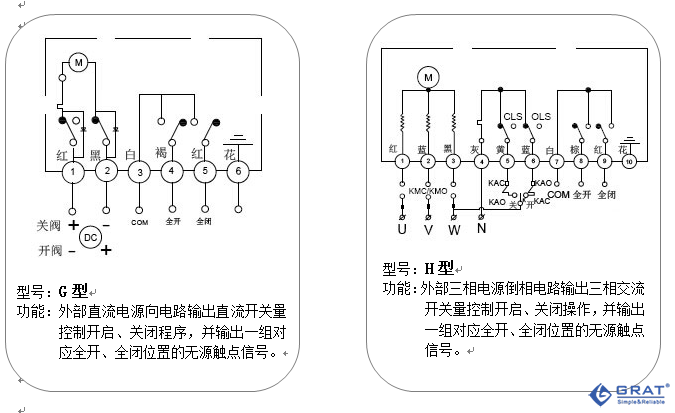

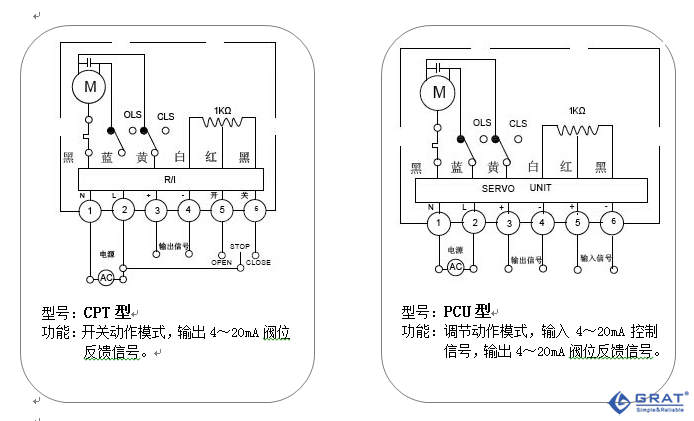

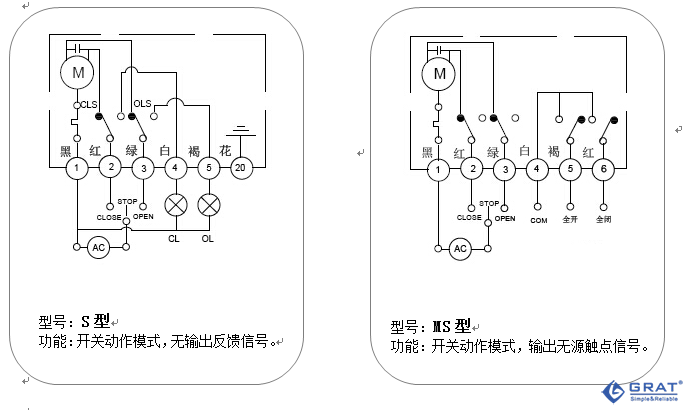

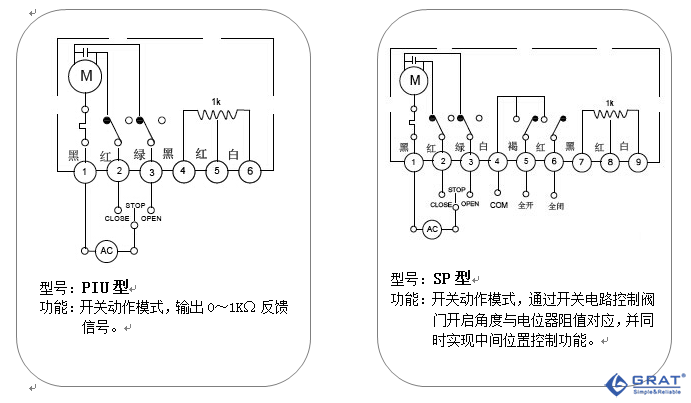

3、請按對應代號電路圖接線




4、電動球閥常見故障與解決方法

常見故障 解決方法
球閥閥內介質不通，閥門堵塞 消除雜質，清洗閥門
法蘭密封面泄漏 更換密封墊片，壓緊閥門螺栓（均勻用力）
填料處泄漏 正確更換填料
閥門關閉閥芯仍泄漏 檢查更換閥座密封
電動執(zhí)行器動作，閥門不動作 檢查更換聯軸器
