    堰式隔膜閥(圖1-1)的導流堰作為閥體的一部分，相當于閥座，隔膜壓在上面以截?cái)嘟橘|(zhì)流動。這種類型的隔膜閥一般尺寸較大。凸起的導流堰減小了隔膜閥從完全開啟至完全關閉的行程，從而減小了隔膜的應力和應變。關閉時，帶有隔膜的閥瓣下移，使其與閥體的堰（脊背）密封，達到切斷流體的要求。

圖1-1 屋脊式隔膜閥
1-閥體；2-隔膜；3-閥瓣；4-閥蓋；5-閥桿螺母；6-閥桿；7-手輪

    行程短，流阻系數較大（相對直通式），對隔膜撓性要求較低，無淤積介質的死角，是隔膜閥中應用最廣泛的一種，分無襯里及襯塑、襯膠、襯搪瓷等，具有一定的節流特性，耐蝕性和抗顆粒介質好，密封可靠。
    堰式（屋脊式）隔膜閥在關閉與全啟位置間的行程設計較短。這樣隔膜的撓性應力較小，因而隔膜的壽命較長。因行程短故可允許使用PTFE這種材料制成的隔膜，對于較長的行程來說，PT-FE的撓性是不夠的。不過在使用PTFE時，隔膜的背后必須襯以橡膠，以保證在緊密關閉時所必需的彈性。
    標準的堰式隔膜閥也可使用在真空中。不過使用在高真空時，隔膜必須特殊增強。
    由于隔膜面積大于流體通道的截面積，流體會對拱起的隔膜產生一個相對大的壓力，這就使隔膜閥的關閉力矩很大，因而就限制了隔膜閥尺寸系列的發展。例如圖1-1中所示，典型的堰式隔膜閥的尺寸最大為DN350 (14in)。如圖1-2中所示的較大尺寸的堰式隔膜閥裝有雙隔膜，最大尺寸為DN500 (20in)。

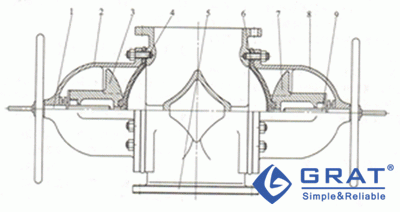

圖1-2 適用于大口徑的雙閥蓋堰式隔膜閥
1，9-閥體；2，8-閥蓋；3，7-閥瓣；4，6-隔膜；5-閥體

    常規類型的堰式隔膜閥同樣可以用在自動排放的水平管路中。可以將閥桿從水平位置抬升15°～20°使水平管路有一些落差，這樣可以實現管路的自動排放。
    圖1-3中所示的閥門為英國桑德斯的屋脊式隔膜閥，閥桿被護罩保護在內部，這種結構能夠保護閥桿外螺紋免受灰塵及外部腐蝕的作用。當閥桿螺紋在黃色的開度指示器內移動時，手輪帶動覆蓋閥桿螺紋的護罩運動。反過來，黃色的開度指示器通過潤滑油腔來潤滑閥桿螺紋以延長其使用壽命。

圖1-3 帶有潤滑功能及升降指示器的屋脊式隔膜閥

    如果隔膜破裂的話，需要在閥桿上裝上0形密封圈緊貼著閥蓋，這樣能夠防止流體溢出。
