氣動閥門位變送器的原理

發布時間：2019-02-13 瀏覽：1250 格萊特控制閥（http://www.tame90276.cn/）

    氣動閥門位變送器與各類調節閥配套使用，作用是將氣動執行機構輸出軸的轉角（0－90度）線性地轉換成4－20mA直流信號，用以指示閥位，并實現系統的位置反饋。因此，閥位變送器應具有足夠的線性度和線性范圍，才有使執行機構輸出軸緊跟調節器的輸出信號運轉。

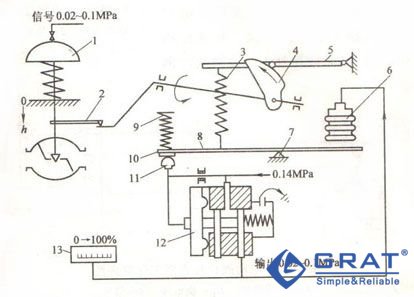

    氣動閥門位變送器的動作原理如圖1-1所示。當執行機構1接受氣動信號時，執行機構動作。擋桿2與執行機構的推桿相連接，并帶動傳送器的轉軸使凸輪4轉動，副杠桿5向下轉動，拉伸彈簧3的拉力減小，此時主杠桿8繞支點7轉動，使檔板10靠近噴嘴11，放大器12的背壓增加，推動滑閥左移，氣源壓力經放大器滑閥進入氣路。一路輸入到閥位顯示儀表13；另一路輸入到反饋波紋管6，對主杠桿8產生推力。當這個力對支點7的作用力矩，氣動閥門與彈簧3的位伸力對支點7的作用力矩相等時，達到平衡狀態，閥位傳送器已將閥門行程轉換為對應的輸出壓力。

氣動閥位傳送器動作原理
圖1-1 氣動閥位傳送器動作原理
1-執行機構 2-擋桿 3-位伸彈簧 4-凸輪 5-副杠桿 6-反饋波紋管
7-支點 8-主杠桿 9-調零彈簧 10-擋板 11-噴嘴 12-放大器 13-閥位顯示儀表
