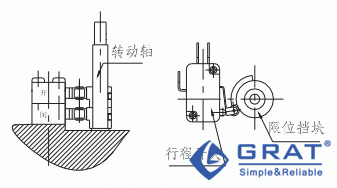

1、電動執行器極限位置開關的調整。(S型電路)
    ●下開關為閉位置開關、上開關為開位置開關；
    ●將閥門手動至全閉位置；
    ●松開行程擋塊固定螺釘，轉動下開關對應擋塊，使行程開關切斷，然后緊定擋塊螺釘；
    ●反方向調整方法同上。

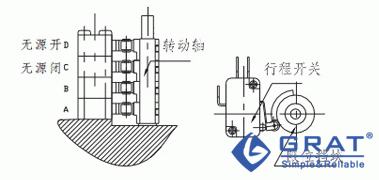

    2、電動執行器帶中間位置開關的調整。(MS型電路)

    A、閉位置行程開關   B、開位置行程開關   C、D、中間位置開關
    ●用手柄驅動閥門至全閉位置
    ●松開行程擋塊固定螺釘，轉動下面擋塊，使A行程開關切斷，然后固定螺釘
    ●反之，調整閉位置開關
    ●再用手柄驅動閥門到所需位置，轉動C、D開關的擋塊，直到行程開關動作為止，然后堅固擋塊。

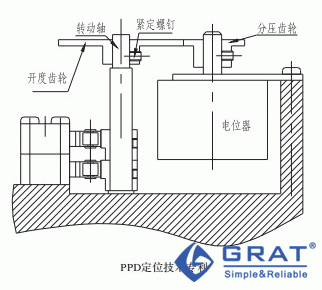

    3、電動執行器電位器的調整(PIU/PCU/CPT/SP型電路)。

    ●電位器的電阻值為：500Ω或1KΩ
    用手柄轉動閥門到全閉位置。
    松開開度齒輪堅固螺釘，用萬用表測量接線端子18-19接線柱之間的電阻值，使18-19之間的電阻值到45Ω以下，擰緊緊固螺釘。
配線請按PIU型電路接線。

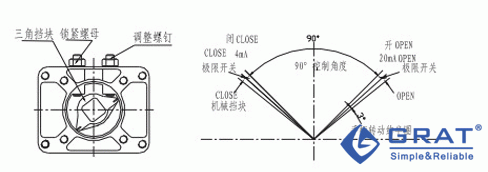

    4、電動執行器機械擋塊的調整。

    開關型(S/MS型電路)
    ①手柄轉動至全開位置如下圖
    ②松開鎖緊螺母，使調整螺釘與擋塊相接觸，然后，往回轉動半圈，鎖緊螺母。
    ③反方面調整方法同上。
    ●調節型(PCU型電路)
    ①機械擋塊調整如下圖從全開信號位置起，手柄轉動半圈全開極限開關動作再轉動半圈，松開鎖緊螺母，擰緊調整螺釘，使之與擋塊相碰，緊固鎖緊螺母。
    ②反方向全閉位置的調整同上。

    5、電動執行器手動操作

    ●進行手動操作，必須先把電源切斷，再摘下驅動蓋的橡膠帽。將附帶的手柄插入六角孔內，順時針方向轉動開度減小、逆時針開度增大。
    ●標度板到全開，全閉位置時極限開關產生動作，再轉動半圈會碰到機械擋塊上，過分轉動會導致其他部位的損壞，因此要避免用力過大。

    6、電動執行器電機操作

    ●電動操作前先用手動操作的方法檢查標度板和閉門的位置(全開，全閉)是否一致。
    ●檢查接線是否正確，同時必須選用外部切換開關，確定開閉動作。
    ●確認以上狀態后，開始電動操作。
