套筒導向、套筒導向平衡式和套簡式閥內件結構特點的小結

發布時間：2018-12-20 瀏覽：721 格萊特控制閥（http://www.tame90276.cn/）
    下述是所用的三種套筒型式（套筒導向和套筒導向平衡式如前面所述，加上用于磨蝕性場合的套簡式閥內件）特點的小結：
    1)套筒導向閥內件以賦予流量特性和未賦予特性（非節流式）的流通口為特色在全行程中的閥芯整體導向；非壓力平衡式。
    2)套筒導向平衡式閥內件的特點：賦予流量特性的流通口；在全行程中的閥芯整體導向；閥芯上下的壓力平衡。
    3)用于磨蝕性場合的套筒式閥內件的特點套筒不導向閥芯，而是讓閥芯和套筒壁之間有一個環狀的流通面積。閥芯是賦予流量特性的。閥芯導向和閥芯圓柱體密封從套筒延伸到上閥蓋。用于磨蝕性場合的套筒式閥內件可以是非平衡式，也可以是平衡式閥芯。
結構
材料
溫度范圍
最小泄漏量
金屬對開環松套連接
1)彈簧墊圈或
2)外層松套連接浮動環帶內彈簧墊圈
耐蝕鎳合金
到1050°F
額定Cv的0.25%
△p=閥體壓力等級
金屬"K"形密封環
17-4PH鍍銀
因康鎳鍍銀
700°F
700°F以上，也可用于深冷
額定Cv的0.01%到
滴漏密封
△p達6000磅/英寸2
(414bar)
聚四氟乙烯滑塊密封由內環賦能

填充的聚四氟乙烯外部密增能環
1)(任何彈性材料)
對于賦能密封受選用
的彈性材料的限制
額定Cv的0.01%
6000磅/英寸2
(414bar)△p

2)17-4PH對開彈簧墊圈
(未示出)
-40°(n)到+450°(b)
a)17-4PH極限
b)聚四氟乙烯極限
聚四氟乙烯帶卡緊彈簧僅
在一個方向密封
聚四氟乙烯彈簧
300系列不銹鋼
320°～400°F
滴漏嚴密級
3000磅/英寸2
(207bar)△p
O形環
聚四氟乙烯備用的附加密封
丁腈橡膠
70硬度計或其他
的彈性材料
+10°F到270°F
氣泡嚴密級3000磅
/英寸2
(207bar)△p
切槽的O形環
僅在一個方向密封
聚四氟乙烯
-100°～450°
但溫差限定在100°F以內，以便保持在開車時嚴密
滴漏嚴密級
10000磅/英寸2
(690bar)△p

    注：流體自下而上流動的緊配合套筒引起流體噴射，在高磨損性場合的使用，閥門的行程很低時將會使閥壁很快地磨穿。在自上而下流動的方向，閥芯將順著套筒流通口的位置被嚴重地沖刷出“V形槽。在低行程時，流量集中地從閥座接合面的很小的截面中通過。必須給流體流動讓出地方，引導流向拐彎，以消除自上而下流動或自下而上流動的直接沖擊。在磨蝕性場合使用的套筒式閥內件結構是由閥芯的柱塞部分和套筒之間的環形截面來完成的，如圖1-1所示。

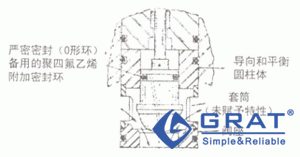

在磨蝕性場合使用的套筒式閥內件(賦予流量特性的標準閥芯)
圖1-1 在磨蝕性場合使用的套筒式閥內件
(賦予流量特性的標準閥芯)
