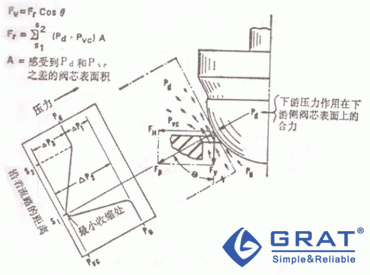

流體通過柱塞式閥芯與閥座的環形截面，產生更高的流速，在流體最小收縮區產生了比閥座孔的上游或下游區更低的壓力。這就在最小收縮斷面上形成了一個垂直于閥芯表面的力，該力往往會把閥芯拖進閥座。力作用在閥芯上的大小如圖所示。它取決于下列的因素：
(a)柱塞式閥芯
(b)V形口閥芯
請注意它是一個比拋物線形的柱塞式閥芯更陡的邊緣
孔流量。而且力作用于閥芯上的最小收縮區是更小了，
這就導致任何一個方向流動都有更大的穩定性。
(c)套筒結構
它有一個銳邊孔流，最小收縮斷面力
作用在閥芯的一小部分上。
(d)恒壓降下，閥芯力與閥行程的關系曲線
請清意，閥門行程增大時，閥芯力是減小的
(a)下游側壓力恢復的距離；
(b)閥座接合面的寬度(低壓區的長度)和沿閥芯柱塞表面至最小收縮斷面的距離；
(c)在這一點上的閥芯表面角度(與水平線的夾角)；
(d)通過最小收縮區的壓力降。
如圖1-1所示水平力是平衡的。垂直力的大小與作用在閥桿上的其他力有關，對于中等口徑的閥門是很小的，供高壓降使用除外。然而對于較大口徑的節流式低壓閥門，垂直力的大小相對地增加了。
