一、執行器與閥門的安裝：

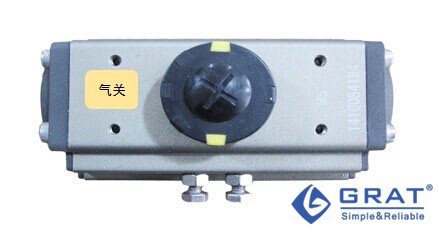

1、在安裝執行器（氣缸）時首先檢查氣缸型號是否正確，檢查氣缸為開狀態還是關狀態，通常情況下安裝時為關狀態。（大口徑閥門也可以開狀態安裝）

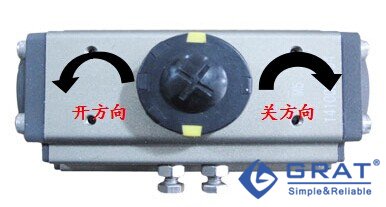

2、檢查氣缸旋轉方向，逆時針旋轉開閥，順時針旋轉關閥。

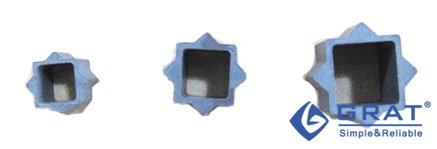

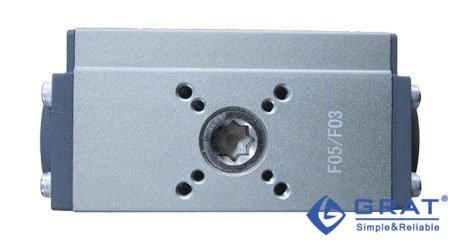

3、在氣缸與閥門連接時檢查氣缸的連接孔中心距與閥門上法蘭連接孔中心距是否一致。檢查氣缸軸方與閥門的軸方是否一致，如果軸方不一致可加裝方套。

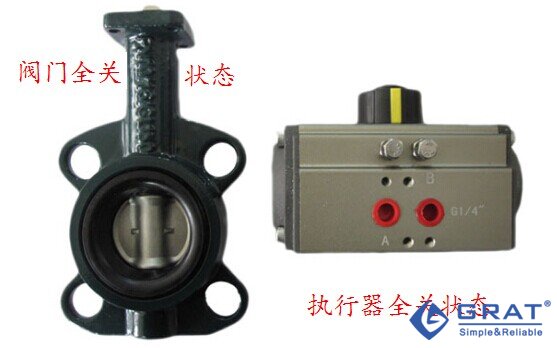

4、安裝時氣缸要與閥門狀態保持一致。（注意不能一個為開狀態一個為關狀態，否則閥門旋轉方向會相反）。
5、 安裝狀態：（客戶無特殊要求外）蝶閥與執行器成90度安裝。球閥與執行器安裝為平行狀態。

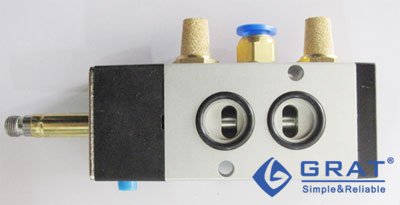

二、安裝電磁閥：（根據客戶需求）

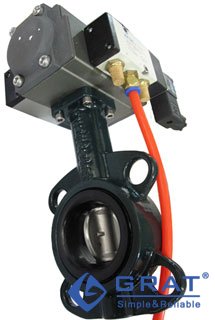

1、在安裝好氣動執行器后如需要安裝電磁閥，注意電磁閥上O型圈是否完好。

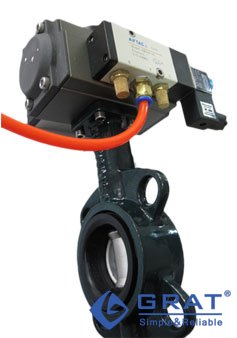

2、安裝好以后通氣看閥門是否為全閉狀態，否則把電磁閥拆下旋轉180度重新安裝。（無特殊要求安裝后為全關狀態）。
三、安裝回音器
1、首先要把氣缸上端指示蓋上螺絲拆下，回信器連接軸插入氣缸中軸的凹槽內，然后固定好連接螺栓。

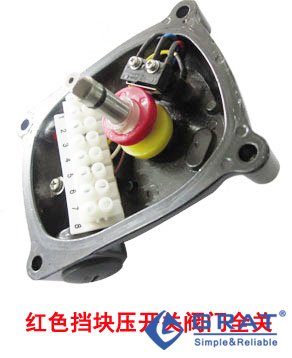

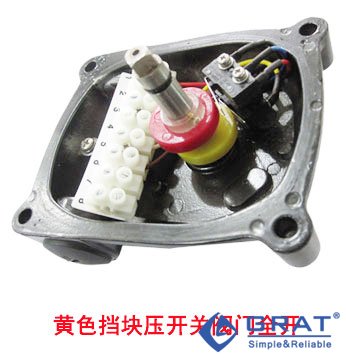

2、打開回信器上蓋，檢查行程擋塊是否與閥門開關相對應。閥門全開時黃色擋塊壓下開關，閥門全關時紅色擋塊壓下開關。以及裝上蓋時，上蓋上的指示也要與閥門開關一至。
四、調試

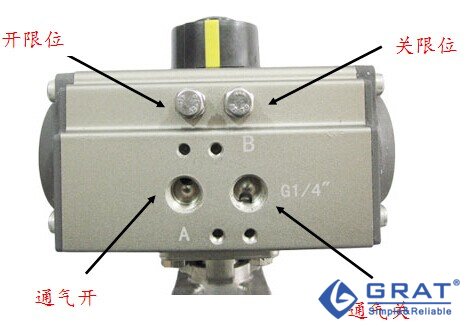

1、在沒有電磁閥的情況下，首先從一端通氣，看閥門開或關的位置是否到位。如果沒有到位把相對應的限位螺絲向外放松一點，多少根據閥門位置相差多少來決定。一個是開限位，一個是關限位。通常情況下執行器左邊通氣為開閥，右邊通氣為關閥。限位開關通常情況下，左邊為開限位，右邊為關限位。（逆時針旋轉行程放大，順時針行程變?。?。（注：調整后應鎖緊）

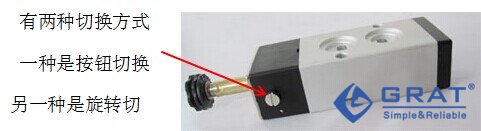

2、在裝上電磁閥以后，首先通氣看閥門是否為全關狀態，否則檢查電磁閥及閥門安裝狀態。使用電磁閥上手動開關調試，看閥門的全開和全關位置是否到位，行程如需調整，方法與上面一樣。
