在工業生產中，電動球閥的穩定運行至關重要。近期，我們處理了一起某工業園區 DN300 燃氣管道配套電動球閥接線后無法啟動關閉的故障，現將此案例剖析供同行參考。

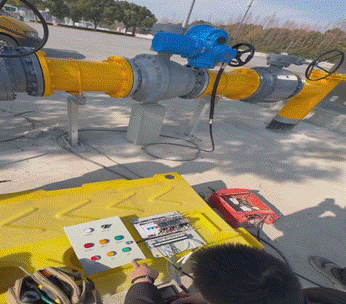

應用場景：工業園區燃氣管道配套的電動球閥
用途：燃氣主管道開閉
介質：天然氣
口徑：DN300
材質：WCB
連接方式：法蘭式
控制信號：普通型開關量
工作電源：AC220V
設計壽命：6年
運行日期：2024年12月
工作地點：上海
按圖完成電纜連接后，通過控制箱操作，電動球閥無法正常啟動和關閉。此故障影響燃氣管道調度，若不解決，將嚴重影響園區企業生產。
格萊特團隊迅速與技術人員溝通并初步檢查，排除接線問題后，對電氣參數進行測量。發現電動球閥執行器兩端電壓僅 AC80V，遠低于正常啟動所需的 AC220V。由功率公式 P=UI（執行器功率 1.2KW）可知，功率恒定，電壓降低則電流增大，實測電流達 18A，過大電流觸發控制箱過流保護，導致球閥無法正常工作。
經分析，電壓大幅下降主因是球閥與控制箱距離達 600 - 700 米，長距離傳輸造成 AC220V 電壓嚴重壓降。（影響電壓壓降的因素有：導體材料，電阻率低則壓降小，如銅芯電纜；線路長度，越長壓降越大；導體截面，橫截面積越大，電阻和壓降越??；環境溫度，溫度高會使導體電阻和壓降增大。）
針對故障，我們探討了2種方案：
1：更改電壓，將執行器工作電壓由 AC220V 改為 AC380V，雖 AC380V 電壓穩定、電流小，但現場無 AC380V 電源，且更換執行器成本高、涉及兼容性問題，故排除。
2：遷移控制箱，經與現場人員溝通，將控制箱移至球閥附近并重新布線，測試后球閥恢復正常，解決了故障。
在工業設備安裝與調試中，務必全面評估電氣系統，充分考慮電壓壓降、設備布局等因素，合理選擇設備參數。同時，在售后工作中，面對復雜故障要保持嚴謹態度，憑借專業知識深入分析，快速定位故障根源并制定有效解決方案，以此保障工業生產的穩定運行。
