沖刷腐蝕是閥門管道內部流道金屬表面與流體之間由于高速相對運動而引起的金屬損壞現象，是管道受沖刷和腐蝕交互作用的結果，是一種危害性較大的局部腐蝕，在石油、化工、能源電力等領域的閥門和管道的拐部廣泛存在，尤其是在固體顆粒流態，液固混合流態，液、氣、固三種流態，高壓、高溫液流體輸送管道用的閥門沖刷腐蝕非常嚴重，因此沖刷腐蝕問題引起了人們的高度重視。
在管道使用的閥門受到?jīng)_刷腐蝕和氣蝕的影響，會使管壁局部變薄，流道內部腐蝕變薄，壓力過大就會導致泄露或爆裂。通常腐蝕區可以用超聲波檢測到，但管道邊緣或管道過熱使用超聲波無法檢測。所以沖刷腐蝕和氣蝕一直是工業生產中尤為頭痛的問題。
一、沖刷閥門原因分析
1.1 流體介質閃蒸現象，對閥門造成沖刷；
1.2 流體介質含硬質雜質，易對閥內件造成嚴重沖刷與磨損；
1.3 現場閥門開度在 30%-40%之間，過流面積太小。促使流體介質流速加快，造成對閥內件的高壓沖刷；
1.4 閥門開度在 30%時的介質流動軌跡線如下圖，從圖一可見,流體介質直接沖擊在閥體出口內壁和管道連接法蘭邊緣，對閥體和管道連接法蘭造成了沖刷；
1.5 常規進口閥門同樣不適用沖刷工況（見圖二）

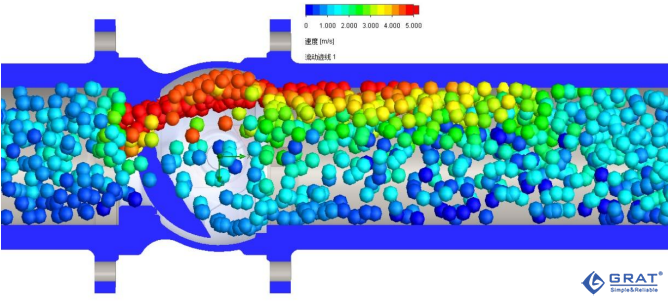

圖一：原閥門介質流動軌跡圖

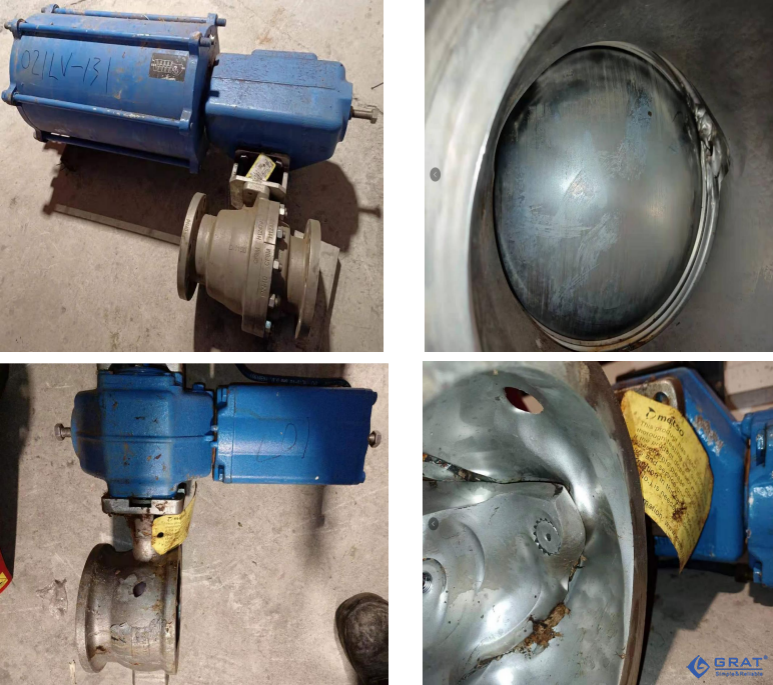

圖二：進口品牌閥門受損情況

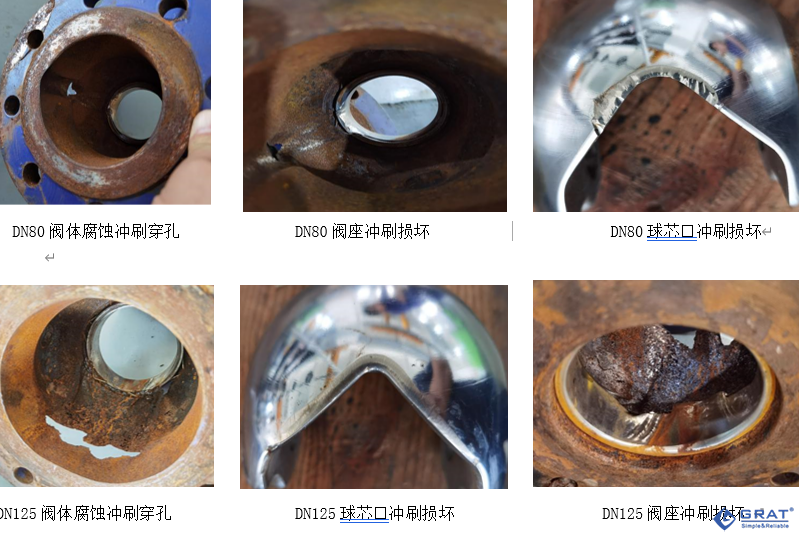

圖三 冶金化工行業國產品牌閥門受損情況

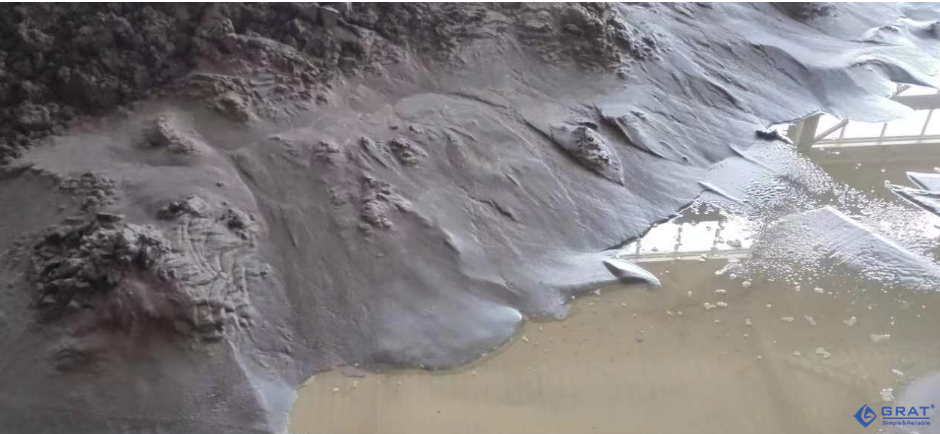

介質：礦漿（含5%海水）
二、解決方案
2.1 為了解決現場閥體的沖刷問題，我司采用密封座帶開口擋板設計，特殊耐磨金屬材質+航空耐磨處理。（見圖三）
2.2 此結構的閥座會有些微比例縮徑，這樣能提高閥門開度，漿砂等硬質介質將從閥門中腔穿流而過，大大減少對閥體壁的沖刷和磨損。
2.3 密封座自帶的檔板結構還起到第一道防擋作用，即使檔板磨損了，也不影響閥門的密封效果。
2.4 閥芯和閥座密封面及內壁均經過耐磨處理（鍍硬鉻、噴涂 WC 或堆焊航空硬質合金等），以應對更為苛刻的使用工況，從而延長閥內件的使用周期，整體提高閥門的使用壽命。
|

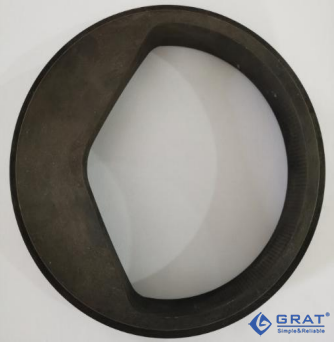

圖三 密封座帶V字型開口擋板 |

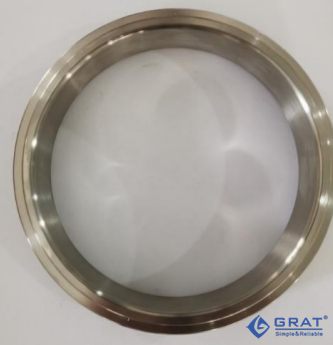

圖四 常規閥門密封座 |
 |
 |
三、訂貨需知
3.1 此方案適用于沖刷工況，閥座自帶特殊檔板結構，有效避免了流體介質對閥體的沖刷問題。
3.2 為了更好的提高使用效果，希望能提供現場具體技術參數，（如：介質、介質 PH值、閥門開度、流量、壓差、關閉壓力、介質溫度等。）以便選擇更加合適的密封材料與特殊工件的處理方法。
3.3 閥門材質有 304、304L、316、2205、SMO 等供參考選。

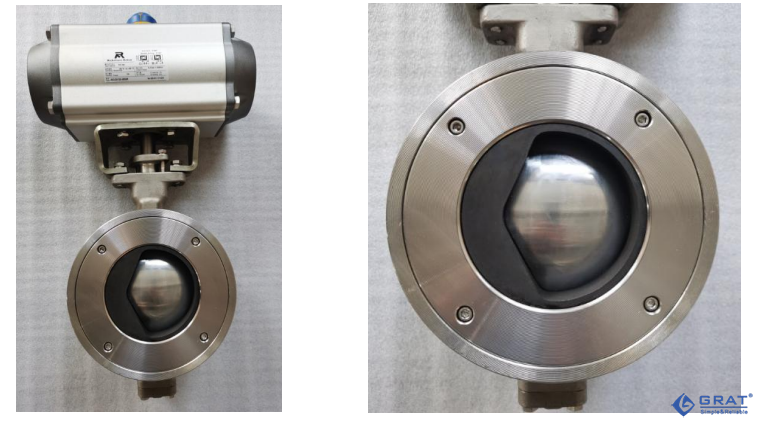

圖五：格萊特控制閥防沖刷對夾式球閥（可提供法蘭式連接）
