場景背景：
目前，力矩測量工具主要為力矩扳手或扭矩測試儀，但這類工具主要針對靜態測量與定矩測量，在動態力矩的測試過程中，兩者使用不便，裝載步驟繁瑣，且對力矩的測量精確程度造成影響。為此，我司針對生產過程中的力矩測試，研發了動態力矩測量裝置。
格萊特方案：
用更少的安裝步驟，化繁為簡的力矩負載裝置，解決同一裝置下，更多的扭矩動態力矩測量問題。

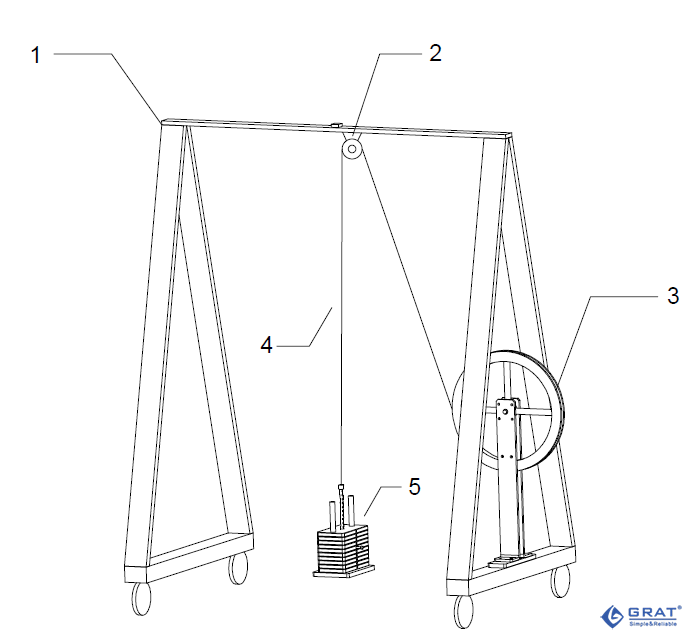

1-支架 2-定滑輪 3-轉盤 4-鋼絲繩 5-砝碼機構 6-選擇桿 7-導向桿8-砝碼 9-插桿10-底座
圖1 圖2
如圖1，執行器輸出軸帶動轉盤（3）旋轉，鋼絲繩（4）受力通過定滑輪（2）拉著重物（砝碼機構5）上升。

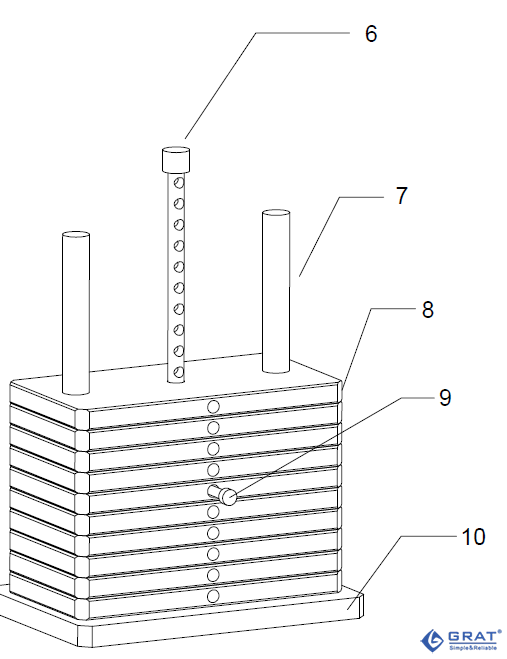

砝碼機構的示意圖如圖2，通過插桿（9）可增減砝碼（8）在選擇桿（6）上的數量，從而確定重物重量。

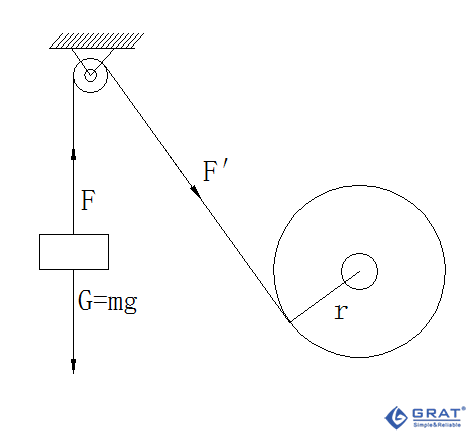

建立受力分析模型。如圖3
圖3
鋼絲繩拉動靜止的砝碼
F=mg
定滑輪只改變力的方向，不改變力的大小
F=F′
執行器輸出軸帶動轉盤旋轉，執行器輸出力矩為M
M= F′r=F r= mgr
設備帶動轉盤裝置進行轉動，從而帶動鋼絲繩拉起砝碼機構中的砝碼，根據計算，進行力矩測定。通過所施加的砝碼重量，可以快速計算出執行器力矩大小。
使用價值：
通過簡單的物理模型進行分析計算，并將實物裝置運用到生產實踐中，該測負載試驗臺已進行多項實驗測試，確保了其實用性和精確性。本裝置將為執行器開發和扭矩測試提供更簡便的實驗方法，其測量成果也將為技術人員的改進和創新方案提供有力的數據支撐。
